1-fase pakket 6.5Kva - 10kwh

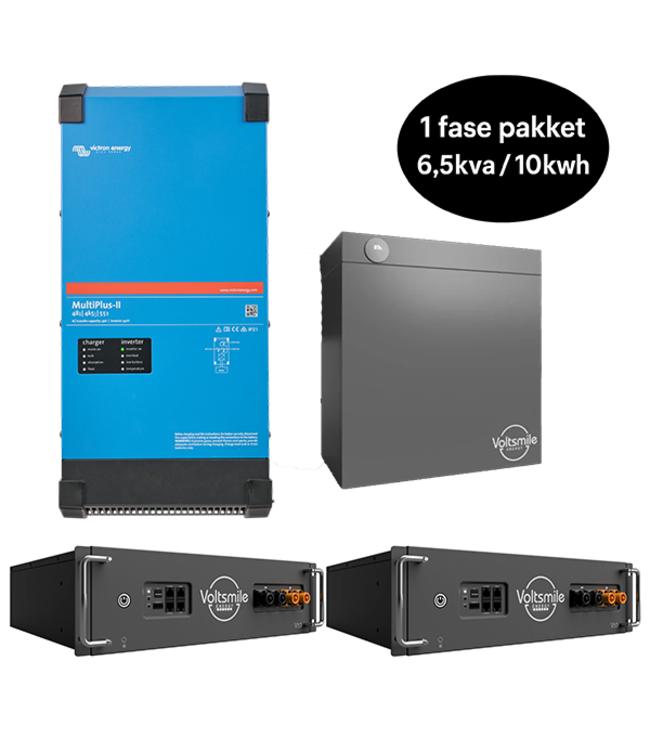

Dit hoogwaardige energieopslagsysteem is ontworpen voor wie op zoek is naar een compacte, schaalbare en betrouwbare oplossing voor zelfconsumptie, netoptimalisatie en back-up. De set is opgebouwd rond de Victron Multiplus-II 48/6.5Kva en twee Voltsmile V10 Classic accu’s. Het bevat alle noodzakelijke componenten om van batterij tot omvormer een compleet werkend ESS-systeem te vormen. Dankzij de slimme regeling en ingebouwde beveiligingen is dit systeem geschikt voor zowel éénfase als driefase netaansluitingen en volledig voorbereid op gebruik in combinatie met bestaande PV-installaties.

Victron MultiPlus-II 48/6500/100-50 – krachtige trafotechniek en slim

De Victron MultiPlus-II 48/6500/100-50 vormt het hart van dit 1-fase energieopslagsysteem. Deze krachtige omvormer/lader op basis van robuuste trafotechniek levert 6 kwh aan continu vermogen bij 25 graden zonder net aansluiting. Met een piekcapaciteit tot 11 kW gedurende één minuut is hij uitstekend in staat om zware inductieve belastingen zoals pompen of gereedschap aan te sturen.

Naast het leveren van vermogen biedt de MultiPlus-II een geïntegreerde 100 A acculader en een automatische omschakelcapaciteit van 50 A, waarmee moeiteloos tussen net- en accuvoeding geschakeld wordt. Dankzij de ingebouwde UPS-functionaliteit schakelt het systeem bij netuitval ononderbroken (<20 ms) over op batterijvoeding, zodat aangesloten apparatuur operationeel blijft zonder onderbreking.

Een belangrijk voordeel van de MultiPlus-II is de ondersteuning van peak shaving. Zo kun je bijvoorbeeld een bestaande 1-fase 40A aansluiting in huis terugbrengen naar slechts 10A, en het tekort tijdelijk aanvullen met het vermogen van de omvormer. Door ca. 6000 W bij te leveren vanuit de accu, beschik je alsnog over een totaalvermogen van ca. 8 kW, zonder dat een zwaardere netaansluiting nodig is.

De MultiPlus-II ondersteunt ook AC-koppeling, waardoor een bestaande PV-omvormer kan worden geïntegreerd in het systeem. Overtollige zonne-energie wordt hierbij direct gebruikt of ingezet om de batterij op te laden. In eilandbedrijf zorgt het systeem automatisch voor frequentie shifting, zodat PV-omvormers zichzelf uitschakelen zodra de batterij vol raakt en er te weinig verbruik is. Deze veiligheidsmaatregel is volledig conform netcode en configureerbaar via de ESS Assistant.

Let op dit is trafotechniek en niet zoals de Multi RS!

Cerbo GX – de hersenen van het systeem

Voor het aansturen, bewaken en optimaliseren van het systeem is de Cerbo GX onmisbaar. Dit communicatiecentrum zorgt ervoor dat alle componenten in het systeem – van de Multi tot de accu’s, energiemeter en eventueel PV-omvormers – perfect met elkaar samenwerken. Via de Cerbo GX wordt het ESS-systeem intelligent aangestuurd: het bepaalt of er geladen of ontladen moet worden, of energie naar het net wordt geleverd, en houdt realtime gegevens bij over het hele systeem. De Cerbo GX maakt monitoring mogelijk via een lokaal scherm (GX Touch), via de Victron Remote Portal (VRM) of via directe toegang via LAN of WiFi.

De set bevat ook een 0,9 meter lange UTP-kabel om de Cerbo GX direct met de Multi RS te verbinden.

Victron energiemeter – nauwkeurige netmeting

Voor een ESS-systeem is een energiemeter essentieel. Deze Victron-meting gebeurt via stroomtransformatoren (CT-klemmen) en is geschikt voor zowel één- als driefasige hoofdaansluitingen. Bij een 3-fase net zorgt deze meter ervoor dat de Multi (een éénfase omvormer), kan sturen op basis van het totale energieverbruik van het gebouw. Dit maakt het mogelijk om – afhankelijk van de ESS-configuratie – het totale vermogen op alle fasen samen tot 0 W te balanceren.

Zie het volgende voorbeeld: ESS is verbonden met L1 en door de fasen L2 en L3 te compenseren, regelt het het totale vermogen op het distributiepaneel tot 0 W.

Als de optie “Individuele fase” is geselecteerd, gebruikt het (1 fase) ESS de accu om alleen L1 tot 0 W te balanceren. L2 en L3 zijn zichtbaar op het GX-apparaat, maar worden op geen enkele manier door het ESS gebruikt.

Bij een éénfase netaansluiting werkt de energiemeter uiteraard gewoon als meetpunt op de L1-fase.

Gebruik in een driefasenet – slimme integratie met éénfase Multi RS

Hoewel het systeem is opgebouwd rond een éénfase omvormer, kan het prima functioneren op een driefase netaansluiting. Er zijn twee manieren om de Multi  te integreren:

Optie 1: Alleen AC-in wordt aangesloten. De omvormer zit dan parallel op het net. Er is slechts één kabel nodig, maar bij stroomuitval valt het hele systeem uit.

Optie 2: AC-out 1 wordt ook aangesloten. Deze uitgang is onderbrekingsvrij (UPS), waardoor alle apparatuur achter deze uitgang blijft functioneren bij netuitval. Zo kan bijvoorbeeld de volledige L1-fase via deze uitgang worden gevoed. Hiervoor zijn wel aanpassingen aan de groepenkast nodig en moet er een aparte kabel voor AC-out worden gelegd.

Compatibiliteit met AC PV-omvormers

Het systeem ondersteunt ook bestaande netgekoppelde PV-omvormers. Als de PV-omvormer op AC-out 1 wordt aangesloten, blijft deze functioneren tijdens netuitval – mits deze op de juiste manier geconfigureerd is. De Multi detecteert automatisch of er teruglevering is via AC PV en verhoogt zo nodig de frequentie om overbelasting te voorkomen zodra de accu’s vol zijn, je geeft in VEconfig software aan of er een AC gekoppelde pv omvormer op AC OUT1 is aangesloten. Dit vraagt een juiste instelling van de PV-omvormer om op frequentieverhoging te reageren. Er geldt hierbij een 1:1-regel: de omvormer mag niet meer vermogen hebben dan de Multi zelf (max. 6.5 kVA).

Voltsmile V10 Classic accu’s – krachtig, veilig en schaalbaar

De twee meegeleverde Voltsmile V10 Classic batterijen leveren samen een capaciteit van 10,24 kWh. Deze hoogwaardige LiFePO4-accu’s bieden een hoge energiedichtheid, een levensduur van meer dan 6000 cycli bij 80% DOD en een bruikbare capaciteit van 95%. Elke batterij is volledig compatibel met Victron via CAN-bus en wordt geleverd met een geïntegreerde BMS voor actieve bescherming.

De V10-modules worden geleverd met een muurbevestiging (V-Cabinet) voor twee batterijen. Dit Plug & Play montagesysteem bespaart vloerruimte, houdt de installatie overzichtelijk en zorgt ervoor dat accu’s veilig en netjes kunnen worden opgehangen. Op de voorzijde van elke batterij zit een SOC-indicator waarmee de resterende lading eenvoudig af te lezen is.

Veiligheid en verdeling via de Lynx Distributor

Voor het 48VDC-gedeelte wordt gebruik gemaakt van een Victron Lynx Distributor. Deze busbar maakt het mogelijk om de accu’s overzichtelijk en veilig aan te sluiten en te beveiligen met meegeleverde mega-zekeringen: twee van 100 A (één per accu) en één van 150 A (richting de Multi RS). Alle verbindingen verlopen via voorgemonteerde kabelsets:

2x kabelsets van 2 meter (25 mm²) van de accu’s naar de Lynx;

1x kabelset van 1 meter (50 mm²) van de Lynx naar de Multi 6.5Kva.

Elke kabel is voorzien van M8-kabelogen en ontworpen voor een veilige, spanningsarme verbinding. Ook de CAN-buskabel voor communicatie tussen de accu’s en de Cerbo GX wordt meegeleverd.

Wat is inbegrepen in dit pakket?

Victron MultiPlus-II 48/6k5/100-50

Victron Cerbo GX communicatie-unit

0,9 m UTP-kabel tussen Multi en Cerbo GX

Victron energiemeter met CT-klemmen

Lynx Distributor 48V DC-verdeelsysteem

1x 150 A en 2x 100 A mega-zekeringen

2x Voltsmile kabelsets (25 mm², 2 meter) Per accu naar Lynx

1x kabelset (50 mm², 1 meter) Lynx naar Multi

2x Voltsmile V10 Classic accu’s (10,24 kWh totaal)

1x muurbevestiging voor twee accu’s (V-Cabinet)

CAN-buskabel voor BMS-communicatie naar Cerbo GX

Niet inbegrepen (apart aan te schaffen)

AC-bekabeling en automaten

Kabelgoten en wandmateriaal

GX Touch display (optioneel)

Eventuele montagekast of paneel voor AC-zijdige installatie

Dit volledig voorbereide éénfase ESS-pakket vormt een robuuste, uitbreidbare en slimme energieopslagoplossing die geschikt is voor uiteenlopende toepassingen. Dankzij de combinatie van Victron- en Voltsmile-componenten levert dit systeem niet alleen kracht en efficiëntie, maar ook flexibiliteit en betrouwbaarheid. Of het nu gaat om optimalisatie van eigenverbruik, energiezekerheid of integratie met bestaande zonnepanelen – dit pakket is klaar voor de toekomst.
