Batterijopslag en DC-verdeling

Het systeem is uitgerust met twee Pytes V12 lithium-ijzerfosfaat (LiFePO₄) batterijmodules van ieder 11,78 kWh, goed voor een totale energieopslagcapaciteit van 23,56 kWh. Dankzij de modulaire opbouw biedt het systeem een hoge energiedichtheid, uitstekende betrouwbaarheid en een lange levensduur. De Pytes V12 beschikt over een robuuste IP66-behuizing, geïntegreerde verwarmingsfunctie en een geïntegreerd aerosol brandblussysteem, waardoor de batterij geschikt is voor zowel binnen- als buitentoepassingen en ook onder koude omstandigheden betrouwbaar blijft functioneren.

Iedere batterij wordt met een eigen 2 meter DC-kabelset (1/0 AWG, ca. 50 mm²) aangesloten op de centrale DC-verdeling, waardoor de stroom gelijkmatig over beide batterijen wordt verdeeld en een overzichtelijke installatie ontstaat met minimale spanningsverliezen. De twee Pytes V12 batterijen leveren gezamenlijk een continu vermogen van 10,24 kW en kunnen gezamenlijk een piekstroom tot 400 A gedurende 180 seconden leveren. Via de DVCC-functionaliteit van het Victron GX-systeem worden de laad- en ontlaadwaarden van de Victron MultiPlus-II 48/5000 automatisch afgestemd op de maximale waarden die het batterijmanagementsysteem (BMS) op dat moment vrijgeeft.

Voor de centrale DC-verdeling wordt gebruikgemaakt van de Victron Lynx Distributor. Deze fungeert als centraal 48 V DC-verdeelpunt waarin zowel de twee batterijen als de Victron MultiPlus-II 48/5000 samenkomen. Iedere batterij wordt afzonderlijk afgezekerd aangesloten op de Lynx Distributor, waardoor een veilige, overzichtelijke en professioneel opgebouwde DC-installatie ontstaat die bovendien eenvoudig is uit te breiden met extra batterijcapaciteit in de toekomst.

De Pytes V12 beschikt over een geïntegreerd Battery Management System (BMS) dat de batterij continu bewaakt en beschermt tegen overladen, diepontladen, overstroom, kortsluiting en te hoge of te lage temperaturen. Via CAN-buscommunicatie communiceert het BMS rechtstreeks met de Victron Cerbo GX, waardoor laad- en ontlaadstromen automatisch worden geregeld via Victron DVCC. Dit zorgt voor een optimale samenwerking tussen de batterijen, de Victron MultiPlus-II 48/5000 en het complete energieopslagsysteem.

De toegepaste LiFePO₄-technologie is ontworpen voor intensief dagelijks gebruik en biedt meer dan 6.000 laad- en ontlaadcycli. De Pytes V12 wordt geleverd met 10 jaar fabrieksgarantie en vormt daarmee een duurzame en betrouwbare keuze voor zowel residentiële als zakelijke energieopslagsystemen.

De batterijen ondersteunen communicatie via CAN, RS485 en WiFi en hiermee zijn de Pytes V12 batterijen uitermate geschikt voor professionele energieopslagtoepassingen waarbij veiligheid, betrouwbaarheid en prestaties centraal staan.

Inhoud van het systeem en leveringsomvang

Het 1-fase Victron–Pytes ESS-pakket wordt geleverd als een compleet, modulair opgebouwd systeem dat direct gereed is voor installatie. Dit pakket bevat alle hoofdcomponenten, DC-bekabeling, zekeringen en communicatieonderdelen voor een volledig functioneel energieopslagsysteem.

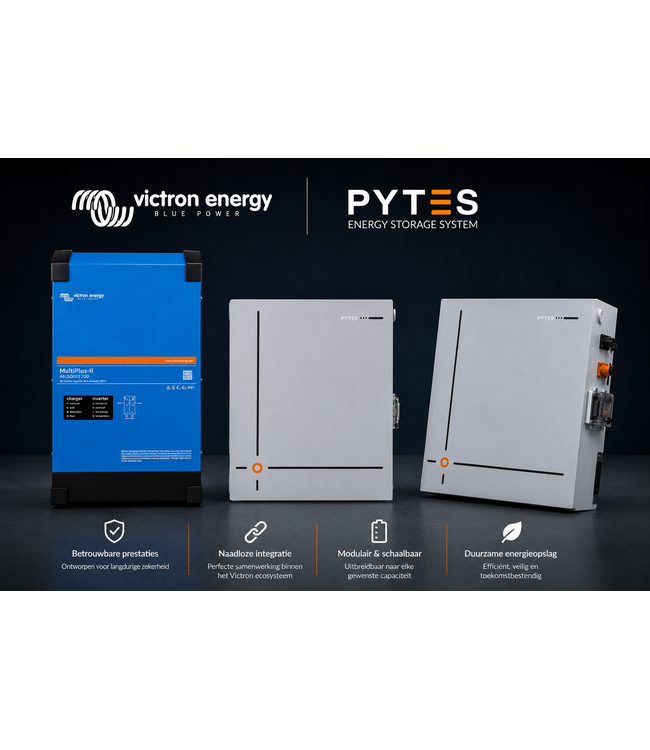

Het systeem is opgebouwd uit 1× Victron MultiPlus-II 48/5000 omvormer/lader en 2× Pytes V12 batterijen met een totale energieopslagcapaciteit van 23,56 kWh.

Inbegrepen in het pakket

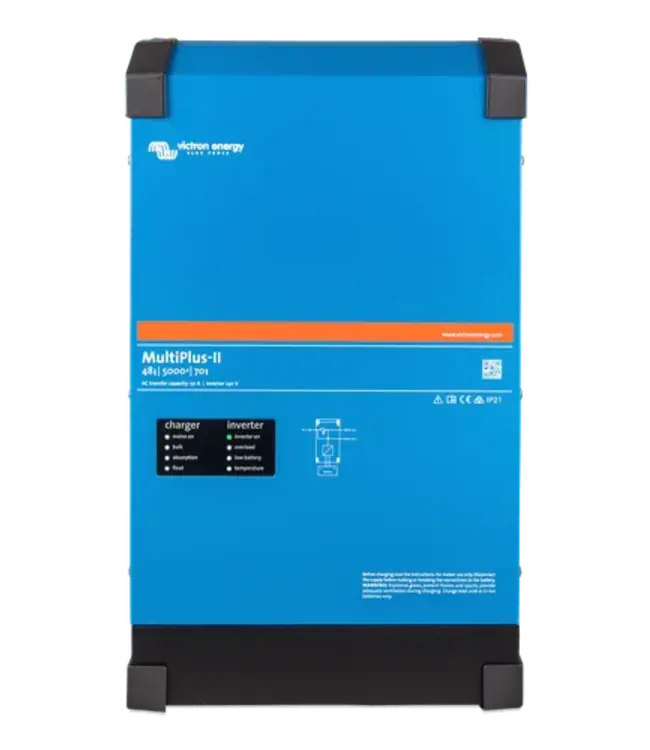

• 1× Victron MultiPlus-II 48/5000/70-50

• 2× Pytes V12 51,2 V 11,78 kWh lithium-ijzerfosfaat batterij

• 2× Pytes V12 DC-kabelset 50 mm², 2 meter

• 1× Victron Lynx Distributor – modulair DC-verdeelblok met zekeringhouders
    – 2 gezekerde uitgangen voor de Pytes V12 batterijen
    – 1 gezekerde uitgang voor de MultiPlus-II 48/5000

• 1× 1,5 meter rode accukabel 50 mm² met aangeperste M8-kabelogen voor de verbinding van de Victron MultiPlus-II 48/5000 naar de Lynx Distributor

• 1× 1,5 meter zwarte accukabel 50 mm² met aangeperste M8-kabelogen voor de verbinding van de Victron MultiPlus-II 48/5000 naar de Lynx Distributor

• 1× Mega-zekering 70 V 125 A voor de MultiPlus-II 48/5000 (voor montage in de Lynx Distributor)

• 2× Mega-zekering 70 V 100 A per Pytes V12 (voor montage in de Lynx Distributor)

• 1× Victron Cerbo GX Energy Management Controller

• 1× GX Touch 50 lokaal bedieningsdisplay inclusief muurbevestiging

• 1× VE.Bus RJ45 UTP-kabel voor communicatie tussen de MultiPlus-II en de Cerbo GX

• 1× Victron VM-1P of ET112 energiemeter voor import-/exportmeting op de hoofdaansluiting

• 1× CAN-buskabel voor BMS-communicatie tussen de Pytes V12 batterijen en de Cerbo GX

Niet inbegrepen in het pakket

Het systeem wordt geleverd zonder AC-installatiemateriaal, zoals:

• Aardlekautomaten, installatieautomaten en omschakelvoorzieningen

• Kabelgoten, eindkappen en overig verdeelmateriaal

• AC-aansluitkabels voor de MultiPlus-II (deze zijn projectafhankelijk en worden doorgaans op locatie op maat aangelegd)

Het 1-fase Victron–Pytes ESS-pakket bevat alle componenten voor een volledig werkend, professioneel energieopslagsysteem. Compleet, veilig afgezekerd en plug-and-play voorbereid voor een snelle en betrouwbare integratie in iedere moderne energie-installatie.
