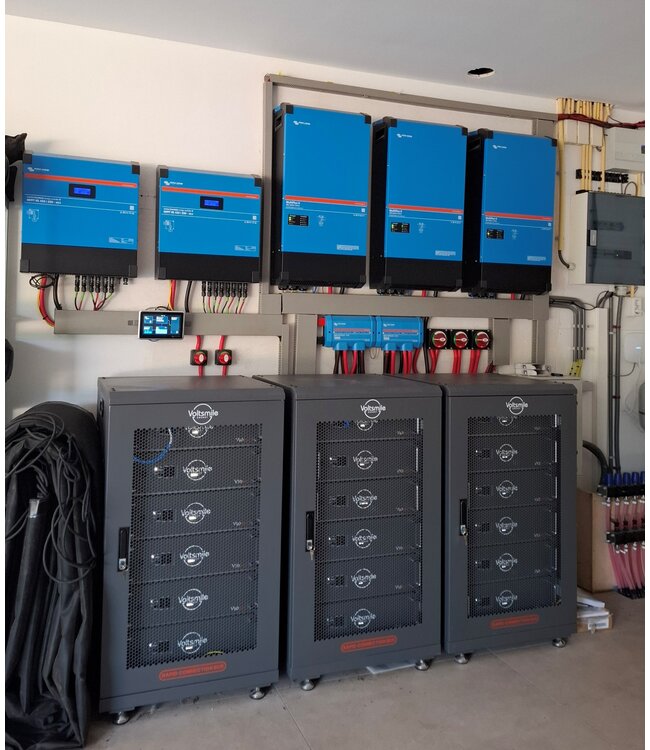

36 kW vermogen – 92 kWh opslagcapaciteit

Het 3-fase Victron–Voltsmile ESS-pakket is een krachtig, modulair en professioneel energieopslagsysteem voor bedrijfsgebouwen, technische installaties en off-grid toepassingen.
Het systeem combineert drie Victron MultiPlus-II 48/15.000 omvormers met 18x Voltsmile V10 RPC-batterijmodules, verdeeld over drie 22U batterijcabinetten (6 per cabinet).
Samen vormen zij een compleet geïntegreerde oplossing voor energiebeheer, noodstroomvoorziening en peak-shaving.

3x Victron MultiPlus-II 48/15000 – kern van het systeem

De Victron MultiPlus-II 48/15000/200-100 is een hybride omvormer/lader die kracht, efficiëntie en flexibiliteit combineert. Het systeem verdeelt vermogen stabiel over alle fasen en is geschikt voor hoge vermogens en grotere netaansluitingen.
Elke unit levert 12 000 W continu uitgangsvermogen bij 25 °C, dit vermogen is omgerekend dus 50A wat je kan leveren per fase zonder netaansluiting!

In 3-fase configuratie bedraagt het totale continue uitgangsvermogen 36 000 W (45 kVA totaal), waarmee het systeem probleemloos zware bedrijfslasten aandrijft.

Belangrijkste specificaties:
• Continu uitgangsvermogen: 3× 12 000 W (totaal 36 kW @ 25 °C)
• Acculader: 200 A / 48 VDC (≈ 9 600 W laadvermogen per fase)
• Doorschakelvermogen: 100 A AC per fase
• Volledig 3-fase bedrijf – geschikt voor ESS, UPS en off-grid toepassingen
• Noodstroomfunctie: automatische omschakeling binnen 20 ms
• Slim energiebeheer tussen batterij, PV en net

Peak-shaving en virtuele netvergroting

Dankzij de geïntegreerde peak-shaving-functionaliteit kan het systeem circa 50 A extra per fase leveren vanuit de drie MultiPlus-II omvormers. Hierdoor verandert bijvoorbeeld een standaard 3×25 A netaansluiting in de praktijk in een virtuele 3×75 A aansluiting op de uitgang.

In plaats van piekbelastingen volledig via het elektriciteitsnet te trekken, worden deze opgevangen vanuit de batterij. Denk aan het opstarten van zware verbruikers of het gelijktijdig inschakelen van machines. Zodra de belasting afneemt, wordt de accu automatisch bijgeladen.

Voordelen:
• Bijvoorbeeld virtuele vergroting van een 3×25 A aansluiting naar ca. 3×75 A uitgangsvermogen
• Geen dure of langdurige netverzwaring nodig
• Lagere vaste netkosten en efficiënter gebruik van lokaal opgewekte zonne-energie
• Ideaal voor bedrijven met wisselend of piekgericht energieverbruik
• Flexibel uitbreidbaar bij groeiende energiebehoefte

Noodstroomvoorziening en aansluitwijze

De MultiPlus-II beschikt over een AC-ingang voor netaansluiting en één actieve AC-uitgang (AC-out 1) voor kritische belastingen.
Bij stroomuitval of netontkoppeling schakelt het systeem binnen 20 milliseconden over naar noodstroommodus, waarbij de omvormer direct de voeding van de kritische belastingen overneemt vanuit de accu’s.

De MultiPlus-II is uitgerust met ingebouwde veiligheidsrelais en voldoet aan internationale netcodes, waardoor het systeem wereldwijd inzetbaar is en ook geschikt voor off-grid toepassingen.

Aansluitwijze:
Er worden twee vijfaderige kabels aangelegd tussen het Victron-systeem en de meterkast:

• Kabel 1 – algemene aansluiting en niet-kritische belastingen
Deze kabel loopt via de Victron-energiemeter, die de totale hoofdaansluiting meet. De niet-kritische belastingen worden vóór het MultiPlus-systeem aangesloten, tussen de energiemeter en de AC-ingang van de Multi’s. Deze groepen worden dus direct via het net gevoed, maar hun verbruik wordt wél meegenomen in het energiemanagement van het systeem.

• Kabel 2 – kritische belastingen
Deze kabel is aangesloten op AC-out 1 van de MultiPlus-II. Alle kritische groepen die bij netuitval actief moeten blijven, worden hierop aangesloten. Bij een stroomstoring neemt de MultiPlus-II automatisch de voeding over vanuit het batterijsysteem, waardoor essentiële apparatuur blijft functioneren.

In de meterkast wordt de verdeling gemaakt tussen kritische en niet-kritische groepen. Zo blijft de bedrijfscontinuïteit behouden, terwijl het systeem overzichtelijk, veilig en volgens Victron-installatierichtlijnen is opgebouwd.

In de meterkast wordt de verdeling tussen kritische en niet-kritische groepen aangebracht. Zo blijft de bedrijfscontinuïteit behouden en blijft de installatie overzichtelijk en veilig.

Stroomuitval met bestaande AC-PV-omvormer actief

Wanneer externe PV-omvormers zijn aangesloten op de AC-uitgang van het Victron-systeem, blijft de zonne-energieproductie ook bij stroomuitval functioneel. De MultiPlus-II zorgt er in dat geval voor dat de PV-omvormers actief blijven en de overtollige zonne-energie gebruiken om de accu’s te laden.

Zodra de accu’s hun maximale laadniveau naderen, verhoogt de MultiPlus-II automatisch de uitgangsfrequentie. Deze zogeheten frequentieshift-regeling zorgt ervoor dat de PV-omvormer zijn vermogen terugregelt en voorkomt dat de accu’s worden overladen.

Deze functie moet worden geactiveerd in de instellingen van de MultiPlus-II (via de Victron-software) en vereist dat wordt aangegeven dat er een PV-omvormer op de uitgang is aangesloten. Het systeem biedt hiermee een veilige en gecontroleerde manier om ook tijdens netuitval zonne-energie te blijven gebruiken.

Belangrijke aandachtspunten:
• De PV-omvormer moet frequentieshifting ondersteunen; dit geldt voor vrijwel alle moderne merken.
• Deze functie zorgt ervoor dat de PV-omvormer niet uitschakelt bij netuitval, maar meedraait in het noodstroomsysteem.
• Bij aansluiting van bestaande AC-PV-omvormers op de uitgang van een 3-fase systeem met 3× MultiPlus-II 48/15000 dient rekening te worden gehouden met een vermogensfactor 1,0.
• Bij een 3× MultiPlus-II 48/15000-systeem geldt een maximaal PV-omvormervermogen van 45 kW (factor 1.0).

Dankzij deze functionaliteit kan bestaande PV-apparatuur naadloos worden geïntegreerd in het Victron-noodstroomsysteem, zonder verlies van zonne-energieproductie of risico op overlading van de accu’s.

AC-gekoppelde PV-omvormers

Sinds de Victron firmware-update v3.63 (juni 2025) is de ondersteuning voor SunSpec Modbus TCP (models 123 & 704) sterk uitgebreid.
Naast Fronius worden nu ook Enphase, SolarEdge, Kostal en SMA officieel ondersteund.
Hiermee kan Victron niet alleen data uitlezen, maar ook het PV-vermogen dynamisch aansturen binnen ESS-configuraties — ideaal voor zero feed-in of dynamische terugleverbeperking.

Andere merken zoals bijvoorbeeld Growatt of Huawei kunnen nog steeds op AC-out 1 worden aangesloten, mits ze frequentieshifting ondersteunen. Ze worden dan niet via Modbus uitgelezen, maar blijven functioneel bij stroomuitval.

Wanneer een omvormer niet Modbus-gestuurd is, kan de opbrengst worden gemeten via een Victron energiemeter zoals die van Victron zelf of bijvoorbeeld de EM24, zodat de PV-productie alsnog in de GX-monitoring zichtbaar is.

DC-gekoppelde PV (MPPT-regelaars)

Bij nieuwe PV-installaties of aanpassing van bestaande strings is DC-koppeling via Victron MPPT-regelaars vaak de meest efficiënte keuze.
De opgewekte zonne-energie wordt direct gebruikt voor het laden van de batterijen, zonder dubbele omzetting.

Een MPPT behaalt een rendement tot 99%, terwijl een AC-omvormer altijd omzettingsverliezen kent.
Voor installaties met verbruik in de ochtend of avond (zoals ESS- of opslagtoepassingen) is een MPPT daardoor duidelijk efficiënter.

Voordelen van Victron MPPT’s:
• Tot 99% omzettingsrendement
• Direct laden van accu’s zonder AC-verlies
• Volledige integratie met GX-monitoring en ESS-regeling
• Flexibel in stringconfiguratie en batterijcapaciteit
• Ideaal voor off-grid en hybride toepassingen

Monitoring en integratie (Cerbo GX & GX Touch 50)

De Cerbo GX fungeert als het centrale brein van het systeem. In combinatie met de GX Touch 50 biedt het een overzichtelijke, lokale interface voor monitoring en configuratie.
Alle kernwaarden zijn inzichtelijk: accuspanning, laadstroom, netstatus, PV-opbrengst, faseverbruik en energiebalans.

Via DVCC communiceert de Cerbo GX direct met de batterijen, om laad- en ontlaadparameters dynamisch af te stemmen.
Daarnaast kan het systeem worden uitgebreid met Dynamic ESS, waarmee het inspelen op variabele energietarieven mogelijk wordt:

• Reageren op de day-ahead markt
• Laden bij lage en ontladen bij hoge stroomprijzen
• Extra rendement door dynamische energiesturing

Zo ontstaat een slim energiebeheersysteem dat niet alleen efficiënt werkt, maar ook financieel voordeel biedt.

Batterijopslag en DC-verdeling

Het systeem bevat 18× Voltsmile V10 RPC-modules, verdeeld over 3× 22U batterijcabinetten met elk zes modules.
Voor de DC-verdeling worden twee Victron Lynx Distributors toegepast, die als centrale 48 V DC-busbar en zekeringhouder dienen.

Elke MultiPlus-II is afzonderlijk afgezekerd in de Lynx Distributor; de benodigde zekeringen zijn inbegrepen in het pakket.
De batterijmodules worden via RPC-kabelsets aangesloten, waarbij elke lijn individueel is beveiligd.
Dankzij de geïntegreerde achterbusbar worden de accu’s direct in het rack geschoven — zonder losse DC-bekabeling.

De Voltsmile RPCV10-modules beschikken over een ingebouwd BMS met kortsluit- en temperatuurbescherming en communiceren via DVCC met het Victron-systeem.
Dit garandeert veilige werking, optimale laadregeling en maximale levensduur.

De LiFePO₄-cellen bieden meer dan 6.000 cycli (80% DOD) en 10 jaar garantie.
Het Rapid Connection Plug & Play-systeem maakt de batterijopstelling uitbreidbaar tot 63 modules.

Inhoud van het systeem en leveringsomvang

Het 3-fase Victron–Voltsmile 45 kVA / 92 kWh systeem wordt geleverd als een compleet, modulair opgebouwd pakket dat direct gereed is voor installatie. Dit set bevat alle hoofdcomponenten, DC-bekabeling, zekeringen en communicatieonderdelen voor een volledig functioneel ESS-systeem.

Het pakket is opgebouwd uit 3× Victron MultiPlus-II 48/15.000 en 18× Voltsmile V10 RPC-batterijmodules, verdeeld over 3× 22U RPC-cabinets. Samen vormen deze componenten een volledig geïntegreerde energieoplossing met 45 kVA vermogen en 92.16 kWh opslagcapaciteit.

Inbegrepen in het pakket

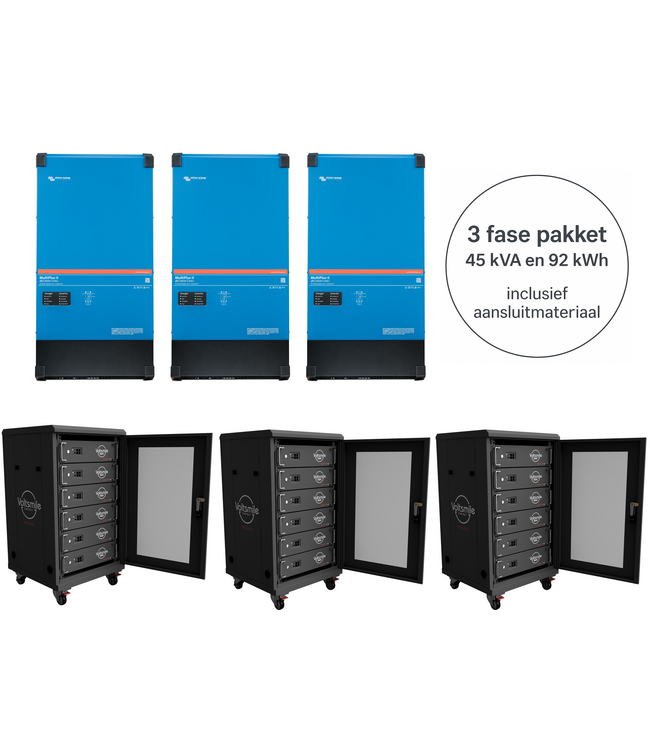

• 3× Victron MultiPlus-II 48/15.000/200-100 (totaal 45 kVA/ 36 kw)
• 18× Voltsmile V10 RPC 51,2 V / 5,12 kWh (totaal 92,16 kWh)
• 3× Voltsmile RPC 22U Battery Cabinet (plaats voor 6 modules per rack)
• 3× Voltsmile RPC-kabelset (2,5 m) voor koppeling RPC cabinets met de Lynx DC-bus
• 2× Victron Lynx Distributor – modulair DC-verdeelblok met zekeringhouders
  – 3 ingangen voor RPC-kabelsets per cabinet
  – 3 ingangen per MultiPlus-unit
• 6× 120 mm² accukabel zwart, dubbel geïsoleerd (DC-verbinding per MultiPlus → Lynx)
• 6× 120 mm² accukabel rood, dubbel geïsoleerd (DC-verbinding per MultiPlus → Lynx)
• 12× Kabelogen Intercable 120 mm² M8 (voor bevestiging op MultiPlus en Lynx)
• 3× Mega-zekering 70 V 350 A per MultiPlus-II (voor montage in Lynx)
• 3× Mega-zekering 70 V 350 A per RPC-cabinet (voor montage in Lynx)
• 1× Victron Cerbo GX Energy Management Controller
• 1× GX Touch 50 lokaal bedieningsdisplay met muurbevestiging
• 3× 1 m UTP-kabel voor VE.Bus-communicatie tussen de MultiPlus-units en Cerbo GX. Communicatiekabels voor onderlinge VE.bus communicatie van Multi units. Vanaf L3 naar L2, vanaf L2 naar L1 en vanaf L1 naar Cerbo GX.
• 1× Victron VM-3P75CT 3-fase energiemeter (voor import/export-meting op de hoofdaansluiting)
• 1× CAN-buskabel voor BMS-communicatie tussen Voltsmile en Cerbo GX

Niet inbegrepen in het pakket

Het systeem wordt geleverd zonder AC-installatiemateriaal, zoals:
• Aardlekautomaten, installatieautomaten en netomschakelaar
• Kabelgoten, eindkappen en verdeelmateriaal
• AC-aansluitkabels voor de MultiPlus-units (deze zijn projectafhankelijk en worden doorgaans op locatie op maat aangelegd)

Daarnaast zijn gereedschappen voor het aanpersen van kabelogen niet inbegrepen. Wij van Venema Technisch Bedrijf levert echter diverse professionele krimptangen die geschikt zijn voor de 120 mm² Intercable-kabelogen uit dit pakket.

Het 3-fase Victron–Voltsmile ESS-systeem met MultiPlus-II 48/15000 en Voltsmile RPC-modules biedt een volledige, plug & play energieoplossing.
Klaar voor installatie, veilig afgezekerd en volledig geïntegreerd voor monitoring, noodstroom en slim energiebeheer.
