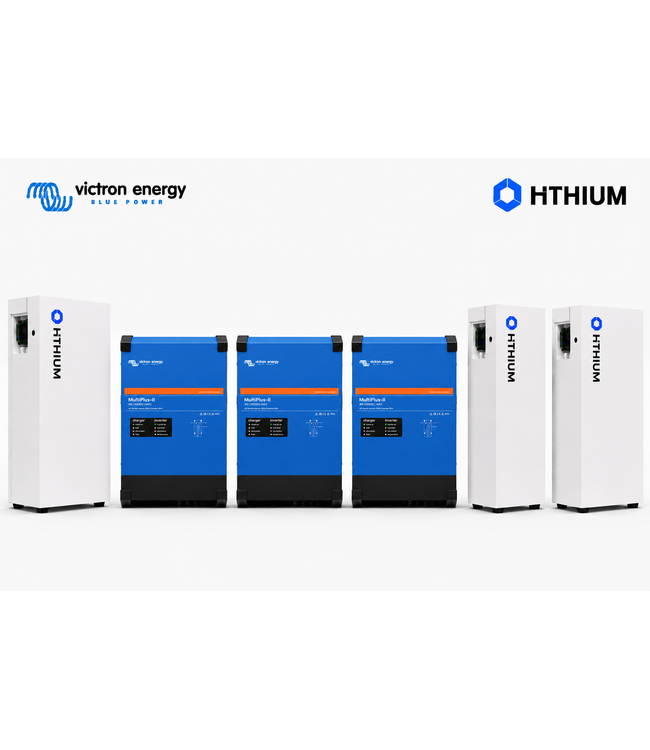

Het 3-fase Victron–HiTHIUM ESS-pakket is een complete en krachtige energieopslagoplossing voor vrijstaande woningen, agrarische bedrijven en zakelijke toepassingen. Het systeem is ideaal voor gebruikers die op zoek zijn naar een betrouwbaar noodstroomsysteem, het verlagen van piekvermogens (peak shaving), maximale benutting van zonne-energie of slim energiebeheer met een dynamisch energiecontract.

De installatie combineert drie Victron MultiPlus-II 48/10000 omvormer/laders met drie HiTHIUM ARKVOLT L16 lithium-ijzerfosfaat (LFP) batterijen van ieder 16 kWh, goed voor een totale opslagcapaciteit van 48 kWh. Iedere batterij ondersteunt een maximale laad- en ontlaadstroom van 200 A en wordt geleverd met 10 jaar fabrieksgarantie. Hierdoor ontstaat een robuuste en toekomstbestendige energieopslagoplossing met een continu uitgangsvermogen van 24 kW en een totaal schijnbaar vermogen van 30 kVA, geschikt voor zowel dagelijks energiebeheer als betrouwbare noodstroomvoorziening.

3x Victron MultiPlus-II 48/10000 – kern van het systeem

De Victron MultiPlus-II 48/10000 is een krachtige hybride omvormer/lader, ontwikkeld met 3 units voor een 3-fase energievoorzieningen. Het systeem verdeelt vermogen stabiel over alle fasen en is geschikt voor hoge vermogens en grotere netaansluitingen.

Elke MultiPlus-II levert 8000 W continu uitgangsvermogen bij 25 °C en heeft een maximaal schijnbaar feed-in-vermogen van 18 kW per fase. In 3-fase configuratie bedraagt het totale continue uitgangsvermogen 24 kW, waardoor ook zware verbruikers moeiteloos worden aangestuurd.

Belangrijkste specificaties:
• Continu uitgangsvermogen: 3× 8000 W (totaal 24 kW @ 25 °C)
• Maximaal schijnbaar feed-in-vermogen oftewel piekvermogen: 24 kW per unit
• Acculader: 140 A / 48 VDC per unit (≈ 6,72 kW laadvermogen per fase)
• Doorschakelvermogen: 100 A AC per fase
• Volledige 3-fase werking – geschikt voor ESS, UPS en off-grid toepassingen
• Noodstroomfunctie: automatische omschakeling binnen 20 ms
• Intelligente energieregeling tussen accu, PV en net

Peak-shaving en virtuele netvergroting

Dankzij de geïntegreerde peak-shaving-functionaliteit kan het systeem circa 34 A extra per fase leveren vanuit de drie MultiPlus-II omvormers. Hierdoor verandert bijvoorbeeld een standaard 3×25 A netaansluiting in de praktijk in een virtuele 3×60 A aansluiting op de uitgang van het systeem doordat de Multiplus-II omvormers bijleveren bij pieken.

In plaats van piekbelastingen volledig via het elektriciteitsnet te trekken, worden deze opgevangen vanuit de batterij. Denk aan het opstarten van zware verbruikers of het gelijktijdig inschakelen van machines. Zodra de belasting afneemt, wordt de accu automatisch bijgeladen.

Voordelen:
• Virtuele vergroting van een 3×25 A aansluiting naar ca. 3×59 A uitgangsvermogen
• Geen dure of langdurige netverzwaring nodig
• Lagere vaste netkosten en efficiënter gebruik van lokaal opgewekte zonne-energie
• Ideaal voor bedrijven met wisselend of piekgericht energieverbruik
• Flexibel uitbreidbaar bij groeiende energiebehoefte

Noodstroomvoorziening en aansluitwijze

De MultiPlus-II beschikt over een AC-ingang voor netaansluiting en één actieve AC-uitgang (AC-out 1) voor kritische belastingen.
Bij stroomuitval of netontkoppeling schakelt het systeem binnen 20 milliseconden over naar noodstroommodus, waarbij de omvormer direct de voeding van de kritische belastingen overneemt vanuit de accu’s.

De MultiPlus-II is uitgerust met ingebouwde veiligheidsrelais en voldoet aan internationale netcodes, waardoor het systeem wereldwijd inzetbaar is en ook geschikt voor off-grid toepassingen.

Aansluitwijze:
Er worden twee vijfaderige kabels aangelegd tussen het Victron-systeem en de meterkast:

• Kabel 1 – algemene aansluiting en niet-kritische belastingen
Deze kabel loopt via de Victron-energiemeter, die de totale hoofdaansluiting meet. De niet-kritische belastingen worden vóór het MultiPlus-systeem aangesloten, tussen de energiemeter en de AC-ingang van de Multi’s. Deze groepen worden dus direct via het net gevoed, maar hun verbruik wordt wél meegenomen in het energiemanagement van het systeem.

• Kabel 2 – kritische belastingen
Deze kabel is aangesloten op AC-out 1 van de MultiPlus-II. Alle kritische groepen die bij netuitval actief moeten blijven, worden hierop aangesloten. Bij een stroomstoring neemt de MultiPlus-II automatisch de voeding over vanuit het batterijsysteem, waardoor essentiële apparatuur blijft functioneren.

In de meterkast wordt de verdeling gemaakt tussen kritische en niet-kritische groepen. Zo blijft de bedrijfscontinuïteit behouden, terwijl het systeem overzichtelijk, veilig en volgens Victron-installatierichtlijnen is opgebouwd.

In de meterkast wordt de verdeling tussen kritische en niet-kritische groepen aangebracht. Zo blijft de bedrijfscontinuïteit behouden en blijft de installatie overzichtelijk en veilig.

Stroomuitval met bestaande AC-PV-omvormer actief

Wanneer externe PV-omvormers zijn aangesloten op de AC-uitgang van het Victron-systeem, blijft de zonne-energieproductie ook bij stroomuitval functioneel. De MultiPlus-II zorgt er in dat geval voor dat de PV-omvormers actief blijven en de overtollige zonne-energie gebruiken om de accu’s te laden.

Zodra de accu’s hun maximale laadniveau naderen, verhoogt de MultiPlus-II automatisch de uitgangsfrequentie. Deze zogeheten frequentieshift-regeling zorgt ervoor dat de PV-omvormer zijn vermogen terugregelt en voorkomt dat de accu’s worden overladen.

Deze functie moet worden geactiveerd in de instellingen van de MultiPlus-II (via de Victron-software) en vereist dat wordt aangegeven dat er een PV-omvormer op de uitgang is aangesloten. Het systeem biedt hiermee een veilige en gecontroleerde manier om ook tijdens netuitval zonne-energie te blijven gebruiken.

Belangrijke aandachtspunten:
• De PV-omvormer moet frequentieshifting ondersteunen; dit geldt voor vrijwel alle moderne merken.
• Deze functie zorgt ervoor dat de PV-omvormer niet uitschakelt bij netuitval, maar meedraait in het noodstroomsysteem.
• Bij aansluiting van bestaande AC-PV-omvormers op de uitgang van een 3-fase systeem met 3× MultiPlus-II 48/10000 dient rekening te worden gehouden met een vermogensfactor 1,0.
• Dit betekent dat het totale vermogen van de PV-omvormers maximaal 30 kW mag bedragen (3 × 10000 VA × 1,0).

Dankzij deze functionaliteit kan bestaande PV-apparatuur naadloos worden geïntegreerd in het Victron-noodstroomsysteem, zonder verlies van zonne-energieproductie of risico op overlading van de accu’s.

AC-gekoppelde PV-omvormers

Sinds de Victron firmware-update v3.63 (juni 2025) is de ondersteuning voor SunSpec Modbus TCP (models 123 & 704) sterk uitgebreid.
Naast Fronius worden nu ook Enphase, SolarEdge, Kostal en SMA officieel ondersteund.
Hiermee kan Victron niet alleen data uitlezen, maar ook het PV-vermogen dynamisch aansturen binnen ESS-configuraties — ideaal voor zero feed-in of dynamische terugleverbeperking.

Andere merken zoals bijvoorbeeld Growatt of Huawei kunnen nog steeds op AC-out 1 worden aangesloten, mits ze frequentieshifting ondersteunen. Ze worden dan niet via Modbus uitgelezen, maar blijven functioneel bij stroomuitval.

Wanneer een omvormer niet Modbus-gestuurd is, kan de opbrengst worden gemeten via een Victron energiemeter zoals die van Victron zelf of de EM24, zodat de PV-productie alsnog in de GX-monitoring zichtbaar is.

DC-gekoppelde PV (MPPT-regelaars)

Bij nieuwe PV-installaties of aanpassing van bestaande strings is DC-koppeling via Victron MPPT-regelaars vaak de meest efficiënte keuze.
De opgewekte zonne-energie wordt direct gebruikt voor het laden van de batterijen, zonder dubbele omzetting.

Een MPPT behaalt een rendement tot 99%, terwijl een AC-omvormer altijd omzettingsverliezen kent.
Voor installaties met verbruik in de ochtend of avond (zoals ESS- of opslagtoepassingen) is een MPPT daardoor duidelijk efficiënter.

Voordelen van Victron MPPT’s:
• Tot 99% omzettingsrendement
• Direct laden van accu’s zonder AC-verlies
• Volledige integratie met GX-monitoring en ESS-regeling
• Flexibel in stringconfiguratie en batterijcapaciteit
• Ideaal voor off-grid en hybride toepassingen

Monitoring en integratie (Cerbo GX & GX Touch 50)

De Cerbo GX fungeert als het centrale brein van het systeem. In combinatie met de GX Touch 50 biedt het een overzichtelijke, lokale interface voor monitoring en configuratie.
Alle kernwaarden zijn inzichtelijk: accuspanning, laadstroom, netstatus, PV-opbrengst, faseverbruik en energiebalans.

Via DVCC communiceert de Cerbo GX direct met de batterijen, om laad- en ontlaadparameters dynamisch af te stemmen.

Daarnaast kan het systeem worden uitgebreid met Dynamic ESS, waarmee het inspelen op variabele energietarieven mogelijk wordt:

• Reageren op de day-ahead markt
• Laden bij lage en ontladen bij hoge stroomprijzen
• Extra rendement door dynamische energiesturing

Zo ontstaat een slim energiebeheersysteem dat niet alleen efficiënt werkt, maar ook financieel voordeel biedt.

Batterijopslag en DC-verdeling

Het systeem is uitgerust met 3× HiTHIUM ARKVOLT L16 lithium-ijzerfosfaat (LFP) batterijmodules van ieder 16 kWh, goed voor een totale opslagcapaciteit van 48 kWh. Dankzij de toepassing van hoogwaardige 314 Ah LFP-cellen biedt het systeem een hoge energiedichtheid, uitstekende betrouwbaarheid en een lange levensduur. De batterijen zijn geschikt voor gebruik bij omgevingstemperaturen van -20 °C tot +55 °C tijdens ontladen en 0 °C tot +55 °C tijdens laden. Bovendien beschikken de batterijen over een IP65-beschermingsgraad, waardoor zij uitstekend bestand zijn tegen stof en water en geschikt zijn voor uiteenlopende installatieomgevingen.

Iedere batterij wordt afzonderlijk aangesloten op de centrale DC-verdeling met een 85 mm² accukabelset, waardoor een overzichtelijke installatie ontstaat met minimale spanningsverliezen en een optimale stroomverdeling. De HiTHIUM L16 ondersteunt een maximale laad- en ontlaadstroom van 200 A per batterij, waardoor het systeem moeiteloos hoge vermogens kan leveren en opnemen.

Voor de centrale DC-verdeling wordt gebruikgemaakt van de Victron Lynx Distributor. Deze fungeert als centraal 48 V DC-verdeelpunt waarin zowel de batterijopslag als de drie Victron MultiPlus-II omvormers samenkomen. Beide batterijen worden afzonderlijk aangesloten en afgezekerd richting de Lynx Distributor, waardoor een veilige, overzichtelijke en professioneel opgebouwde DC-installatie ontstaat die eenvoudig te onderhouden en later uit te breiden is.

De HiTHIUM ARKVOLT L16 beschikt over een geïntegreerd Battery Management System (BMS) dat de batterij continu bewaakt en beschermt tegen overladen, diepontladen, overstroom, kortsluiting en te hoge of te lage temperaturen. Via CAN-buscommunicatie communiceert het BMS rechtstreeks met de Victron Cerbo GX, waardoor laad- en ontlaadstromen automatisch worden geregeld via Victron DVCC. Dit zorgt voor een optimale samenwerking tussen batterij, omvormers en het complete energieopslagsysteem.

De toegepaste LiFePO₄-technologie is ontworpen voor een zeer lange levensduur en wordt geleverd met 10 jaar fabrieksgarantie of 8.000 cycli. Onder ideale omstandigheden bedraagt de ontwerpcyclus zelfs meer dan 11.000 cycli, waardoor de HiTHIUM L16 een uitstekende keuze is voor intensief dagelijks gebruik binnen residentiële en zakelijke energieopslagsystemen

De batterij voldoet daarnaast aan diverse internationale kwaliteits- en veiligheidsnormen, waaronder CE, IEC 62619, IEC 62040, UN38.3, RoHS, REACH en MSDS. Hiermee is de batterij geschikt voor professionele energieopslagtoepassingen waarbij veiligheid, betrouwbaarheid en prestaties centraal staan

Inhoud van het systeem en leveringsomvang

Het 3-fase Victron–Hithium ESS-pakket wordt geleverd als een compleet, modulair opgebouwd systeem dat direct gereed is voor installatie. Dit pakket bevat alle hoofdcomponenten, DC-bekabeling, zekeringen en communicatieonderdelen voor een volledig functioneel energieopslagsysteem.

Het systeem is opgebouwd uit 3× Victron MultiPlus-II 48V 10Kva omvormers en 3× Hithium L16 batterijen van 16 kWh.  In deze configuratie levert het systeem een continu uitgangsvermogen van 24 kW.

Inbegrepen in het pakket

• 3× Victron MultiPlus-II 48/10.000/140-100 (totaal 30 Kva / 24 kw)
• 3× Hithium Arkvolt L16 51.2V 16kWh (totaal 48 kWh)
• 3× Hithium L16 kabelset 85 mm², 1.5 meter
• 2× Victron Lynx Distributor – modulair DC-verdeelblok met zekeringhouders
  – 3 ingangen per Hithium L16 kabelset
  – 3 ingangen per Victron MultiPlus-II 48/10.000/140-100
• 3x 1,5 meter kabelset rood 95 mm² met aangeperste M8-kabelogen, bedoeld voor de verbinding van iedere Victron MultiPlus-II 48/10.000 naar de Lynx DC-busbar. (DC-verbinding per Multiplus-II 10.000 → Lynx)
• 3x  1,5 meter kabelset zwart 95 mm² met aangeperste M8-kabelogen, bedoeld voor de verbinding van iedere Victron MultiPlus-II 48/10.000 naar de Lynx DC-busbar. (DC-verbinding per Multiplus-II 10.000 → Lynx)
• 3× Mega-zekering 70 V 250 A per Victron MultiPlus-II 48/10.000/140-100 (voor montage in Lynx)
• 3× Mega-zekering 70 V 200 A per Hithium kabelset (voor montage in Lynx)
• 1× Victron Cerbo GX Energy Management Controller
• 1× GX Touch 50 lokaal bedieningsdisplay met muurbevestiging
• 3× 1.5 m UTP-kabel voor VE.Bus-communicatie tussen de MultiPlus-units en Cerbo GX. Communicatiekabels voor onderlinge VE.bus communicatie van Multi units. Vanaf L3 naar L2, vanaf L2 naar L1 en vanaf L1 naar Cerbo GX.
• 1× Victron VM-3P75CT 3-fase energiemeter (voor import/export-meting op de hoofdaansluiting)
• 1× CAN-buskabel voor BMS-communicatie tussen Hithium en Cerbo GX

Niet inbegrepen in het pakket

Het systeem wordt geleverd zonder AC-installatiemateriaal, zoals:
• Aardlekautomaten, installatieautomaten en netomschakelaar
• Kabelgoten, eindkappen en verdeelmateriaal
• AC-aansluitkabels voor de MultiPlus-units (deze zijn projectafhankelijk en worden doorgaans op locatie op maat aangelegd)

Het 3-fase Victron–Hithium ESS-pakket bevat alle componenten voor een volledig werkend, professioneel energiesysteem. Compleet, veilig afgezekerd en plug & play voorbereid — klaar voor integratie in elke moderne energie-installatie.
