19.5 Kva vermogen – 40 kWh opslagcapaciteit

Het 3-fase Victron–Pytes ESS-pakket is een krachtig, modulair en professioneel energieopslagsysteem voor bedrijfsgebouwen, technische installaties en off-grid toepassingen.

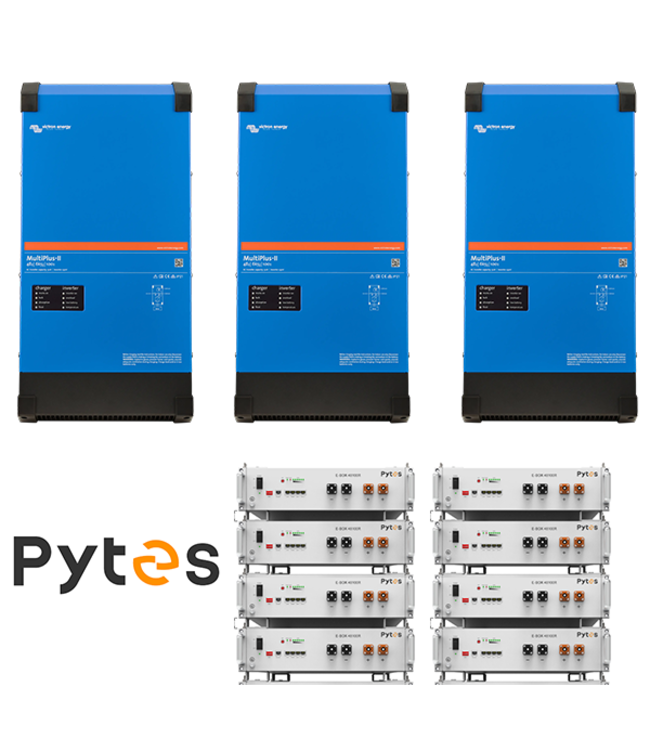

Het systeem combineert drie Victron MultiPlus-II 48/6500 (6k5) omvormers met acht Pytes 48100TE+ batterijmodules van 5,12 kWh.

In 3-fase configuratie levert dit systeem een totaal continu vermogen van 18 kW met een gezamenlijk schijnbaar vermogen van 19,5 kVA. De totale opslagcapaciteit bedraagt circa 40 kWh.

Samen vormen deze componenten een compleet geïntegreerde oplossing voor energiebeheer, noodstroomvoorziening en peak-shaving, waarbij betrouwbaarheid, flexibiliteit en kostenefficiëntie centraal staan.

3x Victron MultiPlus-II 48/6500 – kern van het systeem

De Victron MultiPlus-II 48/6500 (6k5) is een krachtige hybride omvormer/lader, ontwikkeld voor 3-fase energievoorzieningen. Het systeem verdeelt vermogen stabiel over alle fasen en is geschikt voor zowel residentiële als lichte tot middelzware commerciële toepassingen.

Elke MultiPlus-II 6k5 levert 6000 W continu uitgangsvermogen bij 25 °C en kan gedurende 4 uur 6500 W leveren en 1 uur lang tot 8000 W. Daarnaast beschikt de unit over een piekvermogen van 11.000 W (1 minuut), wat hem uitermate geschikt maakt voor het opstarten van zware belastingen en het volledig voeden van installaties tijdens noodstroombedrijf.

In 3-fase configuratie resulteert dit in een totaal continu vermogen van 18 kW, waarmee een brede range aan verbruikers betrouwbaar kan worden gevoed.

Belangrijkste specificaties:
• Continu uitgangsvermogen: 3× 6000 W (totaal 18 kW @ 25 °C)
• Overload capaciteit: 6500 W (4 uur), 8000 W (1 uur), 11.000 W (1 minuut)
• Acculader: 100 A / 48 VDC per unit (≈ 4,8 kW laadvermogen per fase, totaal ca. 14,4 kW op 3-fase)
• Doorschakelvermogen: maximaal 50 A AC per fase
• Volledige 3-fase werking – geschikt voor ESS, UPS en off-grid toepassingen
• Noodstroomfunctie: automatische omschakeling binnen 20 ms
• Intelligente energieregeling tussen accu, PV en net

Dankzij het hoge piekvermogen en de snelle omschakeling is dit systeem ideaal om kritische belastingen zonder onderbreking te blijven voeden én gelijktijdig extra vermogen bij te leveren tijdens piekmomenten.

Peak-shaving en virtuele netvergroting

Dankzij de geïntegreerde peak-shaving-functionaliteit kan het systeem aanzienlijk extra vermogen leveren bovenop de netaansluiting. De drie Victron MultiPlus-II 48/6500 (6k5) units kunnen per fase tot 6000 W (≈25 A) bijleveren vanuit de batterij, terwijl ze gelijktijdig een maximale AC-doorvoer van 50 A per fase ondersteunen.

Hierdoor verandert bijvoorbeeld een standaard 3×25 A netaansluiting in de praktijk naar een veel hogere beschikbare capaciteit op de uitgang. Piekverbruik wordt niet direct uit het net gehaald, maar tijdelijk geleverd vanuit de accubank. Zodra de belasting weer afneemt, wordt de batterij automatisch bijgeladen.

In plaats van piekbelastingen volledig via het elektriciteitsnet te trekken, worden deze dus opgevangen vanuit de batterij. Denk aan het opstarten van zware verbruikers of het gelijktijdig inschakelen van machines.

Voordelen:
• Tot 6000 W (±25 A) extra vermogen per fase vanuit de batterij
• Maximaal 50 A AC-doorvoer per fase via de MultiPlus-II 6k5 units
• Virtuele vergroting van een 3×25 A aansluiting naar een aanzienlijk hogere uitgangscapaciteit
• Geen dure of langdurige netverzwaring nodig
• Lagere vaste netkosten en efficiënter gebruik van lokaal opgewekte zonne-energie
• Ideaal voor bedrijven met wisselend of piekgericht energieverbruik
• Flexibel uitbreidbaar bij groeiende energiebehoefte

Noodstroomvoorziening en aansluitwijze

De MultiPlus-II beschikt over een AC-ingang voor netaansluiting en één actieve AC-uitgang (AC-out 1) voor kritische belastingen.
Bij stroomuitval of netontkoppeling schakelt het systeem binnen 20 milliseconden over naar noodstroommodus, waarbij de omvormer direct de voeding van de kritische belastingen overneemt vanuit de accu’s.

De MultiPlus-II is uitgerust met ingebouwde veiligheidsrelais en voldoet aan internationale netcodes, waardoor het systeem wereldwijd inzetbaar is en ook geschikt voor off-grid toepassingen.

Aansluitwijze:
Er worden twee vijfaderige kabels aangelegd tussen het Victron-systeem en de meterkast:

• Kabel 1 – algemene aansluiting en niet-kritische belastingen
Deze kabel loopt via de Victron-energiemeter, die de totale hoofdaansluiting meet. De niet-kritische belastingen worden vóór het MultiPlus-systeem aangesloten, tussen de energiemeter en de AC-ingang van de Multi’s. Deze groepen worden dus direct via het net gevoed, maar hun verbruik wordt wél meegenomen in het energiemanagement van het systeem.

• Kabel 2 – kritische belastingen
Deze kabel is aangesloten op AC-out 1 van de MultiPlus-II. Alle kritische groepen die bij netuitval actief moeten blijven, worden hierop aangesloten. Bij een stroomstoring neemt de MultiPlus-II automatisch de voeding over vanuit het batterijsysteem, waardoor essentiële apparatuur blijft functioneren.

In de meterkast wordt de verdeling gemaakt tussen kritische en niet-kritische groepen. Zo blijft de bedrijfscontinuïteit behouden, terwijl het systeem overzichtelijk, veilig en volgens Victron-installatierichtlijnen is opgebouwd.

In de meterkast wordt de verdeling tussen kritische en niet-kritische groepen aangebracht. Zo blijft de bedrijfscontinuïteit behouden en blijft de installatie overzichtelijk en veilig.

Stroomuitval met bestaande AC-PV-omvormer actief

Wanneer externe PV-omvormers zijn aangesloten op de AC-uitgang van het Victron-systeem, blijft de zonne-energieproductie ook bij stroomuitval functioneel. De MultiPlus-II zorgt er in dat geval voor dat de PV-omvormers actief blijven en de overtollige zonne-energie gebruiken om de accu’s te laden.

Zodra de accu’s hun maximale laadniveau naderen, verhoogt de MultiPlus-II automatisch de uitgangsfrequentie. Deze zogeheten frequentieshift-regeling zorgt ervoor dat de PV-omvormer zijn vermogen terugregelt en voorkomt dat de accu’s worden overladen.

Deze functie moet worden geactiveerd in de instellingen van de MultiPlus-II (via de Victron-software) en vereist dat wordt aangegeven dat er een PV-omvormer op de uitgang is aangesloten. Het systeem biedt hiermee een veilige en gecontroleerde manier om ook tijdens netuitval zonne-energie te blijven gebruiken.

Belangrijke aandachtspunten:
• De PV-omvormer moet frequentieshifting ondersteunen; dit geldt voor vrijwel alle moderne merken.
• Deze functie zorgt ervoor dat de PV-omvormer niet uitschakelt bij netuitval, maar meedraait in het noodstroomsysteem.
• Bij aansluiting van bestaande AC-PV-omvormers op de uitgang van een 3-fase systeem met 3× MultiPlus-II 48/6500 dient rekening te worden gehouden met een vermogensfactor 1,0.
• Dit betekent dat het totale vermogen van de PV-omvormers maximaal 19.5 kW mag bedragen (3 × 6500 VA × 1,0).

Dankzij deze functionaliteit kan bestaande PV-apparatuur naadloos worden geïntegreerd in het Victron-noodstroomsysteem, zonder verlies van zonne-energieproductie of risico op overlading van de accu’s.

AC-gekoppelde PV-omvormers

Sinds de Victron firmware-update v3.63 (juni 2025) is de ondersteuning voor SunSpec Modbus TCP (models 123 & 704) sterk uitgebreid.
Naast Fronius worden nu ook Enphase, SolarEdge, Kostal en SMA officieel ondersteund.
Hiermee kan Victron niet alleen data uitlezen, maar ook het PV-vermogen dynamisch aansturen binnen ESS-configuraties — ideaal voor zero feed-in of dynamische terugleverbeperking.

Andere merken zoals bijvoorbeeld Growatt of Huawei kunnen nog steeds op AC-out 1 worden aangesloten, mits ze frequentieshifting ondersteunen. Ze worden dan niet via Modbus uitgelezen, maar blijven functioneel bij stroomuitval.

Wanneer een omvormer niet Modbus-gestuurd is, kan de opbrengst worden gemeten via een Victron energiemeter zoals die van Victron zelf of de EM24, zodat de PV-productie alsnog in de GX-monitoring zichtbaar is.

DC-gekoppelde PV (MPPT-regelaars)

Bij nieuwe PV-installaties of aanpassing van bestaande strings is DC-koppeling via Victron MPPT-regelaars vaak de meest efficiënte keuze.
De opgewekte zonne-energie wordt direct gebruikt voor het laden van de batterijen, zonder dubbele omzetting.

Een MPPT behaalt een rendement tot 99%, terwijl een AC-omvormer altijd omzettingsverliezen kent.
Voor installaties met verbruik in de ochtend of avond (zoals ESS- of opslagtoepassingen) is een MPPT daardoor duidelijk efficiënter.

Voordelen van Victron MPPT’s:
• Tot 99% omzettingsrendement
• Direct laden van accu’s zonder AC-verlies
• Volledige integratie met GX-monitoring en ESS-regeling
• Flexibel in stringconfiguratie en batterijcapaciteit
• Ideaal voor off-grid en hybride toepassingen

Monitoring en integratie (Cerbo GX & GX Touch 50)

De Cerbo GX fungeert als het centrale brein van het systeem. In combinatie met de GX Touch 50 biedt het een overzichtelijke, lokale interface voor monitoring en configuratie.
Alle kernwaarden zijn inzichtelijk: accuspanning, laadstroom, netstatus, PV-opbrengst, faseverbruik en energiebalans.

Via DVCC communiceert de Cerbo GX direct met de batterijen, om laad- en ontlaadparameters dynamisch af te stemmen.

Daarnaast kan het systeem worden uitgebreid met Dynamic ESS, waarmee het inspelen op variabele energietarieven mogelijk wordt:

• Reageren op de day-ahead markt
• Laden bij lage en ontladen bij hoge stroomprijzen
• Extra rendement door dynamische energiesturing

Zo ontstaat een slim energiebeheersysteem dat niet alleen efficiënt werkt, maar ook financieel voordeel biedt.

Batterijopslag en DC-verdeling

Inhoud van het systeem en leveringsomvang

Het 3-fase Victron–Pytes ESS-pakket wordt geleverd als een compleet, modulair opgebouwd systeem dat direct gereed is voor installatie. Dit pakket bevat alle hoofdcomponenten, DC-bekabeling, zekeringen en communicatieonderdelen voor een volledig functioneel energieopslagsysteem.

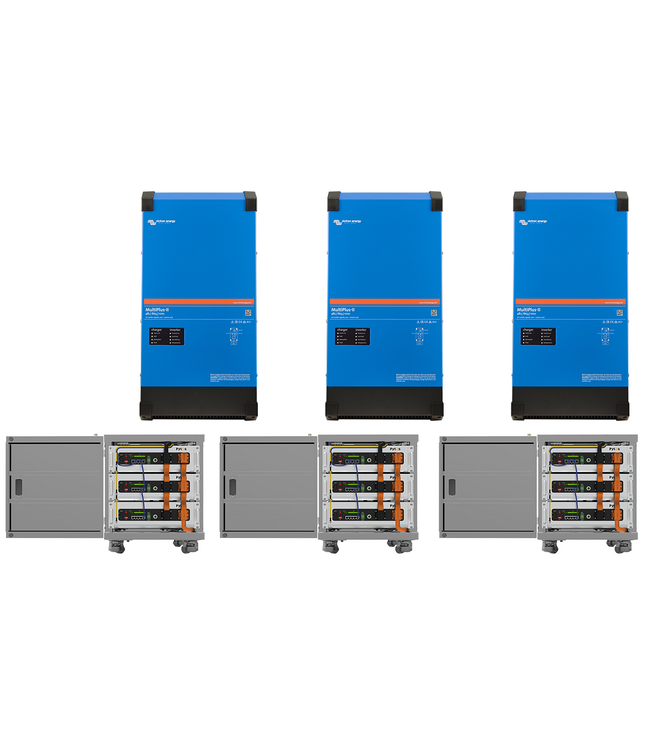

Het systeem is opgebouwd uit 3× Victron MultiPlus-II 48V 6k5 omvormers en 8× Pytes 48100TE+ modules van 5,12 kWh. De batterijen worden geplaatst in Pytes E-Box opstellingen en met brackets gestapeld, bijvoorbeeld in twee sets van vier modules per stack (4+4), wat zorgt voor een overzichtelijke en nette installatie.

In deze configuratie levert het systeem een continu vermogen van 18 kW en kan het gedurende langere tijd (tot ca. 4 uur) een verhoogd vermogen van 19,5 kW leveren. De totale opslagcapaciteit bedraagt circa 40 kWh.

Inbegrepen in het pakket

• 3× Victron Multi RS Solar 48/6000/100-450/100 (totaal 19.5Kva / 18 kw)
• 8× Pytes E-Box-48100R te+ 5,12 kWh (totaal 40,96 kWh)
• 8× Pytes Brackets (stapelbaar tot max 6 modules)
• 6× Pytes kabelset 25mm2 (2 m) voor koppeling Pytes modules met de Lynx DC-bus
• 3× Victron Lynx Distributor – modulair DC-verdeelblok met zekeringhouders
  – 6 ingangen per Pytes kabelset 25mm2
  – 3 ingangen per Multiplus-II 6k5-unit
• 6× 70 mm² accukabel zwart, dubbel geïsoleerd (DC-verbinding per Multiplus-II 6500 → Lynx)
• 6× 70 mm² accukabel rood, dubbel geïsoleerd (DC-verbinding per Multiplus-II 6500 → Lynx)
• 12× Kabelogen Intercable 70 mm² M8 (voor bevestiging op Multi en Lynx)
• 3× Mega-zekering 70 V 200 A per Multi RS Solar (voor montage in Lynx)
• 6× Mega-zekering 70 V 80 A per Pytes kabelset (voor montage in Lynx)
• 1× Victron Cerbo GX Energy Management Controller
• 1× GX Touch 50 lokaal bedieningsdisplay met muurbevestiging
• 3× 1 m UTP-kabel voor VE.Bus-communicatie tussen de MultiPlus-units en Cerbo GX. Communicatiekabels voor onderlinge VE.bus communicatie van Multi units. Vanaf L3 naar L2, vanaf L2 naar L1 en vanaf L1 naar Cerbo GX.
• 1× Victron VM-3P75CT 3-fase energiemeter (voor import/export-meting op de hoofdaansluiting)
• 1× CAN-buskabel voor BMS-communicatie tussen Pyes en Cerbo GX

Niet inbegrepen in het pakket

Het systeem wordt geleverd zonder AC-installatiemateriaal, zoals:
• Aardlekautomaten, installatieautomaten en netomschakelaar
• Kabelgoten, eindkappen en verdeelmateriaal
• AC-aansluitkabels voor de MultiPlus-units (deze zijn projectafhankelijk en worden doorgaans op locatie op maat aangelegd)

Daarnaast zijn gereedschappen voor het aanpersen van kabelogen niet inbegrepen. Wij van Venema Technisch Bedrijf levert echter diverse professionele krimptangen die geschikt zijn voor de 70 mm² Intercable-kabelogen uit dit pakket.

Het 3-fase Victron–Pytes ESS-pakket bevat alle componenten voor een volledig werkend, professioneel energiesysteem.
Compleet, veilig afgezekerd en plug & play voorbereid — klaar voor integratie in elke moderne energie-installatie.
