3-fase pakket Pytes Multi RS Solar 18 kVA – 23,56 kWh

Het systeem combineert drie Victron Multi RS Solar 6000 omvormers met twee Pytes V12 lithium-ijzerfosfaat (LFP) batterijen, goed voor een totale energieopslagcapaciteit van 23,56 kWh. Iedere Pytes V12 heeft een capaciteit van 11,78 kWh en ondersteunt een continu vermogen van 5,12 kW. Gezamenlijk kunnen de twee batterijen hierdoor circa 10,24 kW continu laad- en ontlaadvermogen leveren. Daarnaast ondersteunen de batterijen een piekontlaadstroom van 200 A gedurende 180 seconden, waardoor ook kortstondige hoge vermogens probleemloos kunnen worden opgevangen.

Via de DVCC-functionaliteit binnen het Victron GX-systeem communiceert het batterijmanagementsysteem (BMS) continu met de Victron-installatie. Hierdoor worden de drie Multi RS Solar-omvormers automatisch begrensd op de maximale laad- en ontlaadwaarden die de batterijen op dat moment veilig kunnen leveren. Dit zorgt voor een optimale samenwerking tussen de batterijen en omvormers, maximale betrouwbaarheid en een lange levensduur van het systeem.

De Pytes V12 wordt geleverd met een 2 meter DC-kabelset (1/0 AWG, ca. 50 mm²) en is ontwikkeld voor intensief dagelijks gebruik. Dankzij de hoogwaardige lithium-ijzerfosfaattechnologie (LiFePO₄), de geïntegreerde verwarmingsfunctie, de robuuste IP66-behuizing en het geïntegreerde aerosol brandblussysteem is de batterij geschikt voor zowel binnen- als buitentoepassingen en vormt deze een uiterst veilige en duurzame energieopslagoplossing.

Belangrijkste specificaties Pytes V12

• Capaciteit: 11,78 kWh per batterij (23,56 kWh totaal)
• Inclusief 2 meter DC-kabelset (1/0 AWG, ca. 50 mm²)
• Nominale spanning: 51,2 V
• Capaciteit: 230 Ah
• Continu vermogen: 5,12 kW per batterij
• Piekvermogen: 200 A gedurende 180 seconden
• Meer dan 6.000 laad- en ontlaadcycli
• Lithium-ijzerfosfaat (LiFePO₄)
• Beschermingsklasse IP66
• Temperatuurbereik laden: -20 °C tot +55 °C
• Temperatuurbereik ontladen: -20 °C tot +55 °C
• Geïntegreerde verwarmingsfunctie
• Geïntegreerd aerosol brandblussysteem
• Communicatie via CAN, RS485 en WiFi

Dankzij de modulaire opbouw, de hoge opslagcapaciteit en de directe compatibiliteit met Victron Energy vormt deze configuratie een efficiënte en toekomstbestendige oplossing voor energieopslag. Het systeem is ideaal voor toepassingen zoals noodstroomvoorziening, maximale benutting van zonne-energie, peak shaving en slim energiebeheer met dynamische energietarieven.

Het geheel vormt een compleet geïntegreerde oplossing voor energiebeheer, noodstroomvoorziening en peak shaving, met een zeer hoog rendement, stille werking van maximaal 43 dB en een compacte hoogfrequente omvormer van slechts 11 kg per Multi RS Solar, waardoor de installatie eenvoudig te monteren en onderhouden is.

Batterijopslag en DC-verdeling

Het systeem is uitgerust met twee Pytes V12 lithium-ijzerfosfaat (LiFePO₄) batterijmodules van ieder 11,78 kWh, goed voor een totale energieopslagcapaciteit van 23,56 kWh. Dankzij de modulaire opbouw biedt het systeem een hoge energiedichtheid, uitstekende betrouwbaarheid en een lange levensduur. De Pytes V12 beschikt over een robuuste IP66-behuizing en geïntegreerde verwarming, waardoor de batterij geschikt is voor zowel binnen- als buitentoepassingen en ook bij lage temperaturen betrouwbaar blijft functioneren.

Iedere batterij wordt met een eigen accukabelset aangesloten op de centrale DC-verdeling, waardoor de stroom gelijkmatig over de twee batterijen wordt verdeeld en een overzichtelijke installatie ontstaat met minimale spanningsverliezen. De twee Pytes V12 batterijen ondersteunen gezamenlijk een maximale laad- en ontlaadstroom van 200 A. Bij een nominale spanning van 51,2 V komt dit overeen met circa 10 kW continu laad- en ontlaadvermogen. Via de DVCC-functionaliteit van het Victron GX-systeem worden de drie Multi RS Solar-omvormers automatisch begrensd op de maximale laad- en ontlaadwaarden die het batterijmanagementsysteem (BMS) op dat moment vrijgeeft.

Voor de centrale DC-verdeling wordt gebruikgemaakt van de Victron Lynx Distributor. Deze fungeert als centraal 48 V DC-verdeelpunt waarin zowel de twee batterijen als de drie Victron Multi RS Solar-omvormers samenkomen. Iedere batterij wordt afzonderlijk afgezekerd aangesloten op de Lynx Distributor, waardoor een veilige, overzichtelijke en professioneel opgebouwde DC-installatie ontstaat die bovendien eenvoudig verder is uit te breiden.

De Pytes V12 beschikt over een geïntegreerd Battery Management System (BMS) dat de batterij continu bewaakt en beschermt tegen overladen, diepontladen, overstroom, kortsluiting en te hoge of te lage temperaturen. Via CAN-buscommunicatie communiceert het BMS rechtstreeks met de Victron Cerbo GX, waardoor laad- en ontlaadstromen automatisch worden geregeld via Victron DVCC. Dit zorgt voor een optimale samenwerking tussen de batterijen, de drie Multi RS Solar-omvormers en het complete energieopslagsysteem.

De toegepaste LiFePO₄-technologie is ontworpen voor intensief dagelijks gebruik en biedt een zeer lange levensduur. De Pytes V12 wordt geleverd met 10 jaar fabrieksgarantie en is ontwikkeld voor duizenden laad- en ontlaadcycli, waardoor deze batterij een duurzame en betrouwbare keuze vormt voor zowel residentiële als zakelijke energieopslagsystemen.

De Pytes V12 voldoet daarnaast aan diverse internationale kwaliteits- en veiligheidsnormen, waaronder CE, IEC 62619, UN38.3 en andere relevante certificeringen. Hiermee is de batterij geschikt voor professionele energieopslagtoepassingen waarbij veiligheid, betrouwbaarheid en prestaties centraal staan.

Inhoud van het systeem en leveringsomvang

Het 3-fase Victron–Pytes ESS-pakket wordt geleverd als een compleet, modulair opgebouwd systeem dat direct gereed is voor installatie. Dit pakket bevat alle hoofdcomponenten, DC-bekabeling, zekeringen en communicatieonderdelen voor een volledig functioneel energieopslagsysteem.

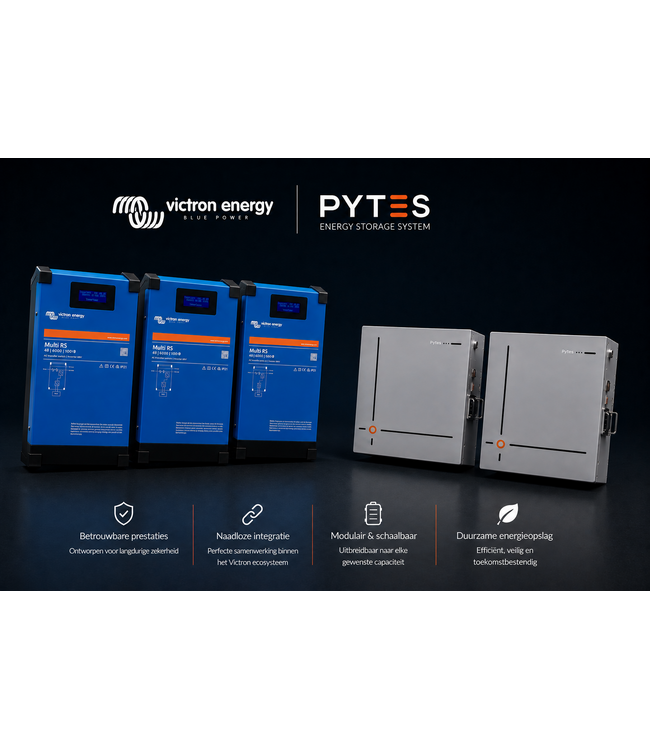

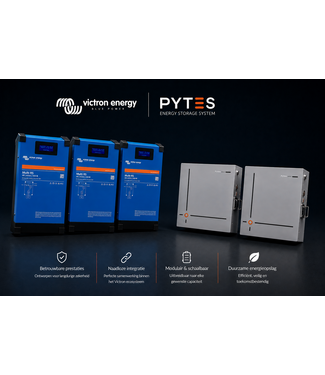

Het systeem is opgebouwd uit 3× Victron Multi RS Solar omvormers en 2× Pytes V12 batterijen met een totale energieopslagcapaciteit van 23,56 kWh.

Inbegrepen in het pakket

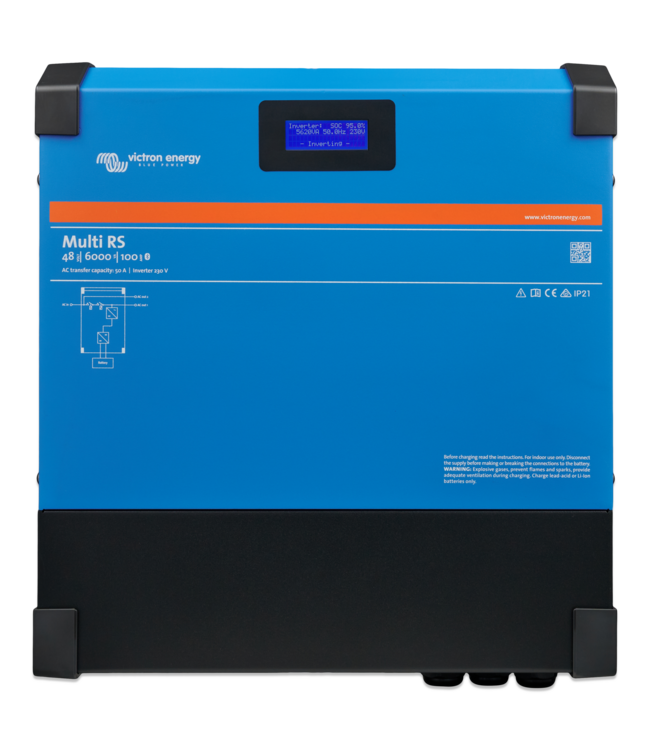

• 3× Victron Multi RS Solar 48/6000/100-450/100
• 2× Pytes V12 51.2V 11,78 kWh lithium-ijzerfosfaat batterij
• 2× Pytes V12 kabelset 50 mm², 2 meter
• 2× Victron Lynx Distributor – modulair DC-verdeelblok met zekeringhouders
  – 2 ingangen voor de Pytes V12 kabelsets
  – 3 ingangen voor de Multi RS Solar-units
• 3× 1,5 meter kabelset rood 50 mm² met aangeperste M8-kabelogen, bedoeld voor de verbinding van iedere Victron Multi RS Solar 48/6000 naar de Lynx DC-busbar
• 3× 1,5 meter kabelset zwart 50 mm² met aangeperste M8-kabelogen, bedoeld voor de verbinding van iedere Victron Multi RS Solar 48/6000 naar de Lynx DC-busbar
• 3× Mega-zekering 70 V 150 A per Multi RS Solar (voor montage in de Lynx Distributor)
• 2× Mega-zekering 70 V 100 A per Pytes V12 kabelset (voor montage in de Lynx Distributor)
• 1× Victron Cerbo GX Energy Management Controller
• 1× GX Touch 50 lokaal bedieningsdisplay met muurbevestiging
• 3× 1 meter UTP-kabel voor VE.Can-communicatie tussen de Multi RS Solar-units en de Cerbo GX. Communicatiekabels voor de onderlinge VE.Can-verbinding van de Multi RS Solar-units: van L3 naar L2, van L2 naar L1 en van L1 naar de Cerbo GX.
• 1× Victron VM-3P75CT 3-fase energiemeter (voor import-/exportmeting op de hoofdaansluiting)
• 1× CAN-buskabel voor BMS-communicatie tussen de Pytes V12 batterijen en de Cerbo GX

Niet inbegrepen in het pakket

Het systeem wordt geleverd zonder AC-installatiemateriaal, zoals:
• Aardlekautomaten, installatieautomaten en netomschakelaar
• Kabelgoten, eindkappen en verdeelmateriaal
• AC-aansluitkabels voor de Multi RS Solar-units (deze zijn projectafhankelijk en worden doorgaans op locatie op maat aangelegd)

Het 3-fase Victron–Pytes ESS-pakket bevat alle componenten voor een volledig werkend, professioneel energieopslagsysteem. Compleet, veilig afgezekerd en plug-and-play voorbereid voor een snelle en betrouwbare integratie in iedere moderne energie-installatie.
