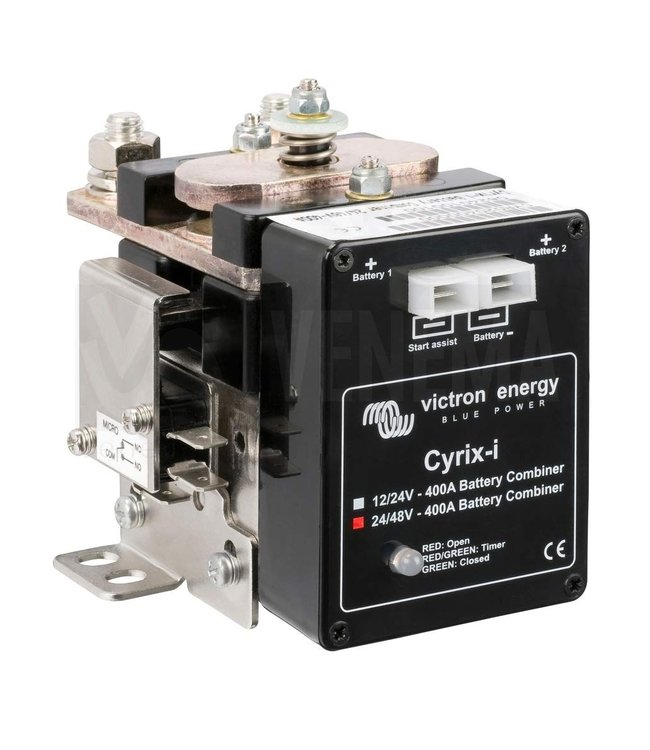

Accuscheider Cyrix-i 12V/24V 400A isolator

De Cyrix accuscheider is een door een microprocessor gestuurd relais voor zware toepassingen die accu's automatisch parallel schakelt als één van de accu's de vooraf ingestelde spanning heeft bereikt (waarmee wordt aangegeven dat de accu wordt opgeladen) en deze loskoppelt als de spanning onder het druppellaadniveau daalt (waarmee wordt aangegeven dat één of meer accu's worden ontladen). Cyrix accuscheiders zijn een uitstekend alternatief voor diodelaadstroomverdelers. De hoofdeigenschap is dat het spanningsverlies praktisch nihil is, waardoor de uitgangsspanning van dynamo's of acculaders niet verhoogd hoeft te worden.

Accuspanningsbewaking om ongewenst schakelen te voorkomen
Sommige laadstroomverdelers (ook spanning-gestuurd relais of scheidingsrelais genoemd) koppelen een
accu los in het geval van een korte maar hoge stroomsterkte. Soms koppelt een accuscheider een grote, maar ongeladen accubank ook niet, omdat de DC-spanning onmiddellijk daalt tot onder de ontkoppelwaarde zodra de accu's gekoppeld zijn.De software van de Cyrix-ct 12/24 doet meer dan alleen koppelen en ontkoppelen aan de hand van accuspanning en een vastgestelde tijdsvertraging. De Cyrix-ct 12/24 kijkt naar de algemene trend (verhoging of verlaging van de spanning) en past de meest recent uitgevoerde actie alleen aan als de trend tijdens een bepaald tijdsbestek veranderd is. De tijdsvertraging is afhankelijk van de spanningsafwijking van de trend.

12/24V en 24/48V systeemspanning vaststellen
De Cyrix-i stelt de systeemspaning automatisch vast.

Geen spanningsverlies
De Cyrix laadstroomverdeler is een uitstekend alternatief voor diodelaadstroomverdelers. De hoofdeigenschap is dat het spanningsverlies praktisch nihil is, waardoor de uitgangsspanning van dynamo's of acculaders niet verhoogd hoeft te worden.

Voorrang voor de startaccu
Het is gebruikelijk om de dynamo rechtstreeks op de startaccu aan te sluiten. De accessoire-accu en eventueel ook een boegschroefaccu en andere accu's worden allemaal aan de startaccu gekoppeld met een Cyrix-accuscheider. Wanneer de Cyrix vaststelt dat de startaccu de koppelspanning heeft bereikt, zorgt de Cyrix ervoor dat alle accu's parallel geladen worden.

Bidirectionele spanningsmeting en voeding uit beide accu's
De Cyrix meet de spanning van beide aangesloten accu's. Hierdoor schakelt de Cyrix de accu's ook parallel als bijvoorbeeld de accessoire-accu wordt opgeladen door een acculader.
De Cyrix-i heeft een duale voeding. Dit bewerkstelligt dat de Cyrix sluit als de spanning van één accu te laag is om de Cyrix te bedienen.
Om onverwachte bediening tijdens installatie of op het moment dat één accu ontkoppeld is te voorkomen, sluit de Cyrix-i niet als de spanning van één van de twee accuverbindingen lager is dan 2V (12V accu) of 4V (24V accu) of 8V (48V accu).

Parallelle schakeling in geval van nood (Start Assist)
De Cyrix kan ook worden ingeschakeld door middel van een drukknop (de Cyrix blijft gedurende 30s actief) of een schakelaar om accu’s handmatig parallel te schakelen.
Dit komt vooral van pas in geval van nood als de startaccu leeg of kapot is.

Productspecificaties

Datasheet Victron Cyrix-i
