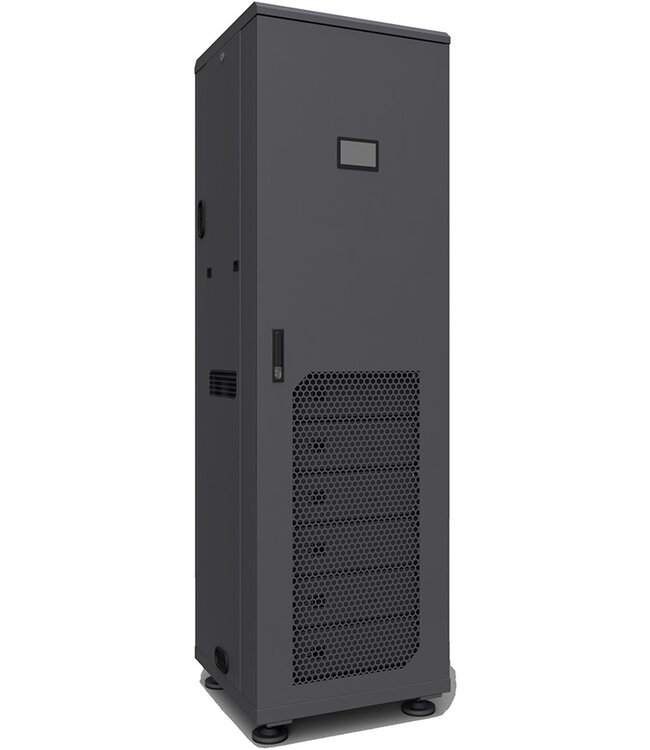

Drie Fase All-in-one cabinet 18Kva - 30 kwh

All-in-One Cabinet met Victron Multi RS: Krachtige energieopslag, klaar voor de toekomst

Het cabinet met de RS-configuratie wordt volledig voorgemonteerd door ons geleverd. Alle drie de Multi RS-units zijn al in de kast gemonteerd en voorbekabeld. Dit is noodzakelijk omdat de standaard beugels in het cabinet niet geschikt zijn voor deze configuratie en wij deze aanpassingen in eigen werkplaats uitvoeren. De RS units zitten ook andersom in het cabinet, belangrijk om te weten.

Na het grote succes van onze All-in-One systemen op basis van Victron MultiPlus-II omvormers, introduceren we met trots de volgende generatie slimme energieopslag:
het All-in-One Cabinet met Victron Multi RS Solar 6000 omvormers.

Deze krachtige en compacte totaaloplossing combineert trafoloze omvormertechnologie, directe PV-aansluitingen, slimme monitoring en een bijzonder stille werking – allemaal in één overzichtelijk en robuust cabinet. Geschikt voor woningen, bedrijven, boerderijen en off-grid toepassingen waar netcapaciteit beperkt is of zelfvoorziening gewenst is.

Dit set bevat:

3x Multi RS Solar 48/6000/100-450/100

1x Cerbo GX met GX touch 50 beeldscherm

6x Voltsmile V10 RPC 51.2V, 5.12kwh

1x Victron Energiemeter VM-3P75CT

1x 19inch All-in-one cabinet met accessoires kit

Compact & compleet

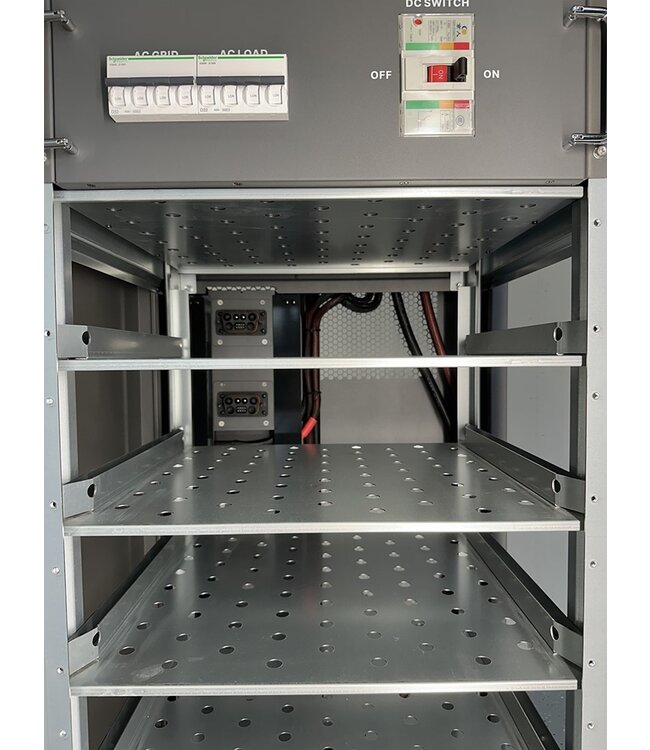

Het All-in-One Cabinet heeft een slim distributiesysteem dat zowel de AC- als DC-bekabeling ordelijk en overzichtelijk houdt. Dankzij het slimme ontwerp komen er slechts twee 5-aderige AC-kabels uit de linker of rechter buitenzijde van het cabinet, wat de installatie eenvoudig maakt. Deze AC-kabels verbinden het cabinet met de meterkast, en een installateur kan dit eenvoudig uitvoeren.

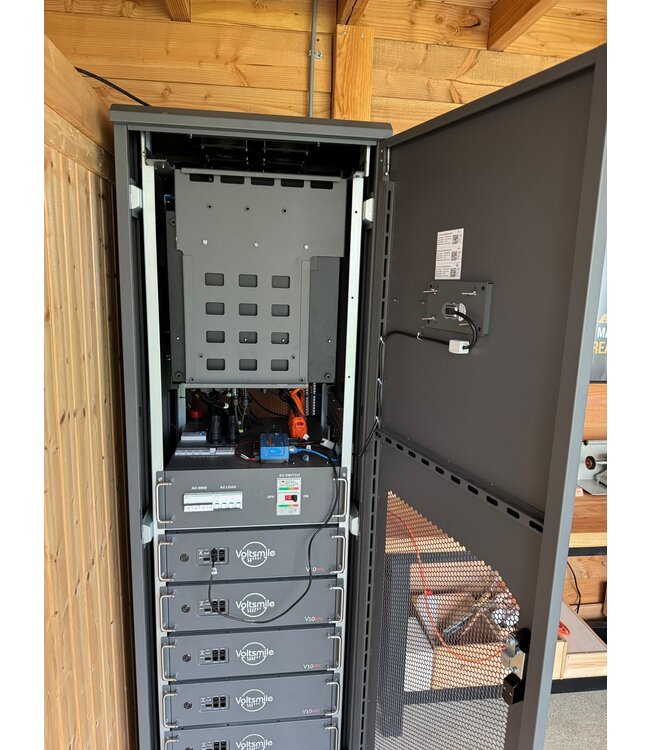

De robuuste behuizing biedt plaats aan zes RPC V10 Classic-batterijen, waarmee je een accucapaciteit van ongeveer 30 kWh kunt bereiken. Voor gebruikers die meer opslagcapaciteit nodig hebben, kan het systeem eenvoudig worden opgeschaald. Door meerdere batterij-cabinets parallel te koppelen, kan een indrukwekkende batterijcapaciteit van meer dan 300 kWh worden bereikt.

Let op: de Victron Multi RS omvormers mogen niet parallel geschakeld worden. Daarom is het maximale omvormervermogen beperkt tot de 3× Multi RS 6000 in één cabinet. Voor hogere vermogens adviseren we alternatieve Victron-configuraties zoals de MultiPlus-II of Quattro-serie.

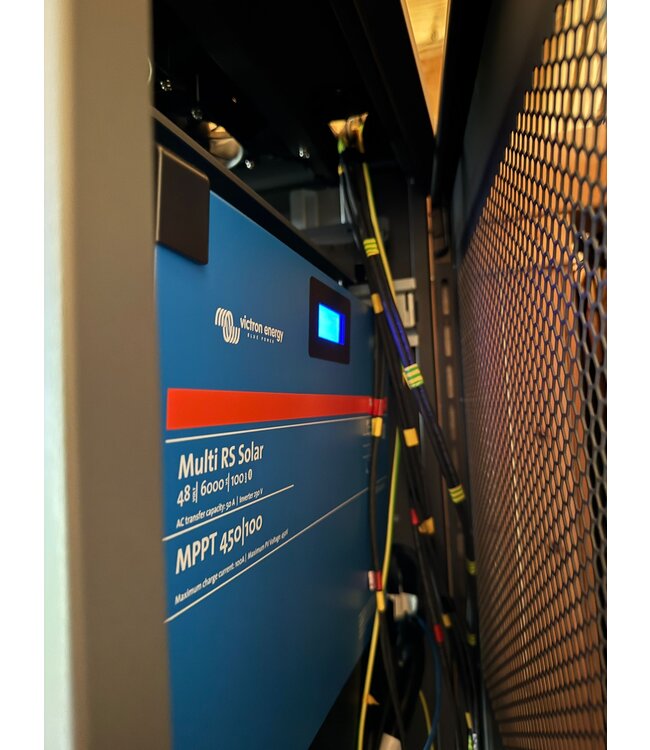

Krachtige en stille werking – 3× Victron Multi RS Solar 6000

In het hart van dit systeem vind je drie Victron Multi RS Solar 6000 omvormers. Samen bieden ze:

1. 18 kVA driefasig AC-vermogen (15 kW continu)
2. 5.000 W per fase aan continu uitgangsvermogen
3. Tot 100 A laadcapaciteit per omvormer op 48 V DC (±4,8 kW per fase)
4. Volledig geschikt voor standaard 3×25 of 3x35 A netaansluitingen

De Multi RS is bovendien bijzonder stil in gebruik, met een geluidsniveau van slechts 43 dB. Dankzij passieve koeling en intelligente ventilatorregeling is dit systeem geschikt voor elke stille omgeving.

Peakshaving: méér vermogen dan je netaansluiting

Een van de krachtigste functies van het All-in-One Cabinet met Victron Multi RS is peakshaving: het tijdelijk aanvullen van je netvermogen met energie uit de accu. Dit betekent dat je meer stroom kunt afnemen dan je netaansluiting toelaat, zónder dat je een kostbare netverzwaring hoeft aan te vragen.

Tot 21 ampère extra per fase naast je 3×25 A aansluiting

Dankzij de accubuffer en het 3-fasige vermogen van het cabinet, kun je tijdelijk pieken opvangen tot een totaal van 3×46 A. Zo beschik je over maximaal vermogen op het moment dat je het echt nodig hebt – zonder extra kosten van je netbeheerder.

Ideaal voor onder andere:

• Productiepieken of het starten van zware machines
• Elektrisch koken of verwarmen in woningen met een beperkte aansluiting
• EV-laden op locaties waar geen verzwaring mogelijk is
• Piekgebruik op dynamische contracten, wanneer stroomprijzen hoog zijn
• Kostenverlaging bij vermogensheffingen, door pieken uit het net te vermijden

Peakshaving maakt dit systeem uitermate geschikt voor zowel zakelijke gebruikers als particulieren die zoeken naar flexibiliteit, betrouwbaarheid én kostenbesparing.

Zonnepanelen direct aansluiten – tot 50 panelen via 6 MPPT-trackers

Het All-in-One Cabinet met Victron Multi RS Solar is volledig voorbereid voor directe aansluiting van zonnepanelen. In tegenstelling tot traditionele systemen met losse AC-omvormers, sluit je hier je PV-panelen rechtstreeks aan op de MPPT-ingangen van de omvormers – efficiënter, eenvoudiger en goedkoper.

6 MPPT-trackers: flexibel en krachtig

Elke Victron Multi RS Solar 6000 beschikt over 2 onafhankelijke MPPT-trackers. Met drie units in het cabinet beschik je dus over 6 MPPT-ingangen, waarmee je:

Tot circa 50 zonnepanelen kunt aansluiten

Verdeeld over 6 afzonderlijke PV-strings van ongeveer 8 tot 9 panelen per string (bij 430–500 Wp/paneel)

Zonder de noodzaak van externe PV-laders of aparte AC-omvormers

Direct DC-DC laden: maximaal rendement

Tot 99% efficiëntie bij direct laden van de accu’s via DC

Geen omzettingsverlies zoals bij AC-omvormers (DC → AC → DC)

Zeer geschikt voor off-grid toepassingen of locaties met een onbetrouwbare netspanning

Zelfvoorzienend laden mogelijk – ook bij stroomuitval

Ideaal voor gespreide dakvlakken, zoals oost-west opstellingen, verschillende hellingshoeken of zonnepanelen verspreid over meerdere gebouwen. Elke string werkt onafhankelijk via zijn eigen MPPT-tracker.

AC PV-omvormer ook mogelijk – zelfs bij netuitval

Heb je al een bestaande AC PV-omvormer van bijvoorbeeld SolarEdge? Geen probleem. Deze kan worden aangesloten op de AC OUT 1 van het cabinet.

Dankzij de ingebouwde frequentieverschuivingsfunctie regelt het systeem overschotten automatisch en voorkomt overlading. Zo blijft je AC PV-installatie actief — zelfs tijdens netstoringen, zolang de accu capaciteit over heeft.

Belangrijke grenswaarden

Het totale vermogen van aangesloten AC PV-omvormers mag niet hoger zijn dan 18 kVA, het maximum dat de drie Multi RS-units gezamenlijk kunnen verwerken

Overbelasting leidt tot afregeling via frequentieverschuiving — een veilige, Victron-gecontroleerde methode

Opslagcapaciteit: van 30 tot 300+ kWh

De standaardconfiguratie biedt ruimte aan zes RPC V10 Classic lithiumbatterijen, samen goed voor 30 kWh energieopslag.

Het systeem is volledig modulair uitbreidbaar:

• Externe batterijkasten (zoals het 22U RPC rack) voegen telkens 30 kWh toe

• Tot maximaal 63 batterijen – goed voor meer dan 300 kWh aan opslag

Zo groeit het systeem mee met je verbruik, PV-opwek of toekomstige uitbreidingen.

Slim meten = slim aansturen (inclusief energiemeter)

Voor een goed functionerend ESS-systeem is een driefasige netmeting cruciaal. Daarom wordt het cabinet standaard geleverd met een Victron energiemeter met 3 CT-klemmen, voor plaatsing bij de hoofdaansluiting in de meterkast.

• Meet realtime stroomverbruik en teruglevering

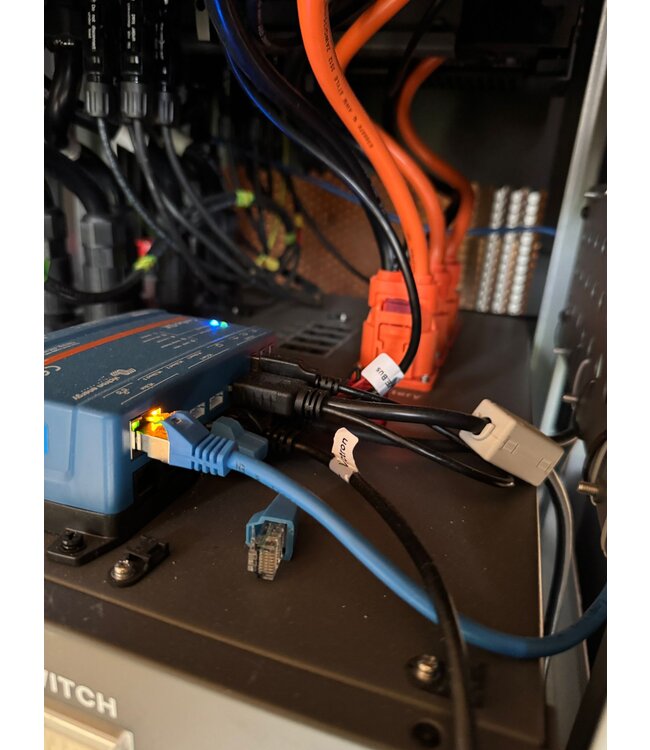

• Stuurt data via VE.Can naar de Cerbo GX in het cabinet

• Onmisbaar voor functies zoals peakshaving, zelfconsumptie en netbalancering

Communicatievereisten

Voor een correcte werking moet je:

• Een UTP-kabel (CAT5 of beter) aanleggen tussen meterkast (energieklem) en cabinet (VE.Can)

• Een extra UTP-kabel voorzien voor bedrade internetverbinding van het cabinet

✅ Victron energiemeter inbegrepen
✅ Voorbereid op 3-fase hoofdaansluitingen
✅ Volledig GX- en VRM-compatibel
