Dit set bevat:

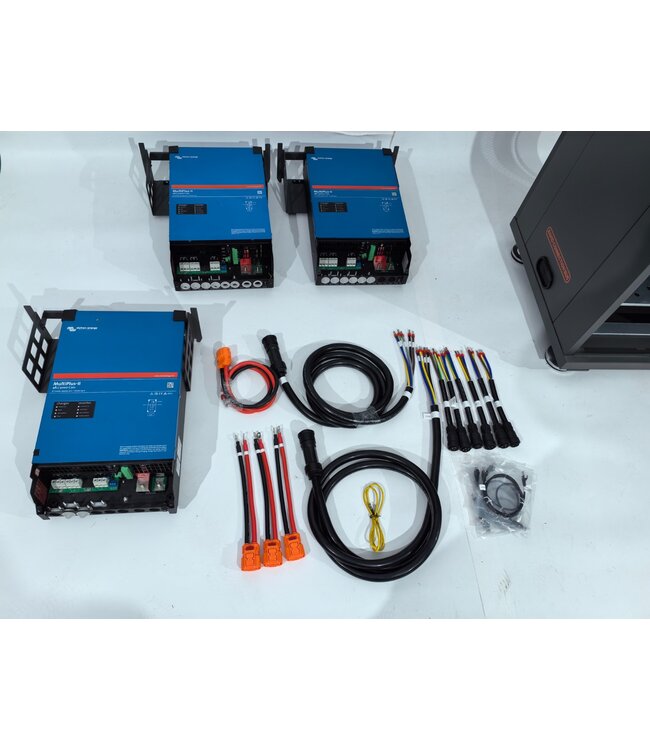

3x Victron Quattro-II 48/5000/70-50/50 230V

1x Cerbo GX met GX touch 50 beeldscherm

6x Voltsmile V10 RPC 51.2V, 5.12kwh

1x Victron Energiemeter VM-3P75CT

1x 19inch All-in-one cabinet met accessoires kit

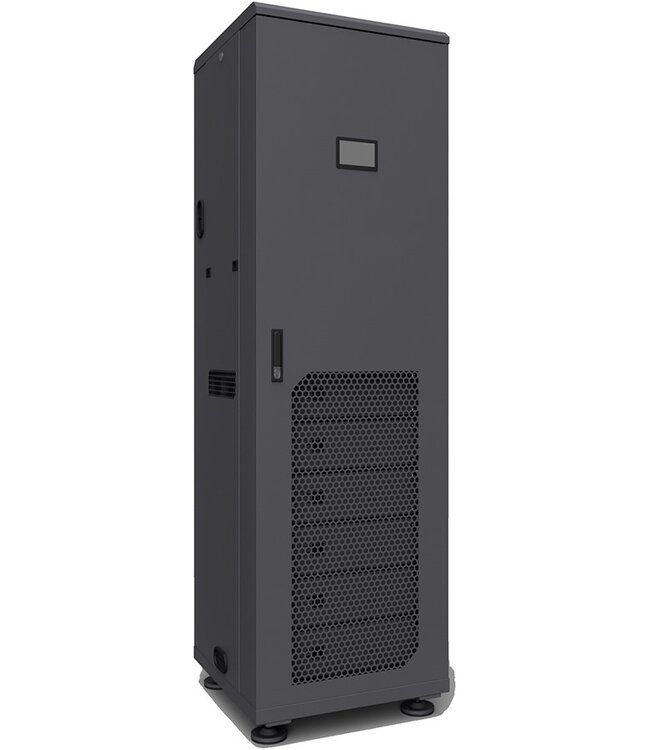

All-in-One Cabinet met 3× Victron Energy Quattro-II 48/5000/70-50
Complete oplossing voor peak shaving, noodstroom en aggregaat-ondersteuning

De Quattro-II 48/5000 past naadloos in ons Driefase All-in-One Cabinet. Daarmee ontstaat een krachtige, overzichtelijke en toekomstbestendige totaaloplossing voor energieopslag, peak shaving en noodstroomvoorziening, met bovendien de mogelijkheid om een aggregaat te integreren. Alles is ontworpen met eenvoud in installatie, betrouwbaarheid en maximale flexibiliteit als uitgangspunt.

Werking van het All-in-One Cabinet met Quattro-II

Het systeem is opgebouwd rond drie Quattro-II omvormer/laders en werkt volledig geïntegreerd binnen het Victron ESS-platform.

AC-aansluitingen

• AC-ingang 1 (net / GRID)
  Standaard intern aangesloten in het cabinet en bedoeld voor de hoofdnetaansluiting.

• AC-uitgang 1 (critical loads)
  Alle verbruikers die hierop zijn aangesloten blijven actief bij stroomuitval. Deze groep wordt in het cabinet direct via de LOAD-kabel uitgevoerd.

• AC-ingang 2 (aggregaat)
  Deze ingang is bedoeld voor een generator en moet extern worden bedraad. De interne bekabeling in het cabinet is hier niet standaard op voorbereid; de verbinding naar de Quattro-II’s dient nog te worden gemaakt.

  Belangrijk:
  Bij gebruik van een generator op AC-ingang 2 moet het systeem de stroom betrouwbaar kunnen doorzetten naar de aangesloten load, terwijl tegelijkertijd de accu’s worden geladen. Hiervoor is voldoende continu vermogen nodig om een stabiele spanning en frequentie te garanderen en storingen of uitval te voorkomen. Daarom is een stabiele driefase generator met een minimaal vermogen van 15 kW vereist voor een correcte werking van het systeem.

Bij gebruik van een generator op AC-ingang 2 is er altijd slechts één actieve stroombron: óf het net (AC-ingang 1) óf het aggregaat; gelijktijdig gebruik is niet mogelijk

Automatische generator-aansturing

Beschikt het aggregaat over een start/stop-functie, dan kan deze volledig automatisch worden aangestuurd via het open relaiscontact van de Cerbo GX.
Bijvoorbeeld: automatisch starten van de generator zodra het net (AC-ingang 1) wegvalt. Alle logica en voorwaarden zijn vrij configureerbaar via de Victron-omgeving.

Meer informatie: Generator auto-start/stop met Victron

3x Victron Quattro-II 48/5000/70-50/50 230V het hart van systeem

Elke Quattro-II levert 4000 W continu uitgangsvermogen bij 25 °C per fase en heeft maximaal laadvermogen vanuit het grid van 3,36 kW per fase. In 3-fase configuratie bedraagt het totale continue uitgangsvermogen 12 kW, waardoor elke omvormer kan dus omgerekend circa 17A per fase leveren, met een maximaal doorschakelvermogen van 50 A.

Belangrijkste specificaties:
• Continu uitgangsvermogen: 3× 4000 W (totaal 12 kW @ 25 °C)
• Acculader: 70 A / 48 VDC per unit (≈ 3,36 kW laadvermogen per fase)
• Doorschakelvermogen: 50 A AC per fase
• Volledige 3-fase werking – geschikt voor ESS, UPS en off-grid toepassingen
• Noodstroomfunctie: automatische omschakeling binnen 20 ms
• Intelligente energieregeling tussen accu, PV en net

Peak-shaving en virtuele netvergroting

Dankzij de geïntegreerde peak-shaving-functionaliteit kan het systeem circa 17 A extra per fase leveren vanuit de drie Quattro-II omvormers. Hierdoor verandert bijvoorbeeld een standaard 3×25 A netaansluiting in de praktijk in een meer dan virtuele 3×42A aansluiting op de uitgang.

In plaats van piekbelastingen volledig via het elektriciteitsnet te trekken, worden deze opgevangen vanuit de batterij. Denk aan het opstarten van zware verbruikers of het gelijktijdig inschakelen van machines. Zodra de belasting afneemt, wordt de accu automatisch bijgeladen.

Voordelen:
• Virtuele vergroting van een 3×25 A aansluiting naar ca. 3×40 A uitgangsvermogen
• Geen dure of langdurige netverzwaring nodig
• Lagere vaste netkosten en efficiënter gebruik van lokaal opgewekte zonne-energie
• Gebruikers kunnen bijvoorbeeld van een 3x35A naar een 3x25A aansluiting gaan, wat al snel tot €1300 per jaar kan besparen aan vastrechtkosten.
• Flexibel uitbreidbaar bij groeiende energiebehoefte

Compact & compleet

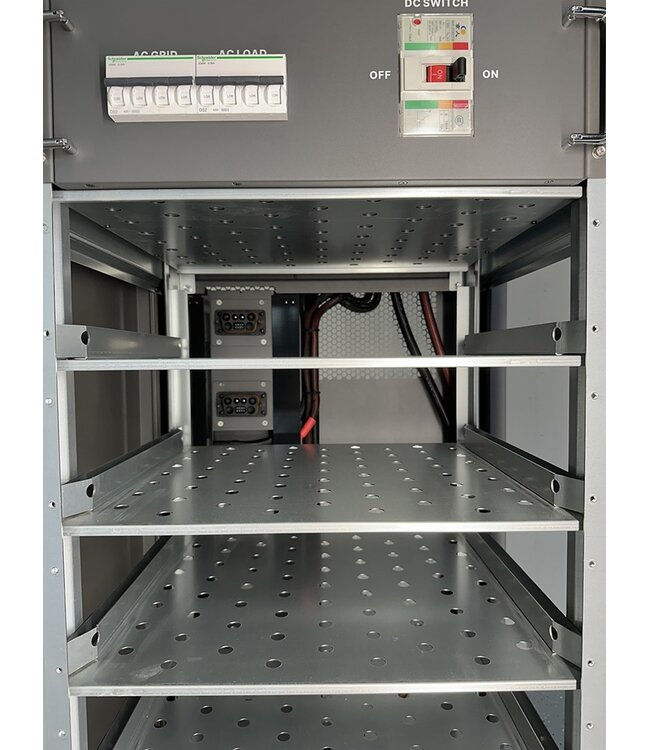

Het All-in-One Cabinet heeft een slim distributiesysteem dat zowel de AC- als DC-bekabeling ordelijk en overzichtelijk houdt. Dankzij het slimme ontwerp komen er slechts twee 5-aderige AC-kabels uit de linker of rechter buitenzijde van het cabinet, wat de installatie eenvoudig maakt. Deze AC-kabels verbinden het cabinet met de meterkast, en een installateur kan dit eenvoudig uitvoeren.

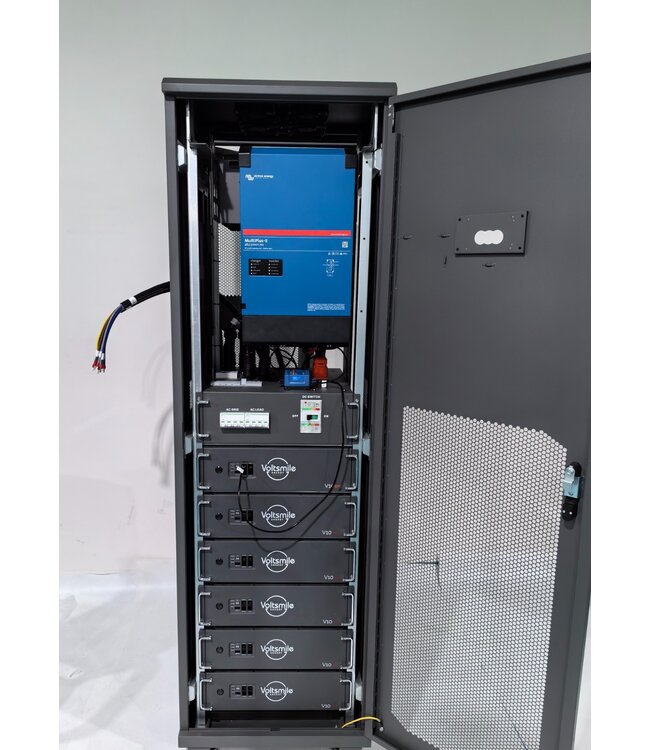

De robuuste behuizing biedt plaats aan zes RPC V10 Classic-batterijen, waarmee je een accucapaciteit van ongeveer 30 kWh kunt bereiken. Voor gebruikers die meer opslagcapaciteit nodig hebben, kan het systeem eenvoudig worden opgeschaald. Door meerdere batterij-cabinets parallel te koppelen, kan een indrukwekkende batterijcapaciteit van meer dan 300 kWh worden bereikt.

Opslagcapaciteit: van 30 tot 300+ kWh

De standaardconfiguratie biedt ruimte aan zes RPC V10 Classic lithiumbatterijen, samen goed voor 30 kWh energieopslag.

Het systeem is volledig modulair uitbreidbaar:

• Externe batterijkasten (zoals het 22U RPC rack) voegen telkens 30 kWh toe
• Tot maximaal 63 batterijen – goed voor meer dan 300 kWh aan opslag

Zo groeit het systeem mee met je verbruik, PV-opwek of toekomstige uitbreidingen.

Monitoring en integratie (Cerbo GX & GX Touch 50)

De Cerbo GX fungeert als het centrale brein van het systeem. In combinatie met de GX Touch 50 biedt het een overzichtelijke, lokale interface voor monitoring en configuratie.
Alle kernwaarden zijn inzichtelijk: accuspanning, laadstroom, netstatus, PV-opbrengst, faseverbruik en energiebalans.

Via DVCC communiceert de Cerbo GX direct met de batterijen, om laad- en ontlaadparameters dynamisch af te stemmen.

Daarnaast kan het systeem worden uitgebreid met Dynamic ESS, waarmee het inspelen op variabele energietarieven mogelijk wordt:

• Reageren op de day-ahead markt
• Laden bij lage en ontladen bij hoge stroomprijzen
• Extra rendement door dynamische energiesturing

Zo ontstaat een slim energiebeheersysteem dat niet alleen efficiënt werkt, maar ook financieel voordeel biedt.

Slim meten = slim aansturen (inclusief energiemeter)

Voor een goed functionerend ESS-systeem is een driefasige netmeting cruciaal. Daarom wordt het cabinet standaard geleverd met een Victron energiemeter met 3 CT-klemmen, voor plaatsing bij de hoofdaansluiting in de meterkast.

1. Meet realtime stroomverbruik en teruglevering
2. Stuurt data via VE.Can naar de Cerbo GX in het cabinet
3. Onmisbaar voor functies zoals peakshaving, zelfconsumptie en netbalancering
