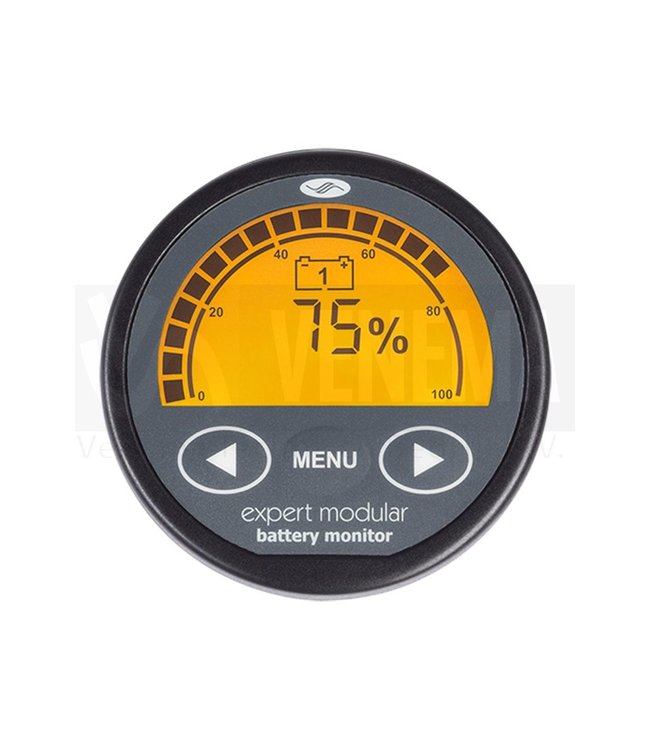

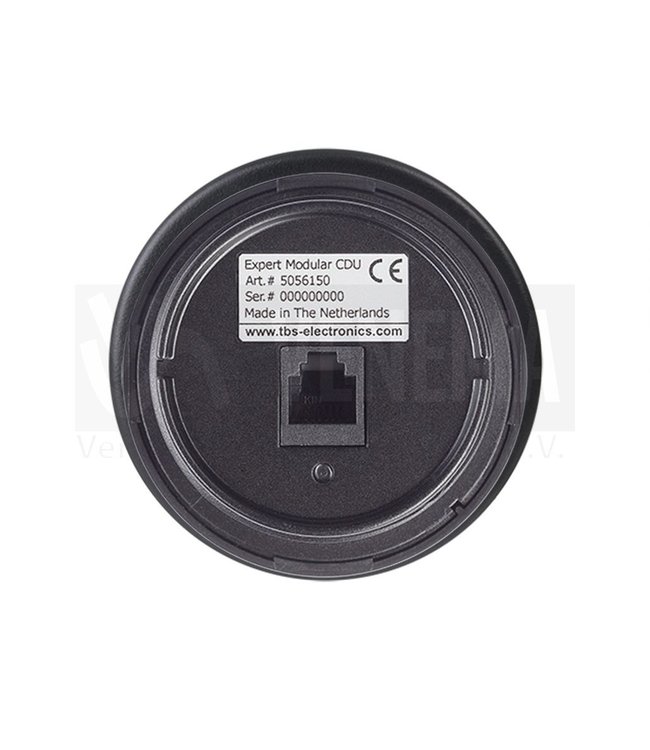

Expert Modular Controle en Display Unit (CDU)

Expert Modular Controle en Display Unit (CDU)
Expert Modular Controle en Display Unit (CDU)
Expert Modular Controle en Display Unit (CDU)
Expert Modular Controle en Display Unit (CDU)
€53,86 Excl. btw
Artikelnummer:
5056030-2

Deze Expert Modular Controle en Display Unit (CDU) is voor gebruik in combinatie met de Expert Modular shunt. Deze complete set (Expert Modular Batterijmonitor) is tevens los te verkrijgen in deze webshop. De Expert Modular is een accumonitor van de nieu Lees meer..

  • Scherpe prijzen

    Informeer voor persoonlijke korting
  • Technische Groothandel

    Een breed aanbod van A-merken
  • Technisch advies

    55 jaar specialistische kennis
  • Morgen op werkdagen in huis

    Indien voorraad en vóór 14:00 besteld

Deze Expert Modular Controle en Display Unit (CDU) is voor gebruik in combinatie met de
Expert Modular shunt. Deze complete set (Expert Modular Batterijmonitor) is tevens los te
verkrijgen in deze webshop.

De Expert Modular is een accumonitor van de nieuwste generatie. De Expert Modular set bestaat uit een intelligente shunt en een Controle en Display Unit (CDU). De shunt heeft een geoptimaliseerde footprint voor een perfecte integratie met andere DC Modular producten. Zo kunnen stroomverdelers en zekeringhouders perfect geclusterd worden rond de Expert Modular shunt basis.



Expert Modular Controle en Display Unit (CDU)

De shunt heeft een geoptimaliseerde footprint voor een perfecte integratie met andere DC Modular
producten. Zo kunnen stroomverdelers en zekeringhouders perfect geclusterd worden rond de Expert
Modular shunt basis.

Deze geavanceerde accumonitor toont niet alleen de werkelijke laadtoestand van uw accusysteem, maar
biedt ook een groot aantal extra functies voor een optimaal beheer van uw accusysteem en eventuele
besturing van externe apparatuur.

De Expert Modular werkt met een actieve shuntmodule. Alle metingen en berekeningen worden in de
actieve shuntmodule verricht, waardoor zeer hoge nauwkeurigheid bereikt wordt. De eindresultaten
worden overgedragen aan de Controle en Display Unit (CDU) over een digitale kabelverbinding. Dit zorgt
voor hoge immuniteit tegen externe stoorsignalen, zelfs in zware industriële toepassingen.

De Expert Modular kan drie accubanken monitoren. De ingangen voor accubank twee en drie kunnen
echter ook worden geconfigureerd voor andere doeleinden, zoals een mid-point spanningsmeting,
sleutelschakelaar ingang of backlight besturing. De Expert Modular kan gelijkstromen meten tot 600A
(500A continu) en spanningen tot 70 Vdc en is geschikt voor elke lood- of lithium accu van 12V tot 48V.

Eén van de vele andere beschikbare functies, is het op basis van bepaalde accu condities aansturen van
vrij te programmeren relais. Eén relais is reeds in de shunt basis aanwezig. Maar met de binnenkort te
introduceren Alarm Output Expander, kunnen er nog twee extra relais aangestuurd worden.

De installatie is zeer eenvoudig. Slechts één voedingsdraad naar de intelligente shunt basis en een enkele
plug and play ‘QuickLink’ kabel tussen de shunt basis de CDU zijn noodzakelijk. Daarnaast moet de
minpool kabel van de accu worden onderbroken om de shunt in te voegen in het hoofdstroom circuit. De
voedingsbedrading met zekeringhouder en een 10m lange Quicklink kabel zijn reeds bijgesloten in de
verpakking. Er is dus geen separate verbindingskit noodzakelijk.


Technische specificaties

Voedingsspanningsbereik 7..70Vdc
Stroomverbruik 1) (@ 12V / 24V / 48V) 10mA / 6mA / 5mA
Ingangsspanningsbereik hoofdaccu 7..70Vdc
Ingangsspanningsbereik 2e en 3e accu 1..70Vdc
Ingangsstroombereik 2) -600..+600A
Accucapaciteit bereik 10..10000Ah
Aanbevolen omgevingstemperatuur -20..+50°C
Aanbevolen opslag temperatuur -30..+70°C
Uitlezingsnauwkeurigheid:
Voltage (0.70V)
Stroom (0..10A)
Stroom (10..100A)
Stroom (100..600A)
Rest capaciteit (0..100%)
Rest tijd (0..24 uur)
Rest tijd (24..240 uur)
Amp. uren (0..10000Ah)
Power (0..42kW)
Temperatuur (-20°C..+50°C) 3)
Onderhoudsuren (0..100000 uur)

± 0.01V
± 0.01A
± 0.1A
± 1A
± 1%
± 1min
± 1hr
± 0.01Ah - 10Ah (wisselend)
± 0.01W - 1kW (wisselend)
± 0.5°C
± 1hr
Voltage meetnauwkeurigheid ± 0.3%
Huidige meetnauwkeurigheid ± 0.4%
Gewicht Shunt 290 gram
Gewicht CDU 70 gram
Beschermingsklasse IP20 (CDU paneel los IP65)
Normen CE certificaat (EMC Directive 2014/30/EU)
Inclusief EN50498 Automotive EMC

1) Gemeten met achtergrond verlichting en alarm relais uitgeschakeld
2) Afhankelijk van geselecteerde shunt. Met standaard geleverde 500A/50mV shunt (350A
continu), is het bereik gelimiteerd tot -600..+600A
3) Alleen beschikbaar wanneer een optionele temperatuur sensor is aangesloten
