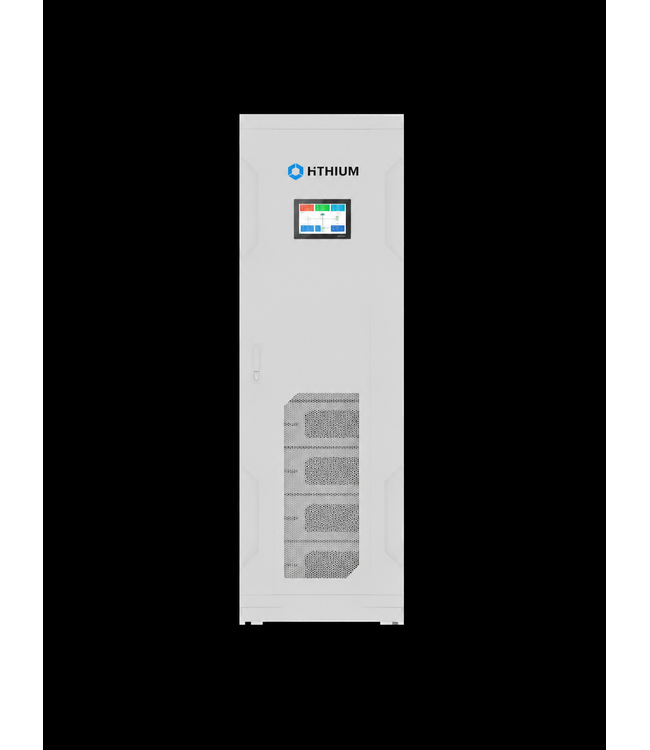

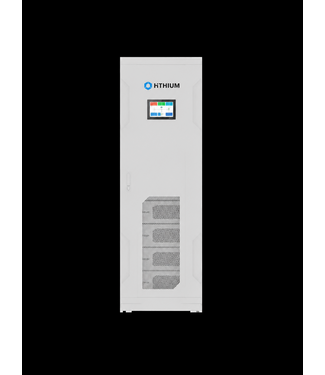

Het HiTHIUM All-in-One Cabinet 15 Kva 30 kwh is ontwikkeld voor installateurs die op zoek zijn naar een professionele, overzichtelijke en tijdbesparende oplossing voor het bouwen van een compleet Victron Energy driefase ESS-systeem. De AIO30 is geen volledig voorgemonteerd systeem, maar een slim voorbereid bouwpakket waarin alle componenten logisch zijn gepositioneerd. Hierdoor behoudt de installateur volledige flexibiliteit, terwijl de montagetijd op locatie aanzienlijk wordt verkort.

Compact & compleet

Het cabinet wordt standaard geleverd met 30 kWh batterijopslag, opgebouwd uit vier  7,5 kWh batterijmodules. Deze modules kunnen eenvoudig via het slide-in systeem in de kast worden geschoven en aangesloten.

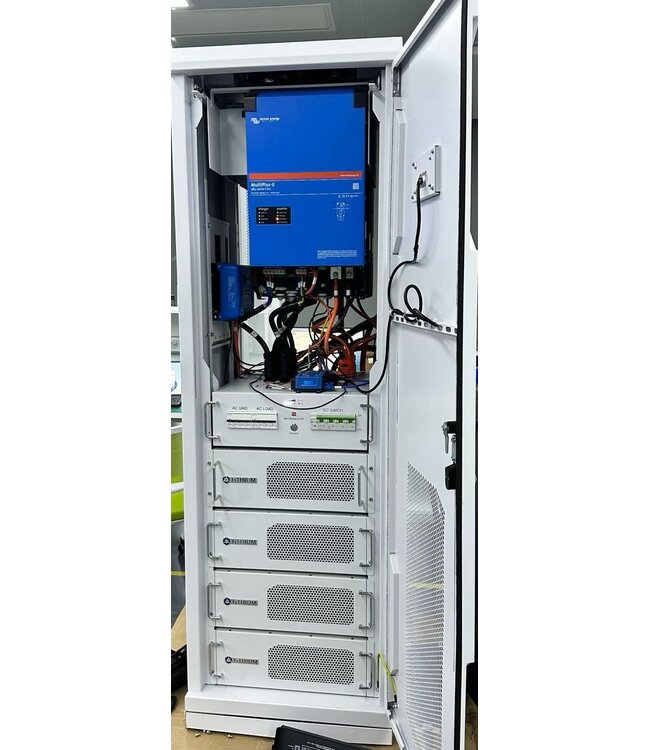

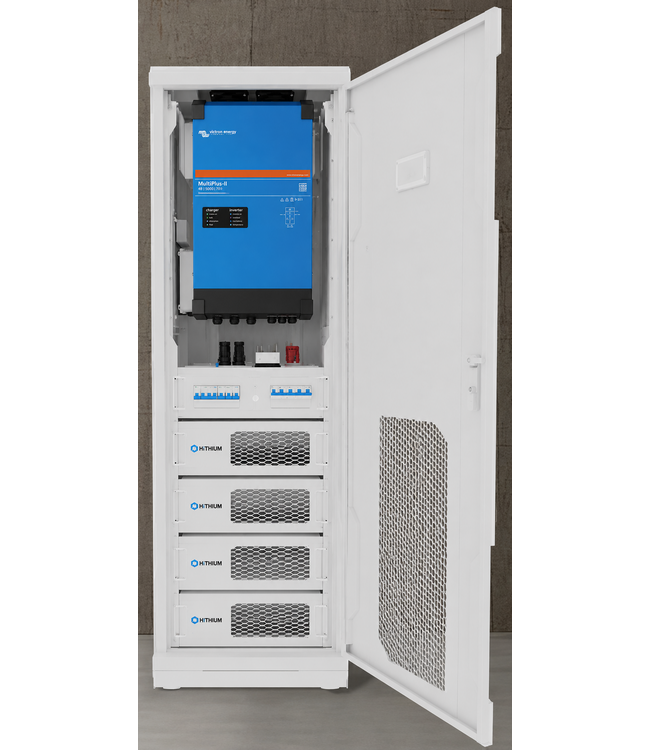

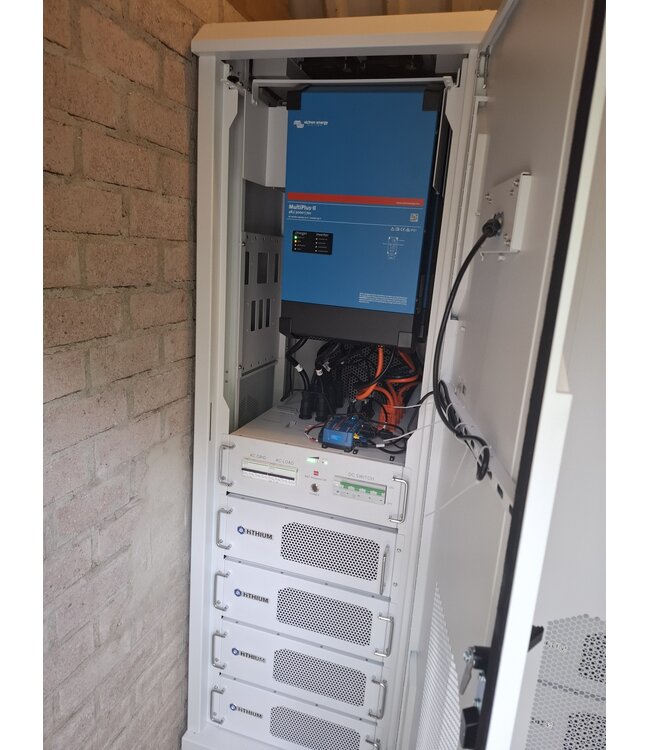

Aan de bovenzijde van het cabinet bevindt zich de montageruimte voor drie Victron MultiPlus-II omvormers. De omvormers worden overzichtelijk achter elkaar gemonteerd, waardoor een compacte en servicevriendelijke opbouw ontstaat. De Multiplus-II units (omvormers) worden door de installateur in het cabinet gemonteerd en aangesloten met de meegeleverde interne bekabeling.

In het midden van de kast bevindt zich de geïntegreerde combinerbox. Deze is reeds voorzien van:

Grid automaat D40A
Load automaat D40A
Aardlekschakelaar
Two way switch (AC Bypass)
DC-battery switch

Hierdoor hoeft de installateur niet zelf een complete verdeelinrichting samen te stellen en kan het systeem volgens de installatiehandleiding snel worden opgebouwd.

Dankzij deze opbouw ontstaat een professionele ESS-oplossing met aanzienlijk minder bekabelingswerk, minder installatietijd en een nette afwerking.

Victron MultiPlus-II 48/5000 – kern van het systeem

De Victron MultiPlus-II 48/5000 is een krachtige hybride omvormer/lader, ontwikkeld voor 3-fase energievoorzieningen. Het systeem verdeelt vermogen stabiel over alle fasen en is geschikt voor hoge vermogens en grotere netaansluitingen.

Elke MultiPlus-II levert 4000 W continu uitgangsvermogen bij 25 °C  per fase en heeft maximaal laadvermogen vanuit het grid van 3,36 kW per fase. In 3-fase configuratie bedraagt het totale continue uitgangsvermogen 12 kW, waardoor elke omvormer kan dus omgerekend circa 17A per fase leveren, met een maximaal doorschakelvermogen van 50 A.

Belangrijkste specificaties:
• Continu uitgangsvermogen: 3× 4000 W (totaal 12 kW @ 25 °C)
• Acculader: 70 A / 48 VDC per unit (≈ 3,36 kW laadvermogen per fase)
• Doorschakelvermogen: 50 A AC per fase
• Volledige 3-fase werking – geschikt voor ESS, UPS en off-grid toepassingen
• Noodstroomfunctie: automatische omschakeling binnen 20 ms
• Intelligente energieregeling tussen accu, PV en net

Peak-shaving en virtuele netvergroting

Dankzij de geïntegreerde peak-shaving-functionaliteit kan het systeem circa 17 A extra per fase leveren vanuit de drie MultiPlus-II omvormers. Hierdoor verandert bijvoorbeeld een standaard 3×25 A netaansluiting in de praktijk in een meer dan virtuele 3×42A aansluiting op de uitgang.

In plaats van piekbelastingen volledig via het elektriciteitsnet te trekken, worden deze opgevangen vanuit de batterij. Denk aan het opstarten van zware verbruikers of het gelijktijdig inschakelen van machines. Zodra de belasting afneemt, wordt de accu automatisch bijgeladen.

Voordelen:
• Virtuele vergroting van een 3×25 A aansluiting naar ca. 3×40 A uitgangsvermogen
• Geen dure of langdurige netverzwaring nodig
• Lagere vaste netkosten en efficiënter gebruik van lokaal opgewekte zonne-energie
• Gebruikers kunnen bijvoorbeeld van een 3x35A naar een 3x25A aansluiting gaan, wat al snel tot €1300 per jaar kan besparen aan vastrechtkosten.
• Flexibel uitbreidbaar bij groeiende energiebehoefte

Noodstroomvoorziening en aansluitwijze

Het All-in-One Cabinet beschikt over een geïntegreerde AC-combinatiekast met een Grid-aansluiting en een Load-aansluiting. De Grid-aansluiting is intern verbonden met de AC-ingangen van de drie MultiPlus-II omvormers, terwijl de Load-aansluiting intern is verbonden met AC-out 1 van de drie MultiPlus-II omvormers.

Bij stroomuitval of netontkoppeling schakelt het Victron ESS-systeem binnen 20 milliseconden automatisch over naar noodstroombedrijf. De MultiPlus-II omvormers nemen direct de voeding van de kritische belastingen over vanuit het batterijsysteem, waardoor essentiële apparatuur operationeel blijft.

Aansluitwijze

Er worden twee vijfaderige kabels aangelegd tussen het All-in-One Cabinet en de meterkast of hoofdverdeler:

• Kabel 1 – Grid aansluiting

Deze kabel loopt via de Victron-energiemeter, die de totale hoofdaansluiting meet. De niet-kritische belastingen worden vóór het MultiPlus-systeem aangesloten, tussen de energiemeter en de AC-ingang van de Multi’s. Deze groepen worden dus direct via het net gevoed, maar hun verbruik wordt wél meegenomen in het energiemanagement van het systeem.nDeze kabel wordt aangesloten op de Grid-aansluiting van het cabinet. Intern is deze aansluiting verbonden met de AC-ingangen van de drie MultiPlus-II omvormers.

• Kabel 2 – Load aansluiting

Deze kabel wordt aangesloten op de Load-aansluiting van het cabinet. Intern is deze aansluiting verbonden met AC-out 1 van de drie MultiPlus-II omvormers. Alle kritische groepen die tijdens een stroomuitval actief moeten blijven worden hierop aangesloten. Bij netuitval neemt het batterijsysteem automatisch de voeding van deze groepen over.

In de meterkast wordt de verdeling tussen kritische en niet-kritische groepen aangebracht. Hierdoor blijft de installatie overzichtelijk, veilig en volledig volgens de Victron ESS-installatierichtlijnen opgebouwd, terwijl de bedrijfscontinuïteit bij stroomuitval gewaarborgd blijft. Wanneer externe PV-omvormers zijn aangesloten op de AC-uitgang van het Victron-systeem, blijft de zonne-energieproductie ook bij stroomuitval functioneel. De MultiPlus-II zorgt er in dat geval voor dat de PV-omvormers actief blijven en de overtollige zonne-energie gebruiken om de accu’s te laden. Bij aansluiting van bestaande AC-PV-omvormers op de uitgang van een 3-fase systeem met 3× MultiPlus-II 48/5000 dient rekening te worden gehouden met een vermogensfactor 1,0. Dit betekent dat het totale vermogen van de PV-omvormers maximaal 15 kW mag bedragen (3 × 5000 VA × 1,0).

Monitoring en integratie (Cerbo GX & GX Touch 50)

De Cerbo GX fungeert als het centrale brein van het systeem. In combinatie met de GX Touch 50 biedt het een overzichtelijke, lokale interface voor monitoring en configuratie.
Alle kernwaarden zijn inzichtelijk: accuspanning, laadstroom, netstatus, PV-opbrengst, faseverbruik en energiebalans.

De geïntegreerde HiTHIUM batterijopslag communiceert via CAN-bus rechtstreeks met Victron Energy GX-apparatuur, waardoor DVCC volledig wordt ondersteund en alle batterijgegevens realtime beschikbaar zijn.

Daarnaast kan het systeem worden uitgebreid met Dynamic ESS, waarmee het inspelen op variabele energietarieven mogelijk wordt:

• Reageren op de day-ahead markt
• Laden bij lage en ontladen bij hoge stroomprijzen
• Extra rendement door dynamische energiesturing

Zo ontstaat een slim energiebeheersysteem dat niet alleen efficiënt werkt, maar ook financieel voordeel biedt.

Opslagcapaciteit: van 30 kWh tot honderden kilowatturen

Het HiTHIUM All in one cabinets zijn volledig modulair opgebouwd en eenvoudig uit te breiden naarmate de energiebehoefte groeit.

De basisconfiguratie beschikt over 30 kWh batterijopslag. Wanneer meer opslagcapaciteit gewenst is, kunnen externe batterijkasten worden toegevoegd, zoals het HiTHIUM ARKVOLT R30 22U batterijrack. Iedere extra R30 batterijkast voegt ruim 30 kWh extra opslagcapaciteit toe aan het systeem.

Daarnaast kunnen ook andere HiTHIUM batterijsystemen, zoals de ARKVOLT L16 16 kWh batterij, worden geïntegreerd binnen dezelfde energieopslaginstallatie.

Dankzij deze modulaire opbouw groeit het systeem eenvoudig mee met een toenemend energieverbruik of toekomstige uitbreidingen van de locatie. Hierdoor kan de totale opslagcapaciteit worden uitgebreid van 30 kWh naar tientallen of zelfs honderden kilowatturen, zonder ingrijpende aanpassingen aan de bestaande installatie.

Ruimte voor DC-DC MPPT-laadregelaar

Aan de linkerzijde van het All-in-One Cabinet is ruimte voorzien voor de integratie van een Victron MPPT-laadregelaar. Hierdoor kunnen zonnepanelen rechtstreeks dc-dc worden gekoppeld aan het energieopslagsysteem, zonder dat hiervoor extra ruimte nodig is. Het cabinet biedt plaats aan diverse Victron SmartSolar MPPT-regelaars uit zowel de 150V- als 250V-serie, waardoor een complete ESS-oplossing met batterijopslag, omvormers en zonne-energie overzichtelijk in één behuizing kan worden ondergebracht.

Slim meten = slim aansturen (inclusief energiemeter)

Voor een goed functionerend ESS-systeem is een driefasige netmeting cruciaal. Daarom wordt het cabinet standaard geleverd met een Victron energiemeter met 3 CT-klemmen, voor plaatsing bij de hoofdaansluiting in de meterkast.

Meet realtime stroomverbruik en teruglevering
Stuurt data via VE.Can naar de Cerbo GX in het cabinet
Onmisbaar voor functies zoals peakshaving, zelfconsumptie en netbalancering

Technische specificaties – HiTHIUM All-in-one cabinet 15 Kva 30 kwh
