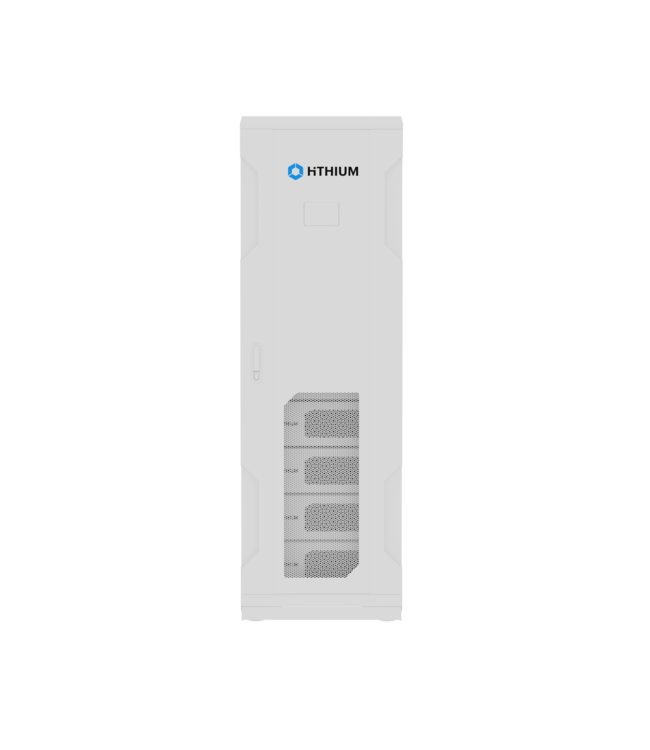

Hithium All-in-one cabinet Multi RS Solar 18Kva - 30,72 kwh

Het HiTHIUM All-in-One Cabinet is standaard ontwikkeld voor de toepassing van drie Victron MultiPlus-II omvormers. Bij deze uitvoering monteert de installateur de MultiPlus-II-units zelf in het cabinet en verzorgt vervolgens de complete AC- en DC-bekabeling. Voor de Victron Multi RS Solar is deze standaard configuratie echter niet geschikt. De Multi RS Solar is breder uitgevoerd dan een MultiPlus-II en bovendien bevinden de AC- en DC-aansluitingen zich aan de tegenovergestelde zijde. Hierdoor passen de standaard montagebeugels niet en is montage zonder aanpassingen niet mogelijk.

Om toch de voordelen van het HiTHIUM All-in-One Cabinet te combineren met de krachtige prestaties van de Victron Multi RS Solar heeft VenemaTech hiervoor een eigen oplossing ontwikkeld. Wij passen de originele montagebeugels aan en monteren de drie Multi RS Solar-omvormers omgekeerd in het cabinet. Hierdoor bevinden de aansluitingen zich aan de binnenzijde van het cabinet en zijn de omvormers mechanisch perfect passend. Tevens worden de drie omvormers door ons volledig intern voorbekabeld, zodat de installateur deze werkzaamheden op locatie niet meer hoeft uit te voeren.

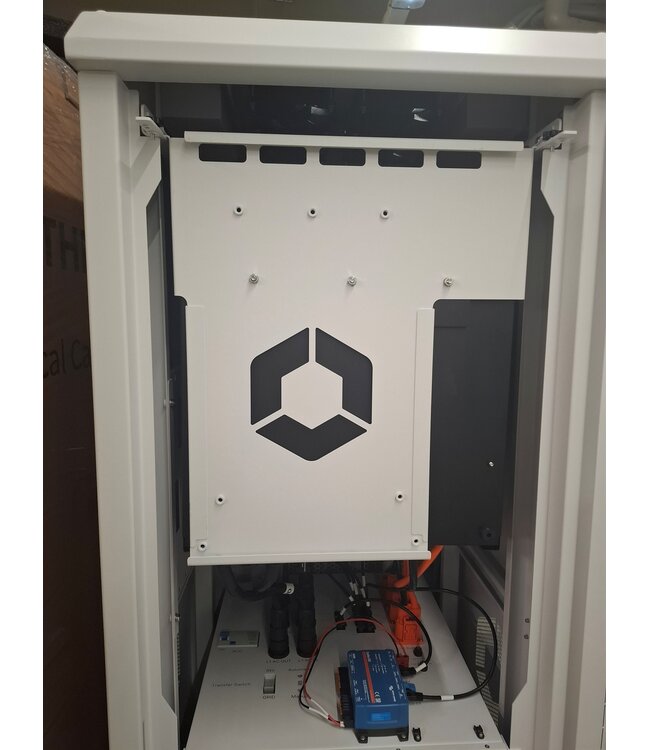

Wanneer de deur van het cabinet wordt geopend, kijk je daardoor tegen de achterzijde van de Multi RS Solar-omvormers aan. Dit is een bewuste keuze om de omvormers optimaal in het cabinet te kunnen integreren. Zodra de deur gesloten is, is hiervan uiteraard niets zichtbaar en behoudt het systeem zijn strakke, professionele uitstraling.

Het resultaat is een uniek HiTHIUM All-in-One Cabinet met drie volledig geïntegreerde Victron Multi RS Solar-omvormers, exclusief door VenemaTech samengesteld. Hierdoor profiteer je van een aanzienlijk kortere installatietijd, een nette afwerking en de zekerheid dat alle mechanische aanpassingen en interne bekabeling vooraf professioneel zijn uitgevoerd. Zo combineer je de krachtige prestaties van de Victron Multi RS Solar met het compacte ontwerp en de geïntegreerde beveiligingen van het HiTHIUM All-in-One Cabinet.

Inhoud set:

3x Multi RS Solar 48/6000/100-450/100

1x Cerbo GX met GX touch 50 beeldscherm

4× Hithium 7,5 kWh batterijmodules inclusief BMS (totale opslagcapaciteit 30 kWh)

1x 19inch Hithium All-in-one cabinet met accessoires kit

1x Victron Energiemeter VM-3P75CT

Compact & compleet

Het cabinet wordt standaard geleverd met 30 kWh batterijopslag, opgebouwd uit vier  7,5 kWh batterijmodules. Deze modules kunnen eenvoudig via het slide-in systeem in de kast worden geschoven en aangesloten.

Aan de bovenzijde van het cabinet bevindt zich de drie Victron Multi RS omvormers. De omvormers worden overzichtelijk achter elkaar gemonteerd, waardoor een compacte en servicevriendelijke opbouw ontstaat.

In het midden van de kast bevindt zich de geïntegreerde combinerbox. Deze is reeds voorzien van:

• Grid automaat D40A
• Load automaat D40A
• Aardlekschakelaar
• Two way switch (AC Bypass)
• DC-battery switch

Hierdoor hoeft de installateur niet zelf een complete verdeelinrichting samen te stellen en kan het systeem volgens de installatiehandleiding snel worden opgebouwd.

Dankzij deze opbouw ontstaat een professionele ESS-oplossing met aanzienlijk minder bekabelingswerk, minder installatietijd en een nette afwerking.

3x Victron Multi RS Solar 48/6000 – kern van het systeem

De Multi RS-serie is een stille, efficiënte en compacte oplossing voor moderne ESS-systemen. Met een geluidsniveau van maximaal 43 dB en een gewicht van slechts 11 kg per stuk is deze omvormer een lichtgewicht alternatief voor een MultiPlus-II 48/5000, die ongeveer 30 kg weegt. In dit pakket zijn drie Multi RS Solar 6000-units opgenomen, samen goed voor 18 kVA driefasig vermogen, 5 kW continu per fase en 100 A 48DC-laadcapaciteit per omvormer. Hierdoor ontstaat een krachtige en PV-geïntegreerde totaaloplossing voor uiteenlopende 3-fase toepassingen.

Belangrijkste specificaties:
• Continu uitgangsvermogen: Verhoogt lineair van 4800 W per fase bij 46 VDC
tot 5300 W per fase bij 52 VDC  (totaal rond 15,5 kW @ 25 °C)
• Acculader: 100 A / 48 VDC per unit (≈ 4,8 kW laadvermogen per fase)
• Doorschakelvermogen: 50 A AC per fase
• Volledige 3-fase werking – geschikt voor ESS, UPS en off-grid toepassingen
• Noodstroomfunctie: automatische omschakeling binnen 20 ms
• Intelligente energieregeling tussen accu, PV en net

KLIK HIER VOOR DE DATASHEET VAN DE MULTI RS SOLAR

Hoog vermogen omvormer
Hoog piekvermogen - De omvormer is in staat om, gedurende 3 seconden, het maximale AC uitgangsvermogen te leveren tot een piek van 9000 W en 7000 W voor 4 minuten. Dit ondersteunt een soepele werking voor het opstarten van een motor en andere veeleisende piekbelastingen.

Continu uitgangsvermogen met zonne boost - Het continue uitgangsvermogen bij een omgevingstemperatuur van 25 °C, bij 52 VDC, is 5300 W. In combinatie met zonneenergie van de ingebouwde MPPT wordt dit verhoogd met ongeveer 10 % tot 5800W.

Geïsoleerde PV verbindingen voor extra veiligheid - Volledige galvanische isolatie tussen PV- en accuverbindingen biedt extra algehele systeem veiligheid.

Bescherming tegen temperatuur - Bescherming te hoge temperatuur en vermogensvermindering bij te hoge temperaturen.

Peak-shaving en virtuele netvergroting

Dankzij de geïntegreerde peak-shaving-functionaliteit kan het systeem circa 21 A extra per fase leveren vanuit de drie MultiPlus-II omvormers. Hierdoor verandert bijvoorbeeld een standaard 3×25 A netaansluiting in de praktijk in een meer dan virtuele 3×46A aansluiting op de uitgang.

In plaats van piekbelastingen volledig via het elektriciteitsnet te trekken, worden deze opgevangen vanuit de batterij. Denk aan het opstarten van zware verbruikers of het gelijktijdig inschakelen van machines. Zodra de belasting afneemt, wordt de accu automatisch bijgeladen.

25 A (net) + 21 A (accu) = ±46 A piekvermogen per fase

Voordelen:
• Virtuele vergroting van een 3×25 A aansluiting naar ca. 3×46 A uitgangsvermogen
• Geen dure of langdurige netverzwaring nodig
• Lagere vaste netkosten en efficiënter gebruik van lokaal opgewekte zonne-energie
• Flexibel uitbreidbaar bij groeiende energiebehoefte

Jaarlijkse besparing

Door deze piekondersteuning kan vaak de netaansluiting veilig worden teruggezet van 3×35A naar 3×25A.

Dat bespaart ± €1.300 per jaar aan vastrechtkosten.

Optimale benutting van de zonnepanelen

Een belangrijk voordeel van de gekozen configuratie is dat de zonnepanelen rechtstreeks op de drie Victron Multi RS Solar 48/6000 worden aangesloten. Iedere Multi RS Solar beschikt over twee volledig onafhankelijke MPPT-trackers, waardoor het complete systeem in totaal zes afzonderlijke MPPT-ingangen heeft. Doordat iedere MPPT onafhankelijk werkt, kunnen verschillende dakvlakken, oriëntaties en hellingshoeken afzonderlijk worden aangesloten. Hierdoor wordt de opbrengst van de zonnepanelen optimaal benut en hebben schaduw of afwijkende dakrichtingen minder invloed op de totale energieopbrengst.

Per MPPT bedraagt de maximaal toegestane PV-ingangsspanning 450 VDC. Bij het ontwerpen van de strings moet altijd rekening worden gehouden met de openklemspanning (Voc) van de zonnepanelen. Deze spanning neemt namelijk toe bij lage buitentemperaturen. Ook tijdens de koudste winterdagen moet de totale stringspanning daarom altijd onder de maximale 450 VDC blijven.

Met de meeste gangbare zonnepanelen betekent dit in de praktijk dat er doorgaans acht tot negen zonnepanelen per MPPT-tracker in serie kunnen worden aangesloten. Het exacte aantal is echter afhankelijk van het gekozen paneeltype, de Voc op de datasheet en de temperatuurcoëfficiënt van het paneel.

Wanneer bekend is welke zonnepanelen worden toegepast, rekenen wij de complete stringindeling graag voor je uit. Aan de hand van de datasheet bepalen wij exact hoeveel panelen er veilig per MPPT aangesloten kunnen worden, zodat de installatie onder alle weersomstandigheden binnen de technische specificaties van Victron blijft.

Doordat iedere Multi RS Solar beschikt over een geïntegreerde PV-lader, is een losse MPPT-regelaar bovendien niet meer nodig. Dit zorgt voor een overzichtelijke installatie met minder componenten, minder bekabeling en een hoger totaalrendement.

Noodstroomvoorziening en aansluitwijze

Het All-in-One Cabinet beschikt over een geïntegreerde AC-combinatiekast met een Grid-aansluiting en een Load-aansluiting. De Grid-aansluiting is intern verbonden met de AC-ingangen van de drie Multi  RS omvormers, terwijl de Load-aansluiting intern is verbonden met AC-out 1 van de drie MultiPlus RS omvormers.

Bij stroomuitval of netontkoppeling schakelt het Victron ESS-systeem binnen 20 milliseconden automatisch over naar noodstroombedrijf. De drie Multi RS omvormers nemen direct de voeding van de kritische belastingen over vanuit het batterijsysteem, waardoor essentiële apparatuur operationeel blijft.

Aansluitwijze

Er worden twee vijfaderige kabels aangelegd tussen het All-in-One Cabinet en de meterkast of hoofdverdeler:

• Kabel 1 – Grid aansluiting

Deze kabel loopt via de Victron-energiemeter, die de totale hoofdaansluiting meet. De niet-kritische belastingen worden vóór de AC-IN Multi RS-systeem aangesloten, tussen de energiemeter en de AC-ingang van de Multi’s. Deze groepen worden dus direct via het net gevoed, maar hun verbruik wordt wél meegenomen in het energiemanagement van het systeem.Deze kabel wordt aangesloten op de Grid-aansluiting van het cabinet. Intern is deze aansluiting verbonden met de AC-ingangen van de drie Multi RS solar omvormers.

• Kabel 2 – Load aansluiting

Deze kabel wordt aangesloten op de Load-aansluiting van het cabinet. Intern is deze aansluiting verbonden met AC-out 1 van de drie Multi RS omvormers. Alle kritische groepen die tijdens een stroomuitval actief moeten blijven worden hierop aangesloten. Bij netuitval neemt het batterijsysteem automatisch de voeding van deze groepen over.

In de meterkast wordt de verdeling tussen kritische en niet-kritische groepen aangebracht. Hierdoor blijft de installatie overzichtelijk, veilig en volledig volgens de Victron ESS-installatierichtlijnen opgebouwd, terwijl de bedrijfscontinuïteit bij stroomuitval gewaarborgd blijft. Wanneer externe PV-omvormers zijn aangesloten op de AC-uitgang van het Victron-systeem, blijft de zonne-energieproductie ook bij stroomuitval functioneel. De Multi RS zorgt er in dat geval voor dat de PV-omvormers actief blijven en de overtollige zonne-energie gebruiken om de accu’s te laden. Bij aansluiting van bestaande AC-PV-omvormers op de uitgang van een 3-fase systeem met 3× Multi RS Solar 48/6000 dient rekening te worden gehouden met een vermogensfactor 1,0. Dit betekent dat het totale vermogen van de PV-omvormers maximaal 18 kW mag bedragen (3 × 6000 VA × 1,0).

Monitoring en integratie (Cerbo GX & GX Touch 50)

De Cerbo GX fungeert als het centrale brein van het systeem. In combinatie met de GX Touch 50 biedt het een overzichtelijke, lokale interface voor monitoring en configuratie.
Alle kernwaarden zijn inzichtelijk: accuspanning, laadstroom, netstatus, PV-opbrengst, faseverbruik en energiebalans.

De geïntegreerde HiTHIUM batterijopslag communiceert via CAN-bus rechtstreeks met Victron Energy GX-apparatuur, waardoor DVCC volledig wordt ondersteund en alle batterijgegevens realtime beschikbaar zijn.

Daarnaast kan het systeem worden uitgebreid met Dynamic ESS, waarmee het inspelen op variabele energietarieven mogelijk wordt:

• Reageren op de day-ahead markt
• Laden bij lage en ontladen bij hoge stroomprijzen
• Extra rendement door dynamische energiesturing

Zo ontstaat een slim energiebeheersysteem dat niet alleen efficiënt werkt, maar ook financieel voordeel biedt.

Opslagcapaciteit: van 30 kWh tot honderden kilowatturen

Het HiTHIUM All in one cabinets zijn volledig modulair opgebouwd en eenvoudig uit te breiden naarmate de energiebehoefte groeit. De basisconfiguratie beschikt over 30 kWh batterijopslag.

De batterijopslag is opgebouwd als 19 inch batterijkast en bestaat uit vier afzonderlijke batterijmodules van elk 7,5 kWh. Iedere batterijmodule heeft een nominale spanning van 12,8V. Door vier modules in serie te schakelen (schuiven) ontstaat een volledig 51,2V batterijsysteem met een totale opslagcapaciteit van ruim 30 kWh.

Daarnaast ondersteunt het Hithium BMS communicatie met Victron-systemen via CAN-bus en is het volledig DVCC-compatibel. Hierdoor kunnen laad- en ontlaadstromen, spanningslimieten en temperatuurgegevens rechtstreeks met het Victron GX-platform worden uitgewisseld voor een optimale en veilige systeemwerking.

Wanneer meer opslagcapaciteit gewenst is, kunnen externe batterijkasten worden toegevoegd, zoals het HiTHIUM ARKVOLT R30 22U batterijrack. Iedere extra R30 batterijkast voegt ruim 30 kWh extra opslagcapaciteit toe aan het systeem.

Dankzij deze modulaire opbouw groeit het systeem eenvoudig mee met een toenemend energieverbruik of toekomstige uitbreidingen van de locatie. Hierdoor kan de totale opslagcapaciteit worden uitgebreid van 30 kWh naar tientallen of zelfs honderden kilowatturen, zonder ingrijpende aanpassingen aan de bestaande installatie.

Slim meten = slim aansturen (inclusief energiemeter)

Voor een goed functionerend ESS-systeem is een driefasige netmeting cruciaal. Daarom wordt het cabinet standaard geleverd met een Victron energiemeter met 3 CT-klemmen, voor plaatsing bij de hoofdaansluiting in de meterkast.

Meet realtime stroomverbruik en teruglevering
Stuurt data via VE.Can naar de Cerbo GX in het cabinet
Onmisbaar voor functies zoals peakshaving, zelfconsumptie en netbalancering

Technische specificaties – HiTHIUM All-in-one cabinet 18 Kva 30 kwh
