Dit set bevat:

3x Victron Multi RS19 Solar 48/6000/100-450/100

1x Victron Ekrano GX

3x Voltsmile V10 RPC 51.2V, 5.12kwh

1x Victron Energiemeter VM-3P75CT

1x RS19 All-in-one cabinet met accessoires

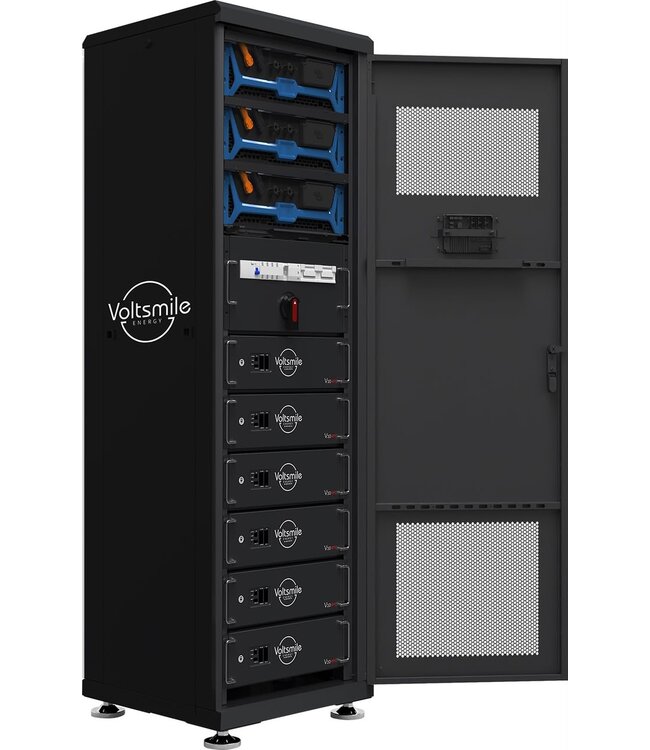

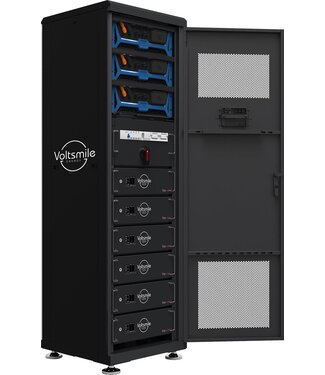

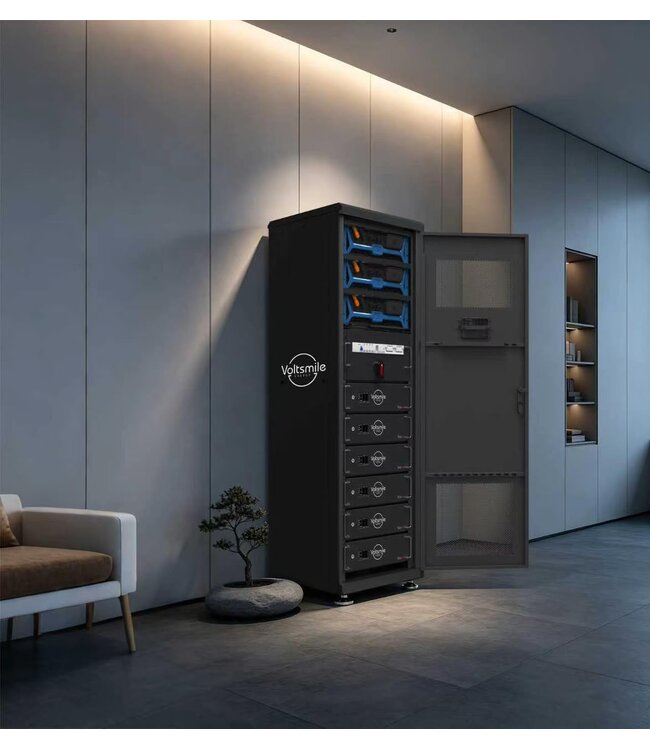

Het RS19 All-in-One Cabinet is ontwikkeld om een compleet 3-fase Victron ESS-systeem zo eenvoudig, compact en professioneel mogelijk op te bouwen. In plaats van alle omvormers, beveiligingen, AC- en DC-verdeling, besturing en batterijopslag afzonderlijk te monteren en te bekabelen, zijn deze onderdelen samengebracht in één voorbereid cabinet.

Het cabinet biedt ruimte voor drie Victron Multi RS19 Solar omvormers en maximaal zes VoltSmile V10 RPC batterijmodules. De AC- en DC-verdeling, beveiligingen, AC-bypass, DC-battery switch, aansluitterminals en Ekrano GX zijn al in het cabinet geïntegreerd.

Hierdoor kan de installateur de RS19-omvormers en batterijmodules direct in het cabinet monteren en aansluiten. De eigen Grid- en Load-bekabeling wordt rechtstreeks op het cabinet aangesloten. Dit zorgt voor een grotendeels plug-and-play installatie met aanzienlijk minder bekabelingswerk, een kortere installatietijd en een professionele afwerking.

RS19 All-in-One Cabinet compact & compleet

Het RS19 All-in-One Cabinet is ontwikkeld als complete en compacte basis voor een 3-fase ESS-systeem met drie Victron Multi RS19 Solar 48/6000/100-450/100 omvormers. De kast combineert de omvormers, AC- en DC-verdeling en modulaire batterijopslag in één overzichtelijke oplossing.
In het middengedeelte van het cabinet bevinden zich de geïntegreerde AC- en DC-componenten.

Aan de voorzijde zijn de belangrijkste beveiligingen en schakelaars direct bereikbaar:
- D40 gridautomaat
- D40 loadautomaat
- Aardlekschakelaar
- Two-way switch / AC-bypass
- DC-battery switch

De two-way switch functioneert als AC-bypass. Hiermee kan de AC-zijde worden omgeschakeld zodat de aangesloten load rechtstreeks vanuit het elektriciteitsnet wordt gevoed en de omvormers worden gepasseerd. Dit is bijvoorbeeld praktisch tijdens onderhoud of service aan de omvormers, terwijl de achterliggende installatie van netspanning voorzien kan blijven.

Daarnaast is het cabinet voorzien van een DC-battery switch. Hiermee kan de DC-verbinding tussen de batterijmodules en de drie RS19-omvormers worden onderbroken. Zo kunnen de batterijen centraal van de omvormers worden afgeschakeld voor bijvoorbeeld installatie, onderhoud of service.

Hierdoor hoeft de installateur niet zelf een complete verdeelinrichting samen te stellen en kan het systeem snel en overzichtelijk worden opgebouwd.

In de deur van het cabinet is een Victron Ekrano GX geïntegreerd. De Ekrano GX vormt de centrale besturing en monitoring van het complete ESS-systeem. Via het geïntegreerde touchscreen heeft de gebruiker direct toegang tot de belangrijkste systeeminformatie en instellingen, waaronder de RS19-omvormers, batterijstatus, laad- en ontlaadvermogen en energiestromen.

Aan de achterzijde van het RS19 cabinet bevinden zich geïntegreerde Phoenix Contact-aansluitterminals voor zowel Grid als Load. Hierdoor hoeft de installateur de AC-bekabeling niet rechtstreeks op de afzonderlijke omvormers of interne componenten aan te sluiten.

De eigen AC-kabels vanuit de meterkast kunnen rechtstreeks op de Grid-terminals van het cabinet worden aangesloten. De AC-kabel naar de achterliggende installatie of verbruikers wordt rechtstreeks aangesloten op de Load-terminals.

De interne AC-bekabeling vanaf deze terminals naar de beveiligingen, AC-bypass en de drie RS19-omvormers is al in het cabinet geïntegreerd. Hierdoor vormt het cabinet één centraal aansluitpunt voor de AC-installatie.

Dit maakt de installatie overzichtelijk: de installateur brengt zijn eigen Grid- en Load-kabels naar het cabinet, sluit deze aan op de daarvoor bestemde Phoenix Contact-terminals en hoeft niet zelf de volledige interne AC-verdeling tussen de drie omvormers, automaten en bypass op te bouwen.

Dit vermindert het bekabelingswerk op locatie en zorgt voor een nette, overzichtelijke en servicevriendelijke installatie.

3x Victron Multi RS19 Solar 48/6000/100-450/100 – kern van het systeem

De Victron Multi RS19 Solar is een krachtige, stille en efficiënte omvormer/lader voor moderne ESS-systemen. In het RS19 All-in-One Cabinet worden drie Multi RS19 Solar-units toegepast, samen goed voor 18 kVA driefasig omvormervermogen. De Multi RS19 Solar combineert een 6 kVA omvormer/lader met geïntegreerde zonne-laadregelaars in één compacte 19-inch unit. Hierdoor kunnen PV-panelen rechtstreeks op de RS19 worden aangesloten, zonder dat hiervoor losse MPPT-laadregelaars nodig zijn.

Per RS19 is circa 5 kW continu AC-vermogen per fase beschikbaar en maximaal 100 A laadcapaciteit aan de 48 V DC-zijde. Met drie units ontstaat daarmee een krachtige 3-fase ESS-oplossing met maximaal 300 A DC-laadcapaciteit vanuit de omvormers.

Een belangrijk voordeel van de RS19 is de compacte 19-inch uitvoering. De drie units worden rechtstreeks in het daarvoor voorbereide rackgedeelte van het All-in-One Cabinet gemonteerd en aangesloten op de geïntegreerde AC- en DC-infrastructuur.

Daarnaast is de RS-serie ontwikkeld voor een stille werking. Met een geluidsniveau tot circa 43 dB vormt de RS19 een interessante oplossing voor situaties waar naast vermogen ook een laag geluidsniveau belangrijk is.

De combinatie van drie RS19-units, geïntegreerde PV-laadregelaars, VoltSmile RPC batterijopslag en de Ekrano GX maakt het cabinet tot één complete 3-fase ESS- en zonne-energieoplossing.

Belangrijkste specificaties:
• Continu uitgangsvermogen: Verhoogt lineair van 4800 W per fase bij 46 VDC
tot 5300 W per fase bij 52 VDC (totaal rond 15,5 kW @ 25 °C)
• Acculader: 100 A / 48 VDC per unit (≈ 4,8 kW laadvermogen per fase)
• Doorschakelvermogen: 50 A AC per fase
• Volledige 3-fase werking – geschikt voor ESS, UPS en off-grid toepassingen
• Noodstroomfunctie: automatische omschakeling binnen 20 ms
• Intelligente energieregeling tussen accu en net

Hoog vermogen omvormer
Hoog piekvermogen - De omvormer is in staat om, gedurende 3 seconden, het maximale AC uitgangsvermogen te leveren tot een piek van 9000 W en 7000 W voor 4 minuten. Dit ondersteunt een soepele werking voor het opstarten van een motor en andere veeleisende piekbelastingen.

Continu uitgangsvermogen met zonne boost - Het continue uitgangsvermogen bij een omgevingstemperatuur van 25 °C, bij 52 VDC, is 5300 W. In combinatie met zonneenergie van de ingebouwde MPPT wordt dit verhoogd met ongeveer 10 % tot 5800W.

Geïsoleerde PV verbindingen voor extra veiligheid - Volledige galvanische isolatie tussen PV- en accuverbindingen biedt extra algehele systeem veiligheid.

Bescherming tegen temperatuur - Bescherming te hoge temperatuur en vermogensvermindering bij te hoge temperaturen.

Peak-shaving en virtuele netvergroting

Dankzij de geïntegreerde peak-shaving-functionaliteit kan het systeem circa 21 A extra per fase leveren vanuit de drie Multi RS19 omvormers. Hierdoor verandert bijvoorbeeld een standaard 3×25 A netaansluiting in de praktijk in een meer dan virtuele 3×46A aansluiting op de uitgang.

In plaats van piekbelastingen volledig via het elektriciteitsnet te trekken, worden deze opgevangen vanuit de batterij. Denk aan het opstarten van zware verbruikers of het gelijktijdig inschakelen van machines. Zodra de belasting afneemt, wordt de accu automatisch bijgeladen.

25 A (net) + 21 A (accu) = ±46 A piekvermogen per fase

Voordelen:
• Virtuele vergroting van een 3×25 A aansluiting naar ca. 3×46 A uitgangsvermogen
• Geen dure of langdurige netverzwaring nodig
• Lagere vaste netkosten en efficiënter gebruik van lokaal opgewekte zonne-energie
• Flexibel uitbreidbaar bij groeiende energiebehoefte

Jaarlijkse besparing

Door deze piekondersteuning kan vaak de netaansluiting veilig worden teruggezet van 3×35A naar 3×25A.

Dat bespaart ± €1.300 per jaar aan vastrechtkosten.

Zonnepanelen direct aansluiten – tot 50 panelen via 6 MPPT-trackers

Het Multi RS19 Solar All-in-One Cabinet met Victron Multi RS Solar is volledig voorbereid voor directe aansluiting van zonnepanelen. In tegenstelling tot traditionele systemen met losse AC-omvormers, sluit je hier je PV-panelen rechtstreeks aan op de MPPT-ingangen van de omvormers – efficiënter, eenvoudiger en goedkoper.

6 MPPT-trackers: flexibel en krachtig

Elke Victron Multi RS19 Solar beschikt over 2 onafhankelijke MPPT-trackers. Met drie units in het cabinet beschik je dus over 6 MPPT-ingangen, waarmee je:

Tot circa 50 zonnepanelen kunt aansluiten

Verdeeld over 6 afzonderlijke PV-strings van ongeveer 8 tot 9 panelen per string (bij 430–500 Wp/paneel)

Zonder de noodzaak van externe PV-laders of aparte AC-omvormers

Direct DC-DC laden: maximaal rendement

Tot 99% efficiëntie bij direct laden van de accu’s via DC

Geen omzettingsverlies zoals bij AC-omvormers (DC → AC → DC)

Zeer geschikt voor off-grid toepassingen of locaties met een onbetrouwbare netspanning

Zelfvoorzienend laden mogelijk – ook bij stroomuitval

Ideaal voor gespreide dakvlakken, zoals oost-west opstellingen, verschillende hellingshoeken of zonnepanelen verspreid over meerdere gebouwen. Elke string werkt onafhankelijk via zijn eigen MPPT-tracker.

Stroomuitval met bestaande AC-PV-omvormer actief

Wanneer externe PV-omvormers zijn aangesloten op de AC-uitgang van het Victron-systeem, blijft de zonne-energieproductie ook bij stroomuitval functioneel. De Multi RS19 Solar zorgt er in dat geval voor dat de PV-omvormers actief blijven en de overtollige zonne-energie gebruiken om de accu’s te laden.

Zodra de accu’s hun maximale laadniveau naderen, verhoogt de Multi RS19 automatisch de uitgangsfrequentie. Deze zogeheten frequentieshift-regeling zorgt ervoor dat de PV-omvormer zijn vermogen terugregelt en voorkomt dat de accu’s worden overladen.

Als externe PV-omvormers aangesloten zijn op de AC uitgang van de Multi RS19, laadt overtollige PV-energie opnieuw de accu's. Als de absorptiespanning van de accu bereikt is, verhoogt de Multi RS Solar automatisch de uitgangsfrequentie om het laadvermogen van de PV omvormer te verminderen (geen instellingen nodig). Het systeem biedt hiermee een veilige en gecontroleerde manier om ook tijdens netuitval zonne-energie te blijven gebruiken.

Belangrijke aandachtspunten:
• De PV-omvormer moet frequentieshifting ondersteunen; dit geldt voor vrijwel alle moderne merken.
• Deze functie zorgt ervoor dat de PV-omvormer niet uitschakelt bij netuitval, maar meedraait in het noodstroomsysteem.
• Bij aansluiting van bestaande AC-PV-omvormers op de uitgang van een 3-fase systeem met 3× Multi RS 48/6000 dient rekening te worden gehouden met een vermogensfactor 1,0.
• Dit betekent dat het totale vermogen van de PV-omvormers maximaal 18 kW mag bedragen (3 × 6000 VA × 1,0).

Dankzij deze functionaliteit kan bestaande PV-apparatuur naadloos worden geïntegreerd in het Victron-noodstroomsysteem, zonder verlies van zonne-energieproductie of risico op overlading van de accu’s.

Modulaire VoltSmile V10 RPC batterijopslag

De batterijopslag wordt opgebouwd met VoltSmile V10 RPC-modules. Iedere module heeft een capaciteit van 5,12 kWh bij 51,2 V. Dankzij het modulaire RPC-concept kan de opslagcapaciteit eenvoudig worden afgestemd op de toepassing.

Aan de achterzijde van het RS19 cabinet is een geïntegreerde busbar met bekabelingssysteem aanwezig. Hierdoor worden de batterijmodules rechtstreeks in het RPC-systeem geïntegreerd. Ten opzichte van een traditioneel batterijsysteem met losse racks, busbars en bekabeling wordt hierdoor aanzienlijk minder bekabeling gebruikt en ontstaat een nette en veilige installatie.

Het systeem kan bijvoorbeeld worden gestart met 3 batterijmodules voor 15,36 kWh opslag. Later kan dit binnen hetzelfde cabinet worden uitgebreid tot maximaal 6 modules, goed voor 30,72 kWh batterijopslag.

Is 30,72 kWh nog niet voldoende? Dan kan de batterijopslag verder worden uitgebreid met externe VoltSmile RPC-racks. Hiervoor zijn onder andere 14U-, 22U- en 44U-RPC-racks beschikbaar. Zo kan hetzelfde RS19-concept meegroeien met toepassingen waar een grotere energieopslag gewenst is

Monitoring en integratie – Ekrano GX

De Victron Ekrano GX kan worden geïntegreerd in de deur van het RS19 All-in-One Cabinet en vormt de centrale besturing en monitoring van het complete systeem. Dankzij het ingebouwde touchscreen zijn de belangrijkste systeemgegevens direct op het cabinet af te lezen en te beheren.

De Ekrano GX communiceert met de drie Victron Multi RS19 Solar omvormers en de VoltSmile V10 RPC batterijen. Hierdoor zijn onder andere batterijstatus, laad- en ontlaadvermogen, netverbruik, PV-opbrengst en energiestromen centraal inzichtelijk.

De VoltSmile V10 RPC batterijen communiceren via CAN-bus rechtstreeks met de Victron GX-omgeving. Hierdoor wordt DVCC ondersteund en kunnen onder andere laad- en ontlaadlimieten vanuit het BMS automatisch door het Victron-systeem worden overgenomen.

Via Victron VRM kan het complete systeem daarnaast op afstand worden gemonitord en beheerd.

Het systeem is tevens geschikt voor Dynamic ESS (DESS). Hiermee kan de batterij gratis en slim worden aangestuurd op basis van dynamische energietarieven en de day-ahead markt. Zo kan energie worden opgeslagen tijdens goedkope uren en worden gebruikt of teruggeleverd wanneer de energieprijzen hoger zijn.

Hiermee vormt de Ekrano GX het centrale hart van het RS19 All-in-One Cabinet voor monitoring, communicatie en slimme energiesturing.

Slim meten = slim aansturen (inclusief energiemeter)

Voor een goed functionerend ESS-systeem is een driefasige netmeting cruciaal. Daarom wordt het cabinet standaard geleverd met een Victron energiemeter met 3 CT-klemmen, voor plaatsing bij de hoofdaansluiting in de meterkast. Meet realtime stroomverbruik en teruglevering
