Stroomtransformator voor MultiPlus-II

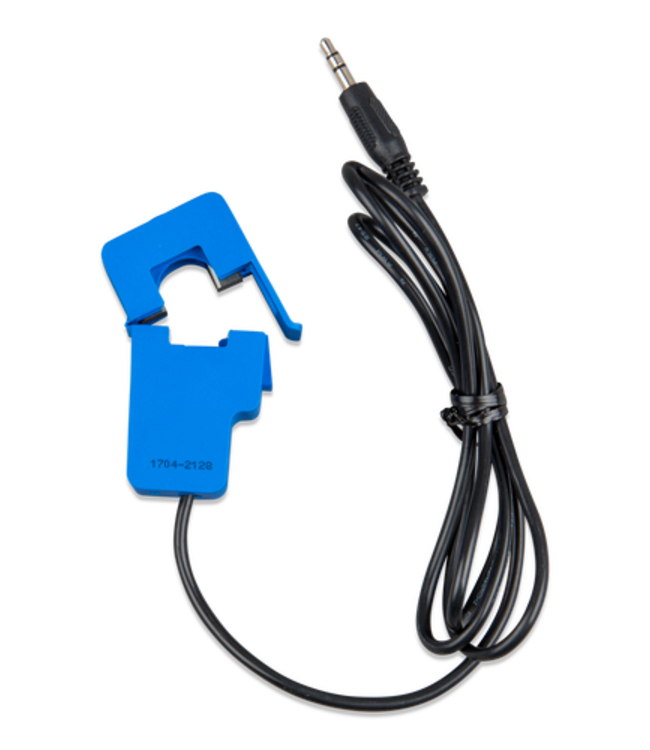

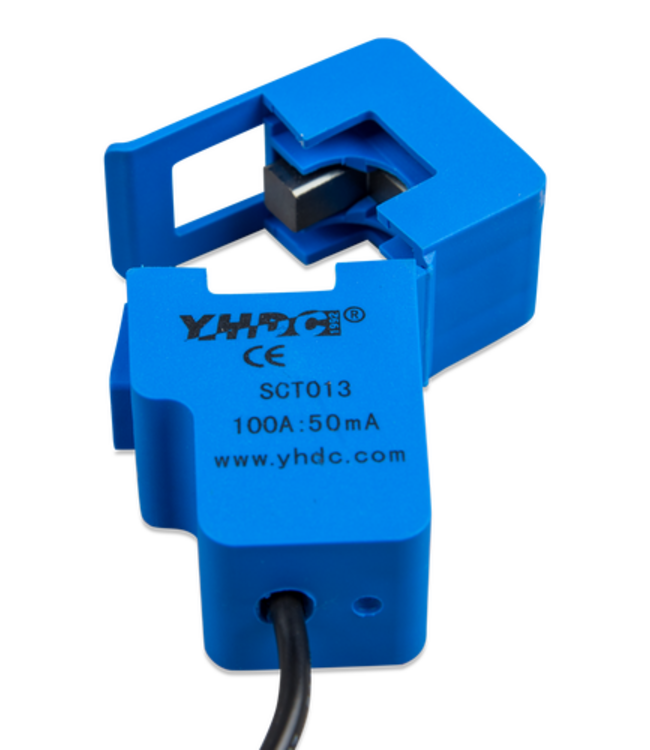

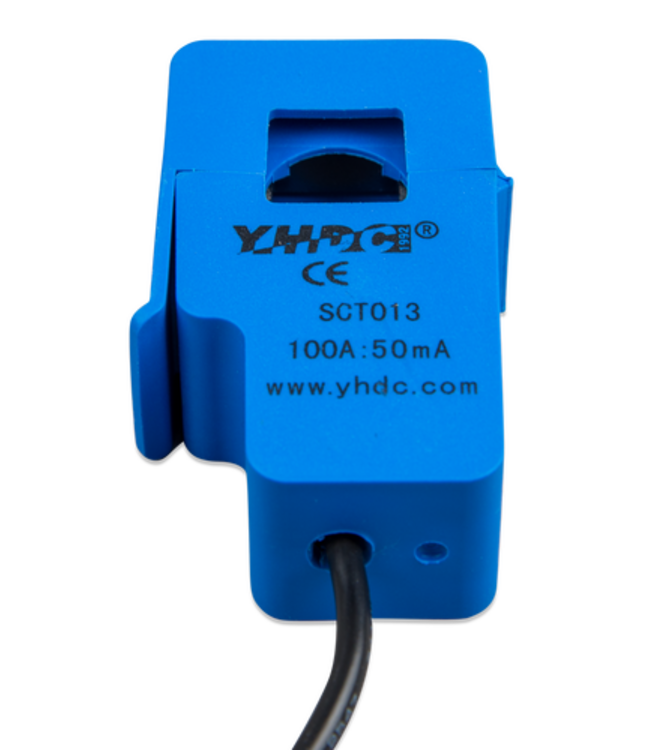

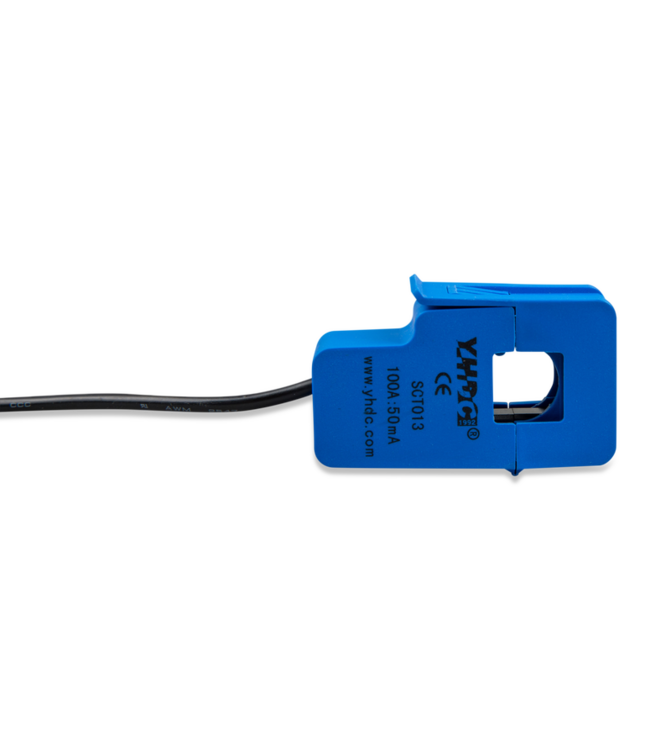

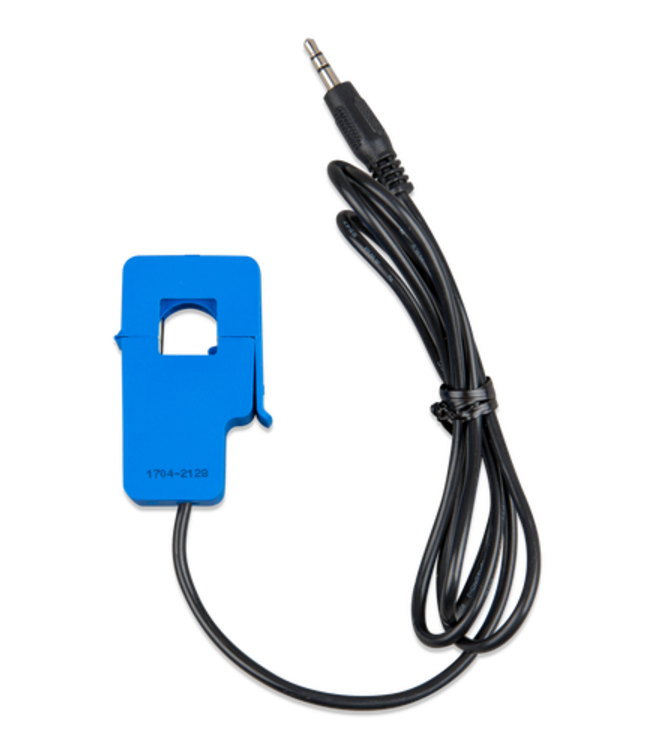

De stroomtransformator 100A:50mA met telefoonaansluiting is speciaal ontworpen voor oudere uitvoeringen van de Victron Energy MultiPlus-II. Deze uitvoering wordt rechtstreeks aangesloten via de 3,5 mm jack-aansluiting (hoofdtelefoonplug) op de omvormer/lader.

Met deze externe stroommeting kan de MultiPlus-II exact bepalen hoeveel stroom er uit het net wordt afgenomen of teruggeleverd. Dit maakt functies zoals PowerControl en PowerAssist mogelijk, zonder dat er een aparte energiemeter in de verdeelkast nodig is.

Verschil tussen telefoonaansluiting en draaduiteinden

Binnen het assortiment zijn twee uitvoeringen beschikbaar: met telefoonaansluiting (jack-plug) en met draaduiteinden. Het verschil zit uitsluitend in de aansluiting op de MultiPlus-II.

Uitvoering met telefoonaansluiting (jack-plug):

Voor oudere MultiPlus-II modellen

Directe plug-and-play aansluiting via 3,5 mm jack

Snel te installeren

Geen losse aansluitklemmen nodig

Deze variant is ideaal bij retrofit-situaties waar al een oudere MultiPlus-II aanwezig is.

Uitvoering met draaduiteinden:

Voor nieuwere MultiPlus-II en MultiPlus 20k modellen

Aansluiting via EXT (rood) en COM (wit) klemmen

Strakkere, vaste aansluiting in de omvormer

Geen jack-poort nodig

Technisch gezien meten beide uitvoeringen exact hetzelfde (100A:50mA). De meetnauwkeurigheid, functionaliteit en toepassing zijn identiek. Alleen de aansluiting verschilt.

Wanneer kies je welke?

Heb je een oudere MultiPlus-II met jack-ingang? Dan kies je de uitvoering met telefoonaansluiting.

Werk je met een nieuwe generatie MultiPlus-II of MultiPlus 20k? Dan is de uitvoering met draaduiteinden vereist.

Twijfel je over het juiste type voor jouw installatie? Dan is het verstandig om het exacte MultiPlus-II model te controleren voordat je bestelt.

Waarom een externe stroomtransformator?

De stroomtransformator wordt gebruikt wanneer je wilt bepalen hoeveel AC-stroom er naar of van het elektriciteitsnet vloeit zonder dat de meetstroom door de omvormer zelf geleid hoeft te worden. Dit maakt het mogelijk om:

• Eigen verbruik te optimaliseren.
• Teruglevering aan het net te voorkomen (indien gewenst).

AC-functies zoals PowerControl, PowerAssist, UPS-functionaliteit en AC-ingangsstroombeperking actief te houden, ook tijdens storingen of grenswaarden.

In situaties waar geen ruimte is voor een DIN-rail energiemonitor, biedt deze transformator een snelle en eenvoudige installatie rond een bestaande stroomvoerende geleider.

Belangrijk om te weten

De stroomtransformator meet alleen stroom, geen spanning.

Het apparaat is bedoeld voor éénfase bewaking; voor driefase-systemen moet er per fase een CT worden toegepast.

De nauwkeurigheid is beperkt bij zeer lage stroomsterktes en is minder precies dan gespecialiseerde energiemeters zoals de VM-3P75CT .

Verkrijgbaar in 1 m, 5 m en 20 m.

Zie MultiPlus-II gegevensblad voor meer details.
