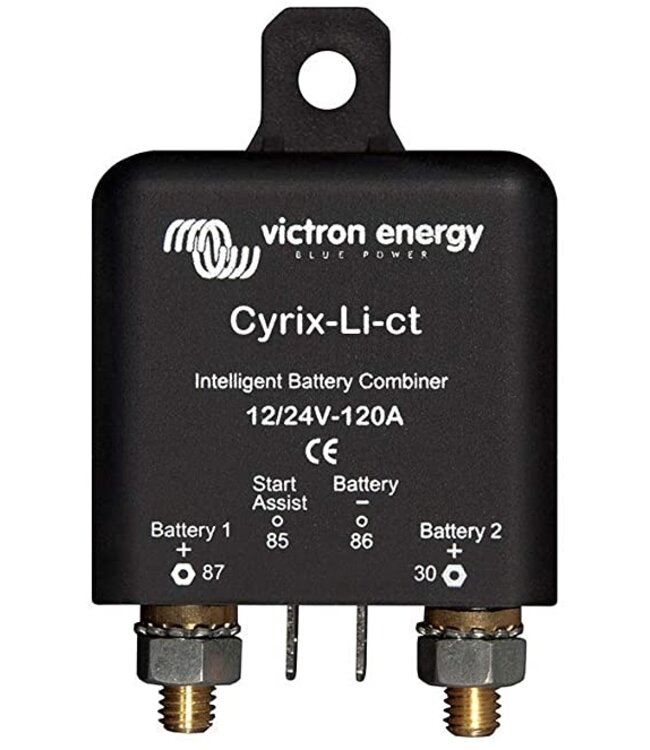

Victron Cyrix Li-ion combiner 12V/24V 120A

Victron Cyrix Li-ion combiner 12V/24V 120A
€81,00 Excl. btw
Artikelnummer:
CYR010120412
Levertijd:
1-3 werkdagen

De Cyrix Li-ion accuscheider is een door een microprocessor gestuurd relais voor zware toepassingen die accu's automatisch parallel schakelt als één van de accu's de vooraf ingestelde spanning heeft bereikt Lees meer..

  • Scherpe prijzen

    Informeer voor persoonlijke korting
  • Technische Groothandel

    Een breed aanbod van A-merken
  • Technisch advies

    55 jaar specialistische kennis
  • Morgen op werkdagen in huis

    Indien voorraad en vóór 14:00 besteld

Victron Cyrix Li-ion 12/24-120A combiner

De Cyrix Li-ion accu scheider is een door een microprocessor gestuurd relais voor zware toepassingen die accu's automatisch parallel schakelt als één van de accu's de vooraf ingestelde spanning heeft bereikt (waarmee wordt aangegeven dat de accu wordt opgeladen). Deze loskoppelt als de spanning onder het druppellaadniveau daalt (waarmee wordt aangegeven dat één of meer accu's worden ontladen). Cyrix accuscheiders zijn een uitstekend alternatief voor diodelaadstroomverdelers. De hoofdeigenschap is dat het spanningsverlies praktisch nihil is, waardoor de uitgangsspanning van dynamo's of acculaders niet verhoogd hoeft te worden.

De LiFePO4-accu: voorkomen van celonderspanning, -overspanning en -overtemperatuur
De eerste beschermingsmaatregel is celbalancering. Alle Victron LiFePO4-accu's beschikken over geïntegreerde celbalancering.
De tweede beschermingsmaatregel bestaat uit:
- uitschakeling van de belasting in geval van naderende celonderspanning, en
- uitschakeling of verlaging van de laadstroom in geval van naderende celoverspanning, te hoge
temperatuur (>50°C) of te lage temperatuur (<0°C).
Het VE.Bus BMS is de kern van de tweede beschermingsmaatregel.
Niet alle belastingen of acculaders kunnen echter direct met het VE.Bus BMS worden geregeld.
Om dergelijke belastingen of acculaders uit te kunnen schakelen, staan meerdere door het VE.Bus BMS
regelbare Cyrix-schakelaars ter beschikking.

Cyrix-Li-load
De Cyrix-Li-load ontkoppelt als de regel-ingangsspanning ‘free floating’ wordt.
Als de accuspanning zich na het ontkoppelen herstelt (dit gebeurt als er geen andere belastingen op de accu zijn aangesloten), stijgt de uitgangsspanning van het BMS naar een hoge waarde en koppelt de Cyrix na 30 seconden weer aan. Na 3 koppelpogingen blijft de Cyrix ontkoppeld tot de accuspanning is gestegen naar meer dan 13V (resp. 26V of 52V) gedurende tenminste 30 seconden (wat betekent dat de accu wordt opgeladen). Als alternatief kan een BatteryProtect gebruikt worden (voordeel: zeer laag energieverbruik).

Cyrix-Li-Charge
De Cyrix-Li-Charge koppelt een acculader aan met een vertraging van 3 seconden:
- als de laadontkoppeluitgangsspanning van het VE.Bus BMS hoog is, en
- als 13,0V (resp. 26,0V of 52,0V) of meer bij de verbindingsklem van de acculader wordt gemeten, en
- als 2V of meer bij de accuklem wordt gemeten (de Cyrix blijft open als deze niet op de accu is
aangesloten).
De Cyrix-Li-Charge ontkoppelt direct zodra de regel-ingangsspanning ‘free floating wordt, hetgeen cel-
overspanning of cel-over-temperatuur betekent. Over het algemeen wordt een celoverspanningsalarm gereset kort nadat het laden is gestopt. De Cyrix koppelt de lader na een vertraging van 3 seconden weer aan.
Wanneer de Cyrix-Li Charge is ingeschakeld (lader verbonden met de accu) zal deze loskoppelen na 1 uur om te controleren of de lader nog steeds is ingeschakeld.. Wanneer, nadat de Cyris is losgekoppeld, de uitgang van de acculader onmiddelijk toeneemt naar 13,0 V of meer, dan zal de Cyrix opnieuw inschakelen met een vertraging van 3 seconden.
Opmerking: In het geval van geen ontlaadstroom, of een kleine ontlaadstroom, zal de Cyrix niet loskoppelen kort nadat de lader aan- of uitgeschakeld is en / of losgekoppeld, omdat het accuvoltage dan hoger zal blijven dan 13,5 V.

Cyrix-Li-ct
De functionaliteit van de Cyrix-Li-ct is analoog aan de Cyrix-ct.
De Cyrix-Li-ct maakt een parallelle verbinding met een loodzwavelzuur-startaccu en een LiFePO4-accu:
- als de laadontkoppeluitgangsspanning van het VE.Bus BMS hoog is, en
- als 13,4V (resp. 26,8V) of meer bij één van de vermogensklemmen.
De Cyrix ontkoppelt direct:
- als de regel-uitgangsspanning ‘free floating’ wordt en dus celoverspanning of celovertemperatuur
vaststelt, en/of
- als de accuspanning onder 13,2V daalt.
Starthulpfunctie: een korte negatieve impuls sluit het relais gedurende 30 seconden

Een ingebouwde overspanningsbegrenzer beperkt de spanning piek die kan optreden als de Cyrix plotseling
ontkoppelt als gevolg van celoverspanning of -overtemperatuur.

DATASHEET Cyrix Li-ion 120A-serie
