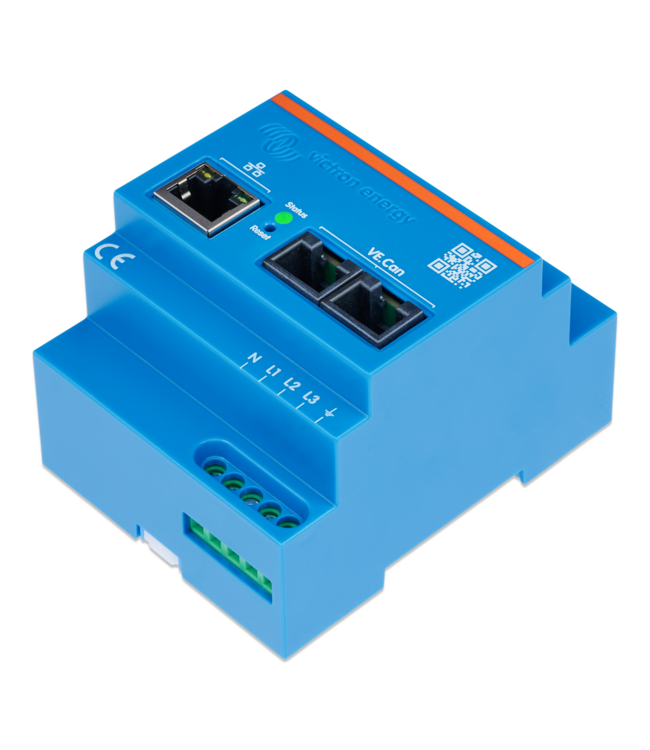

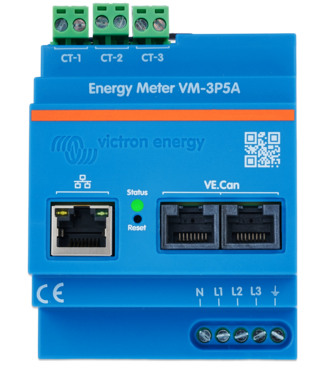

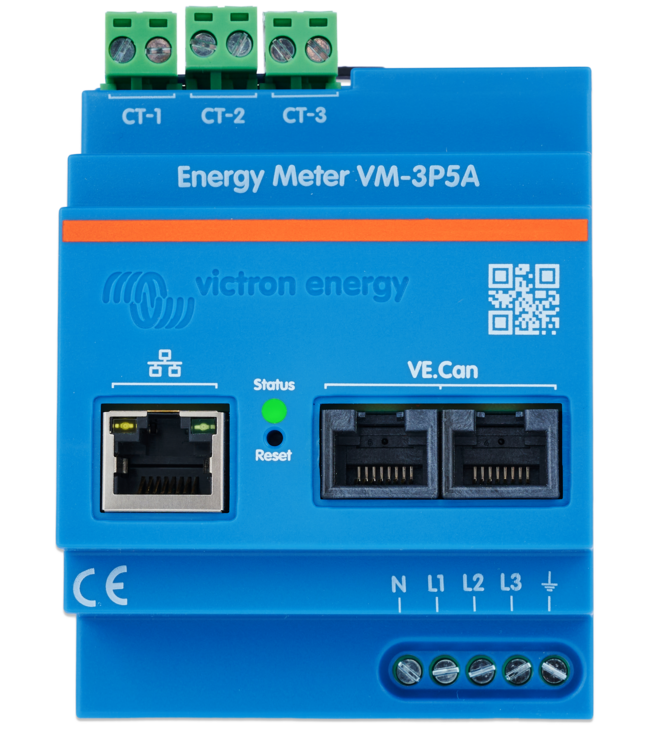

Victron Energiemeter VM-3P5A

KLIK HIER VOOR DE HANDLEIDING

De Victron Energy VM-3P5A is een snelle en nauwkeurige energiemeter voor het meten van vermogen en energie in 1-fase, split-phase en 3-fasen installaties. De meter is ontwikkeld voor directe integratie met Victron Energy-systemen en is onder andere geschikt als netmeter binnen een ESS, maar kan ook worden gebruikt voor het meten van een PV-omvormer, AC-generator, omvormer/acculader of afzonderlijke AC-belasting.

De VM-3P5A maakt gebruik van externe stroomtransformatoren met een industriestandaard secundaire stroom van 5 A (niet inbegrepen). Hierdoor kan de energiemeter flexibel worden ingezet bij zowel kleinere als zeer grote elektrische installaties. De primaire nominale waarde van de gebruikte stroomtransformatoren wordt eenvoudig ingesteld via VictronConnect. De 5 A stroomtransformatoren worden niet standaard meegeleverd en kunnen daardoor specifiek worden gekozen op basis van de betreffende installatie.

Zo kan bijvoorbeeld een 100/5 A, 500/5 A of 1000/5 A stroomtransformator worden toegepast. De primaire waarde van de gebruikte CT wordt in de VM-3P5A ingesteld, waarna de meter de gemeten waarde automatisch correct verwerkt. Hierdoor kan dezelfde energiemeter zowel voor relatief kleine als zeer grote installaties worden gebruikt. De externe CT’s worden niet standaard meegeleverd en moeten passend bij de installatie worden geselecteerd.

Snelle integratie met Victron ESS

De VM-3P5A is bijzonder geschikt als netmeter binnen een Victron ESS. De meter registreert continu hoeveel vermogen van het elektriciteitsnet wordt afgenomen of naar het net wordt teruggeleverd. Deze informatie wordt doorgegeven aan het GX-systeem, waarna het ESS het laden en ontladen van de batterij hierop kan regelen.

De meetgegevens worden iedere 100 milliseconden bijgewerkt. Deze hoge verversingssnelheid is vooral interessant bij toepassingen zoals ESS en peak shaving, waarbij het systeem snel moet reageren op veranderingen in het energieverbruik.

Naast toepassing als netmeter kan de VM-3P5A binnen een Victron-systeem ook worden geconfigureerd voor het meten van een PV-omvormer, generator, afzonderlijke AC-belasting, EV Charging Station of warmtepomp.

VE.Can en Ethernet communicatie

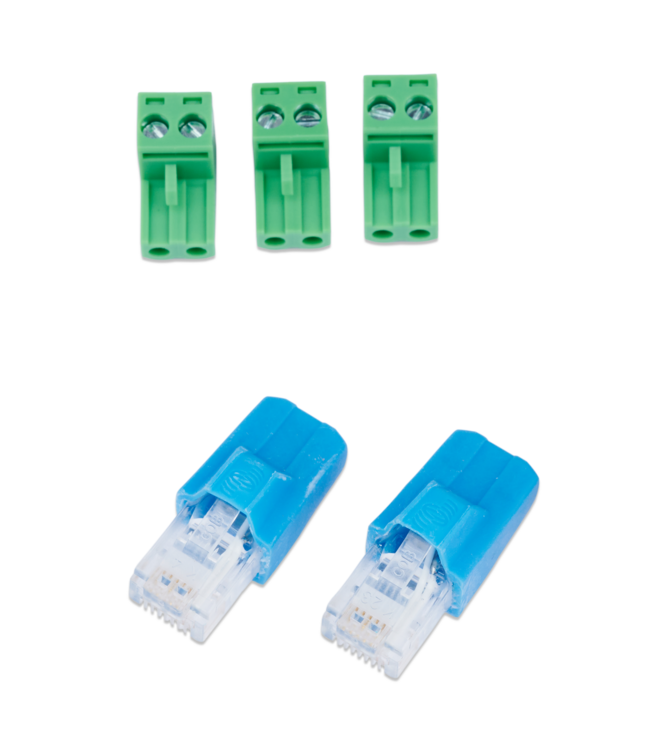

Voor de communicatie beschikt de VM-3P5A over zowel VE.Can als Ethernet. Via VE.Can kan de energiemeter rechtstreeks worden aangesloten op bijvoorbeeld een Cerbo GX of Ekrano GX. De benodigde VE.Can terminators worden bij de energiemeter meegeleverd.

Daarnaast kan de VM-3P5A via Ethernet worden aangesloten op hetzelfde lokale netwerk als het GX-apparaat. De communicatie verloopt hierbij via Modbus UDP. Dit geeft extra vrijheid bij grotere installaties waarbij de energiemeter en het GX-apparaat zich niet direct naast elkaar bevinden.

De configuratie kan eenvoudig worden uitgevoerd met VictronConnect. Hierin wordt onder andere de primaire waarde van de gebruikte 5 A stroomtransformatoren ingesteld en kan worden bepaald welke functie de energiemeter binnen het systeem heeft.

Uitgebreide energiemeting

De VM-3P5A meet niet alleen het totale energieverbruik en vermogen, maar registreert ook waarden zoals spanning, stroom en vermogen per fase, vermogensfactor en fasevolgorde. Hierdoor is de meter niet alleen geschikt voor de regeling van het Victron-systeem, maar geeft hij ook uitgebreid inzicht in de elektrische installatie.

De gegevens kunnen via een aangesloten GX-apparaat en het Victron VRM Portal worden bekeken, waardoor zowel lokaal als op afstand inzicht ontstaat in het energieverbruik en de energiestromen binnen de installatie.

Technische gegevens

De Victron Energy VM-3P5A is daarmee een zeer flexibele energiemeter voor moderne Victron ESS- en energieopslagsystemen. Vooral de combinatie van externe 5 A stroomtransformatoren, een snelle 100 ms meetfrequentie en communicatie via zowel VE.Can als Ethernet maakt de VM-3P5A interessant voor grotere residentiële, zakelijke en industriële installaties.
