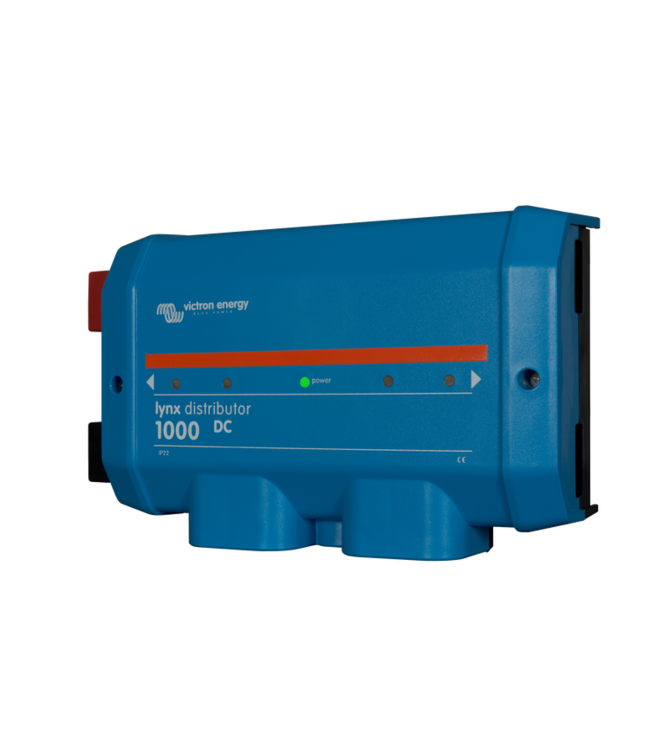

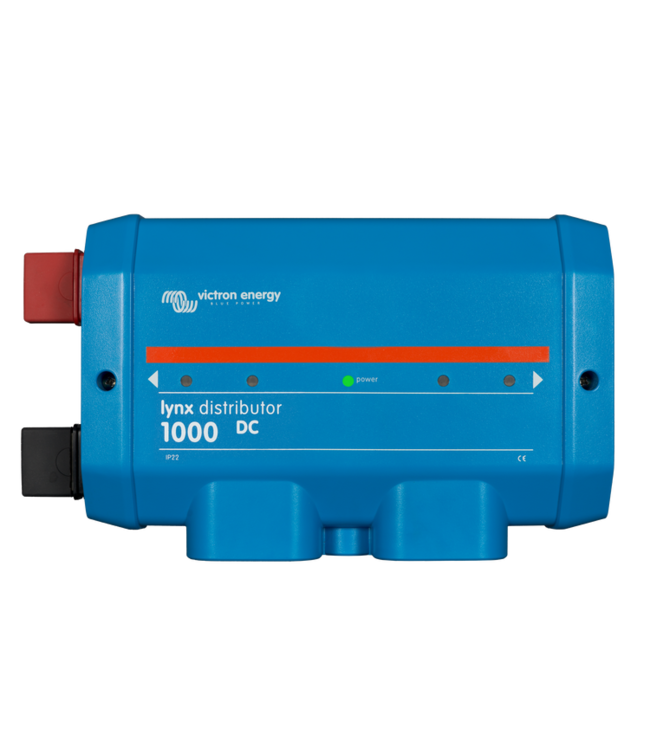

De Victron Lynx Distributor M10 is een modulaire DC-verdeeleenheid binnen het Victron Lynx DC-distributiesysteem. Deze module verdeelt de gelijkstroom (DC) overzichtelijk en veilig naar meerdere apparaten, zoals omvormers, acculaders en DC-belastingen.
De Lynx Distributor bevat vier afzonderlijke zekeringhouders (MEGA-zekeringen) en LED-indicatoren die de status van elke zekering weergeven. Hierdoor is in één oogopslag zichtbaar of een zekering is doorgeslagen.

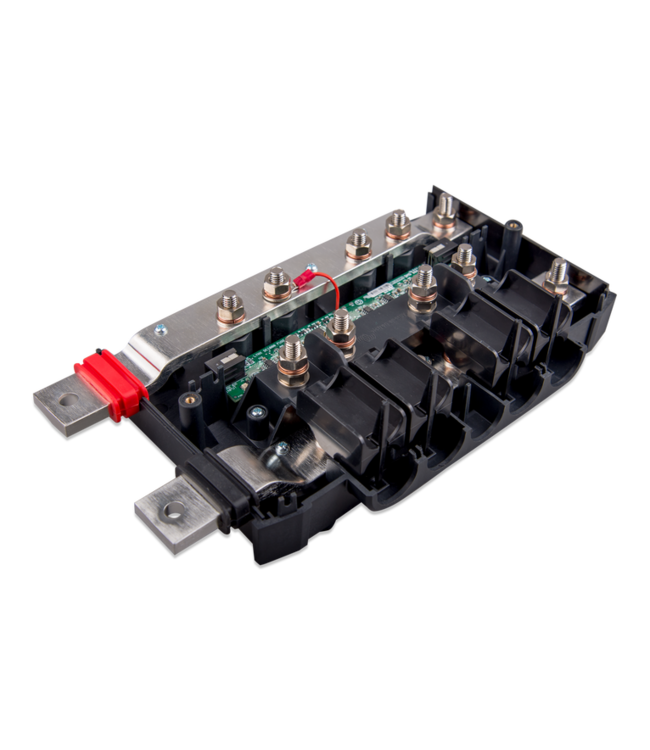

De M10-variant is voorzien van M10-verdeelrails voor de onderlinge koppeling tussen Lynx-modules (zoals Lynx Power In, Lynx Smart BMS of een tweede Distributor).
Belangrijk: de zekeringen, zekeringbouten en kabelaansluitingen zijn bij zowel de M8- als de M10-variant altijd M8 en dus identiek. Alleen de boutmaat van de interne verdeelrail verschilt.
Het Lynx verdeelsysteem bestaat uit:
• Lynx Power In - Een positieve en negatieve busbar met 4 aansluitingen voor accu's
of DC-apparatuur.
• Lynx Distributor - Een positieve en negatieve busbar met 4 gezekerde
aansluitingen voor accu's of DC-apparatuur met bewaking van de zekeringen.
• Lynx Shunt VE.Can - Een positieve busbar met ruimte voor een systeem
hoofdzekering en een negatieve busbar met een shunt voor accubewaking. Het
heeft VE.Can-communicatie voor bewaking en instellen met een GX-apparaat.
• Lynx Smart BMS - Voor gebruik samen met Victron Energy Smart lithiumaccu's.
Het bevat een positieve busbar met een contactor die wordt aangestuurd door een
accubeheersysteem (BMS) en een negatieve busbar met een shunt voor accubewaking. Het heeft Bluetooth-communicatie voor bewaking en instellen via de VictronConnect-app en VE.Can-communicatie voor bewaking met een GX-apparaat en het VRM-portaal
Let op: Voor gebruik van de zekeringsindicatie-LED's op de Lynx-distributeur is een werkende verbinding met een Lynx Shunt nodig.
| Afmetingen hxbxd | : 290 x 170 x 80 mm |
| Gewicht | : 2,2 kg |
| Aansluiting | : M10 |
Nominale spanning: 12 / 24 / 48 V DC
Maximale stroom: tot 1000 A (afhankelijk van configuratie)
Zekeringtype: MEGA-zekering (max. 58 V DC)
Boutmaat verdeelrail: M10
Boutmaat zekering- en kabelaansluitingen: M8
Uitleg van Victron Energy Lynx Distributor & Power In
