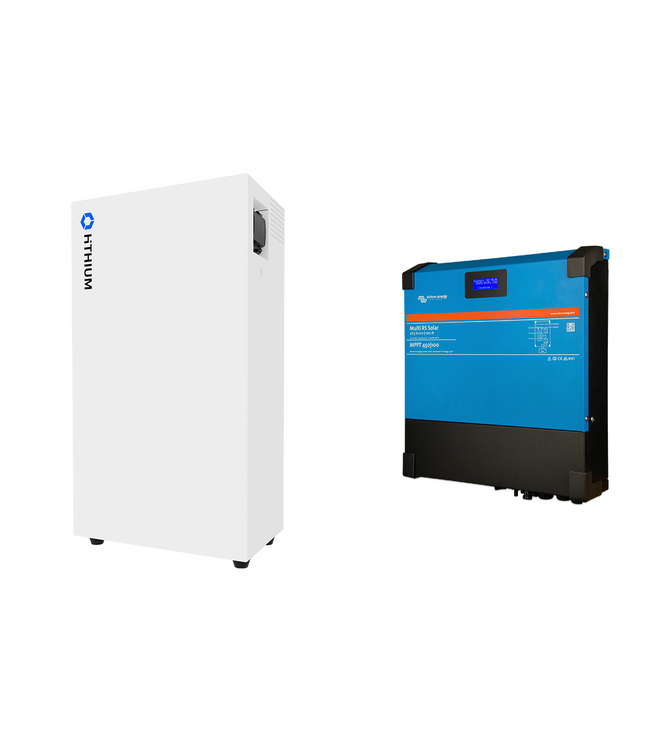

1 fase pakket met Multi RS Solar 6Kva - 16kwh

Dit uitgebreide éénfase ESS-pakket is ontworpen voor installaties waar een grotere opslagcapaciteit gewenst is. Het systeem is uitgerust met één HiTHIUM L16 lithium-ijzerfosfaat (LFP) batterijmodule met een bruto opslagcapaciteit van 16 kWh. Hierdoor beschikt het systeem over voldoende energieopslag om optimaal te sturen op eigen verbruik, netbelasting en dynamische energietarieven. Dankzij de slimme Victron ESS-regeling in combinatie met de Cerbo GX is het systeem volledig voorbereid op integratie met bijvoorbeeld dynamische energiecontracten.

Grote opslagcapaciteit met industriële LFP-technologie

De HiTHIUM L16 biedt een bruto opslagcapaciteit van 16 kWh, waarvan circa 15,2 kWh bruikbaar is (95% DoD). De batterij is opgebouwd uit hoogwaardige lithium-ijzerfosfaat (LFP) cellen en is ontworpen voor intensief dagelijks gebruik. Dankzij de maximale laad- en ontlaadstroom van 200 A kan de batterij probleemloos hoge vermogens leveren of opnemen, waardoor deze perfect aansluit op krachtige Victron ESS-systemen.

Met een levensduur van 8.000 laad- en ontlaadcycli en een 10 jaar fabrieksgarantie biedt de HiTHIUM L16 een duurzame en betrouwbare energieopslagoplossing. De royale opslagcapaciteit maakt het mogelijk om overdag opgewekte zonne-energie efficiënt op te slaan, 's nachts voordelig ingekochte stroom te benutten of bij een netuitval gedurende langere tijd autonoom van energie voorzien te blijven.

Hierdoor is het systeem ideaal voor toepassingen zoals:

• Dynamisch laden bij lage energieprijzen (nacht, overschot)
• Ontladen tijdens piekverbruik of hoge tarieven
• Zelfvoorziening in woningen of kleine bedrijven
• Back-up van kritieke verbruikers

De batterijen worden gemonteerd via muurbevestigingen, waarbij per bevestiging twee Pytes E-BOX modules kunnen worden geplaatst. Per batterij wordt één kabelset van 2 meter (25 mm²) toegepast, zodat elke accu individueel wordt aangesloten op de Lynx Distributor. Hierdoor worden alle batterijen gelijkmatig geladen en ontladen en blijft de installatie elektrisch goed gebalanceerd en overzichtelijk.

Victron Multi RS Solar 48/6000 – krachtig, stil en slim

De Victron Multi RS Solar is het hart van het systeem. Deze omvormer, acculader én MPPT-zonnelader in één biedt een vermogen van 6 kVA en is geschikt voor 48V-batterijsystemen. Wat de Multi RS bijzonder maakt, is de aanwezigheid van twee volledig gescheiden MPPT-trackingingangen. Elk van deze MPPT's ondersteunt een ingang tot 3 kWp bij een spanningsbereik tot 450 V. Hiermee kunnen in totaal tot 6 kWp aan zonnepanelen rechtstreeks op de Multi RS worden aangesloten, verdeeld over twee oriëntaties of stringlengtes. Per tracker kunnen eenvoudig 8 tot 10 standaard panelen van bijvoorbeeld 435 Wp worden aangesloten. Naast deze DC-zonnekoppeling ondersteunt de Multi RS ook AC-koppeling, wat het mogelijk maakt om een bestaande PV-omvormer in het systeem te integreren.

Dankzij moderne hoogfrequenttechnologie is deze omvormer extreem licht (slechts 11 kg), energiezuinig en fluisterstil met een maximaal geluidsniveau van slechts 43 dB.

Cerbo GX – de hersenen van het systeem

Voor het aansturen, bewaken en optimaliseren van het systeem is de Cerbo GX onmisbaar. Dit communicatiecentrum zorgt ervoor dat alle componenten in het systeem – van de Multi RS tot de accu’s, energiemeter en eventueel PV-omvormers – perfect met elkaar samenwerken. Via de Cerbo GX wordt het ESS-systeem intelligent aangestuurd: het bepaalt of er geladen of ontladen moet worden, of energie naar het net wordt geleverd, en houdt realtime gegevens bij over het hele systeem. De Cerbo GX maakt monitoring mogelijk via een lokaal scherm (GX Touch), via de Victron Remote Portal (VRM) of via directe toegang via LAN of WiFi.

De set bevat ook een 0,9 meter lange UTP-kabel om de Cerbo GX direct met de Multi RS te verbinden.

Victron energiemeter – nauwkeurige netmeting en ook voor 3 fase netaansluiting

Voor een ESS-systeem is een energiemeter essentieel. Deze Victron-meting gebeurt via stroomtransformatoren (CT-klemmen) en is geschikt voor zowel één- als driefasige hoofdaansluitingen. Bij een 3-fase net zorgt deze meter ervoor dat de Multi RS (een éénfase omvormer), kan sturen op basis van het totale energieverbruik van het gebouw. Dit maakt het mogelijk om – afhankelijk van de ESS-configuratie – het totale vermogen op alle fasen samen tot 0 W te balanceren.

Zie het volgende voorbeeld: ESS is verbonden met L1 en door de fasen L2 en L3 te compenseren, regelt het het totale vermogen op het distributiepaneel tot 0 W.

Als de optie “Individuele fase” is geselecteerd, gebruikt het (1 fase) ESS de accu om alleen L1 tot 0 W te balanceren. L2 en L3 zijn zichtbaar op het GX-apparaat, maar worden op geen enkele manier door het ESS gebruikt.

Bij een éénfase netaansluiting werkt de energiemeter uiteraard gewoon als meetpunt op de L1-fase.

Gebruik in een driefasenet – slimme integratie met éénfase Multi RS

Hoewel het systeem is opgebouwd rond een éénfase omvormer, kan het prima functioneren op een driefase netaansluiting. Er zijn twee manieren om de Multi RS te integreren:

Optie 1: Alleen AC-in wordt aangesloten. De omvormer zit dan parallel op het net. Er is slechts één kabel nodig, maar bij stroomuitval valt het hele systeem uit.

Optie 2: AC-out 1 wordt ook aangesloten. Deze uitgang is onderbrekingsvrij (UPS), waardoor alle apparatuur achter deze uitgang blijft functioneren bij netuitval. Zo kan bijvoorbeeld de volledige L1-fase via deze uitgang worden gevoed. Hiervoor zijn wel aanpassingen aan de groepenkast nodig en moet er een aparte kabel voor AC-out worden gelegd

Compatibiliteit met AC PV-omvormers

Het systeem ondersteunt ook bestaande netgekoppelde PV-omvormers. Als de PV-omvormer op AC-out 1 wordt aangesloten, blijft deze functioneren tijdens netuitval – mits deze op de juiste manier geconfigureerd is. De Multi RS detecteert automatisch of er teruglevering is via AC PV en verhoogt zo nodig de frequentie om overbelasting te voorkomen zodra de accu’s vol zijn. Dit vraagt een juiste instelling van de PV-omvormer om op frequentieverhoging te reageren. Er geldt hierbij een 1:1-regel: de omvormer mag niet meer vermogen hebben dan de Multi RS zelf (max. 6 kw pv omvormer AC output).

HiTHIUM L16 16 kWh – krachtig, veilig en professioneel

De meegeleverde HiTHIUM L16 lithium-ijzerfosfaat (LFP) batterij beschikt over een bruto opslagcapaciteit van 16 kWh en is ontwikkeld voor intensieve residentiële en zakelijke energieopslagtoepassingen. Dankzij de toepassing van hoogwaardige 314 Ah LFP-cellen biedt de batterij een hoge energiedichtheid, uitstekende betrouwbaarheid en een zeer lange levensduur.

Met een maximale laad- en ontlaadstroom van 200 A is de batterij uitstekend geschikt voor krachtige Victron ESS-systemen. De batterij is ontworpen voor gebruik bij omgevingstemperaturen van -20 °C tot +55 °C tijdens ontladen en 0 °C tot +55 °C tijdens laden. Dankzij de IP65-beschermingsgraad is de batterij goed bestand tegen stof en water en geschikt voor uiteenlopende installatieomgevingen.

De HiTHIUM L16 is voorzien van een geïntegreerd Battery Management System (BMS) dat de batterij continu bewaakt en beschermt tegen overladen, diepontladen, overstroom, kortsluiting en te hoge of te lage temperaturen. Via CAN-buscommunicatie werkt het BMS naadloos samen met de Victron Cerbo GX, waarbij laad- en ontlaadstromen automatisch worden geregeld via Victron DVCC. Hierdoor functioneren batterij, omvormer en energiebeheer als één optimaal geïntegreerd systeem.

De toegepaste LiFePO₄-technologie is ontworpen voor een zeer lange levensduur en wordt geleverd met 10 jaar fabrieksgarantie en 8.000 laad- en ontlaadcycli. Onder ideale omstandigheden bedraagt de ontwerpcyclus zelfs meer dan 11.000 cycli, waardoor de HiTHIUM L16 een duurzame investering is voor jarenlang intensief dagelijks gebruik.

Daarnaast voldoet de batterij aan diverse internationale kwaliteits- en veiligheidsnormen, waaronder CE, IEC 62619, IEC 62040, UN38.3, RoHS, REACH en MSDS. Hierdoor is de HiTHIUM L16 uitermate geschikt voor professionele energieopslagsystemen waar veiligheid, betrouwbaarheid en prestaties centraal staan.

DC-verdeling 1 fase pakket

De HiTHIUM L16 16 kWh batterij wordt aangesloten op de Victron MultiPlus-II 48/6500 met de meegeleverde 50 mm² accukabelset van 1,5 meter. Tussen de batterij en de omvormer wordt een losse MEGA-zekeringhouder geplaatst. Hiervoor wordt de kabelset op de gewenste positie doorgeknipt, waarna de meegeleverde kabelogen worden aangebracht en de zekeringhouder met een 200 A MEGA-zekering tussen de kabel wordt gemonteerd.

Deze oplossing zorgt voor een veilige en betrouwbare DC-beveiliging zonder gebruik te hoeven maken van een Lynx Distributor of andere externe busbars. Doordat de zekeringhouder op iedere gewenste positie in de kabel kan worden opgenomen, blijft de installatie compact, overzichtelijk en eenvoudig te monteren.

De kabelogen worden los meegeleverd en dienen tijdens de installatie zelf op de kabel te worden geperst.

Wat zit er in dit uitgebreide pakket?

1x Hithium Arkvolt L16 51.2V 16kWh

1× Hithium Wifi Dongle

1x Victron Multi RS Solar 48/6000/100-450/100

1x Victron Cerbo GX

1x UTP-kabel (0,9 m) tussen Multi en Cerbo GX Ve.Bus

1x Victron energiemeter met CT-klemmen

1x 200 A mega-zekering met mega zekeringhouder

2x 50 mm² kabelogen M8 (voor zekeringhouder)

1x Hithium L16 kabelset 50 mm², 1.5 meter – per batterij

1x CAN-buskabel voor BMS-communicatie Hithium met Cerbo GX

Niet inbegrepen (apart aan te schaffen)

• AC-bekabeling en automaten
• Kabelgoten en wandmateriaal
• GX Touch display (optioneel)
• Eventuele montagekast of paneel voor AC-zijdige installatie

Dit volledig voorbereide éénfase ESS-pakket vormt een robuuste, uitbreidbare en slimme energieopslagoplossing die geschikt is voor uiteenlopende toepassingen. Dankzij de combinatie van Victron- en Hithium-componenten levert dit systeem niet alleen kracht en efficiëntie, maar ook flexibiliteit en betrouwbaarheid. Of het nu gaat om optimalisatie van eigenverbruik, energiezekerheid of integratie met bestaande zonnepanelen – dit pakket is klaar voor de toekomst.
