Pytes 11,78 kWh & Multi RS Solar 48/6000

Het systeem combineert één Victron Multi RS Solar 48/6000 omvormer/lader met één Pytes V12 lithium-ijzerfosfaat (LiFePO₄) batterij, goed voor een totale energieopslagcapaciteit van 11,78 kWh. De Pytes V12 heeft een capaciteit van 11,78 kWh, een nominale spanning van 51,2 V en een continu laad- en ontlaadvermogen van 5,12 kW. Daarnaast kan de batterij een piekstroom tot 200 A gedurende 180 seconden leveren, waardoor ook kortstondige hoge vermogens probleemloos kunnen worden opgevangen.

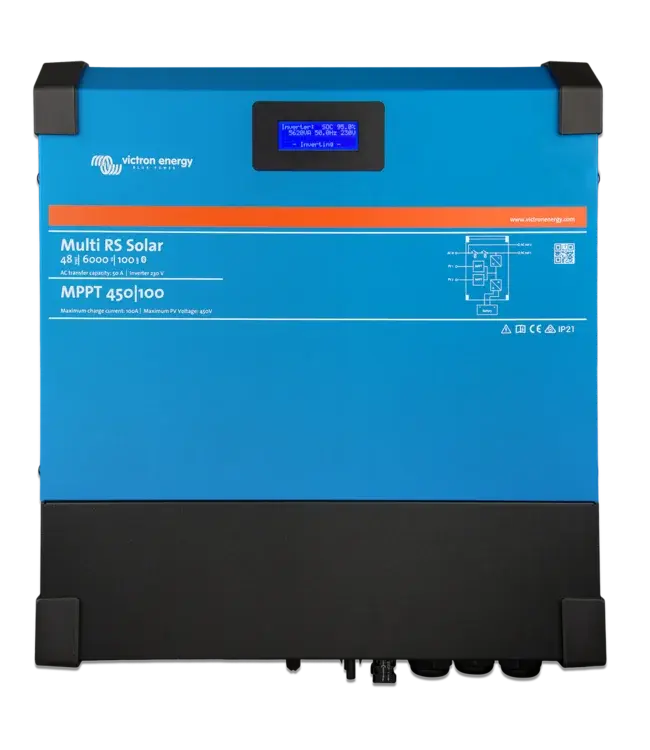

De Victron Multi RS Solar 48/6000 is een 1-fase 48 V omvormer/lader met een nominaal vermogen van 6 kVA en beschikt daarnaast over twee geïntegreerde 450 V MPPT-zonneladers. Hierdoor kunnen zonnepanelen rechtstreeks op de Multi RS Solar worden aangesloten en is geen afzonderlijke PV-omvormer of losse MPPT noodzakelijk. Dankzij de ESS-functionaliteit schakelt het systeem automatisch tussen net, batterij, zonne-energie en aangesloten verbruikers, waardoor optimaal gebruik wordt gemaakt van opgeslagen energie en zonne-energie.

Via de DVCC-functionaliteit binnen het Victron GX-systeem communiceert het batterijmanagementsysteem (BMS) continu met de Victron-installatie. Hierdoor worden de laad- en ontlaadwaarden van de Multi RS Solar automatisch afgestemd op wat de batterij op dat moment veilig kan leveren. Dit zorgt voor een optimale samenwerking tussen batterij en omvormer, maximale betrouwbaarheid en een lange levensduur van het systeem.

De Pytes V12 wordt standaard geleverd inclusief een 2 meter DC-kabelset (1/0 AWG, ca. 50 mm²) en is ontwikkeld voor intensief dagelijks gebruik. Dankzij de hoogwaardige lithium-ijzerfosfaattechnologie (LiFePO₄), de geïntegreerde verwarmingsfunctie, de robuuste IP66-behuizing en het geïntegreerde aerosol brandblussysteem is de batterij geschikt voor zowel binnen- als buitentoepassingen en vormt deze een uiterst veilige en duurzame energieopslagoplossing.

Belangrijkste specificaties Pytes V12

• Capaciteit: 11,78 kWh

• Inclusief 2 meter DC-kabelset 1 x (1/0 AWG, ca. 50 mm²)

• Nominale spanning: 51,2 V

• Capaciteit: 230 Ah

• Continu vermogen: 5,12 kW

• Piekstroom: 200 A gedurende 180 seconden

• Meer dan 6.000 laad- en ontlaadcycli

• Lithium-ijzerfosfaat (LiFePO₄)

• Beschermingsklasse IP66

• Temperatuurbereik laden: -20 °C tot +55 °C

• Temperatuurbereik ontladen: -20 °C tot +55 °C

• Geïntegreerde verwarmingsfunctie

• Geïntegreerd aerosol brandblussysteem

• Communicatie via CAN, RS485 en WiFi

Dankzij de modulaire opbouw, de geïntegreerde PV-aansluitmogelijkheden en de directe compatibiliteit met Victron Energy vormt deze configuratie een efficiënte en toekomstbestendige oplossing voor energieopslag. Het systeem is ideaal voor toepassingen zoals noodstroomvoorziening, maximale benutting van zonne-energie, peak shaving en slim energiebeheer met dynamische energietarieven.

Het geheel vormt een compleet geïntegreerde oplossing voor energiebeheer, zonne-energie, noodstroomvoorziening en peak shaving. Dankzij het hoge rendement, de bewezen betrouwbaarheid en de eenvoudige uitbreidbaarheid is dit systeem uitermate geschikt voor zowel residentiële als zakelijke energieopslagtoepassingen.

Batterijopslag en DC-verdeling

Het systeem is uitgerust met één Pytes V12 lithium-ijzerfosfaat (LiFePO₄) batterijmodule van 11,78 kWh. Dankzij de modulaire opbouw biedt het systeem een hoge energiedichtheid, uitstekende betrouwbaarheid en een lange levensduur. De Pytes V12 beschikt over een robuuste IP66-behuizing, geïntegreerde verwarmingsfunctie en een geïntegreerd aerosol brandblussysteem, waardoor de batterij geschikt is voor zowel binnen- als buitentoepassingen en ook onder koude omstandigheden betrouwbaar blijft functioneren.

De batterij wordt met de meegeleverde 2 meter DC-kabelset (1/0 AWG, ca. 50 mm²) aangesloten op de centrale DC-verdeling. De Pytes V12 levert een continu vermogen van 5,12 kW en kan een piekstroom tot 200 A gedurende 180 seconden leveren. Via de DVCC-functionaliteit van het Victron GX-systeem worden de laad- en ontlaadwaarden van de Victron Multi RS Solar 48/6000 automatisch afgestemd op de maximale waarden die het batterijmanagementsysteem (BMS) op dat moment vrijgeeft.

Voor de centrale DC-verdeling wordt gebruikgemaakt van de Victron Lynx Distributor. Deze fungeert als centraal 48 V DC-verdeelpunt waarin zowel de Pytes V12 batterij als de Victron Multi RS Solar 48/6000 samenkomen. De batterij en omvormer worden afzonderlijk afgezekerd aangesloten op de Lynx Distributor, waardoor een veilige, overzichtelijke en professioneel opgebouwde DC-installatie ontstaat die bovendien eenvoudig is uit te breiden met extra batterijcapaciteit in de toekomst.

De Pytes V12 beschikt over een geïntegreerd Battery Management System (BMS) dat de batterij continu bewaakt en beschermt tegen overladen, diepontladen, overstroom, kortsluiting en te hoge of te lage temperaturen. Via CAN-buscommunicatie communiceert het BMS rechtstreeks met de Victron Cerbo GX, waardoor laad- en ontlaadstromen automatisch worden geregeld via Victron DVCC. Dit zorgt voor een optimale samenwerking tussen de batterij, de Victron Multi RS Solar 48/6000 en het complete energieopslagsysteem.

De toegepaste LiFePO₄-technologie is ontworpen voor intensief dagelijks gebruik en biedt meer dan 6.000 laad- en ontlaadcycli. De Pytes V12 wordt geleverd met 10 jaar fabrieksgarantie en vormt daarmee een duurzame en betrouwbare keuze voor zowel residentiële als zakelijke energieopslagsystemen.

De batterij ondersteunt communicatie via CAN, RS485 en WiFi en hiermee is de Pytes V12 uitermate geschikt voor professionele energieopslagtoepassingen waarbij veiligheid, betrouwbaarheid en prestaties centraal staan.

Inhoud van het systeem en leveringsomvang

Het 1-fase Victron–Pytes ESS-pakket wordt geleverd als een compleet, modulair opgebouwd systeem dat direct gereed is voor installatie. Dit pakket bevat alle hoofdcomponenten, DC-bekabeling, zekeringen en communicatieonderdelen voor een volledig functioneel energieopslagsysteem.

Het systeem is opgebouwd uit 1× Victron Multi RS Solar 48/6000 omvormer/lader en 1× Pytes V12 batterij met een totale energieopslagcapaciteit van 11,78 kWh.

Inbegrepen in het pakket

• 1× Victron Multi RS Solar 48/6000 omvormer/lader met geïntegreerde MPPT-zonneladers

• 1× Pytes V12 51,2 V 11,78 kWh lithium-ijzerfosfaat batterij

• 1× Pytes V12 DC-kabelset 50 mm², 2 meter

• 1× Victron Lynx Distributor – modulair DC-verdeelblok met zekeringhouders

  • 1 gezekerde aansluiting voor de Pytes V12 batterij

  • 1 gezekerde aansluiting voor de Multi RS Solar 48/6000

• 1× 1,5 meter rode accukabel 50 mm² met aangeperste M8-kabelogen voor de verbinding van de Victron Multi RS Solar naar de Lynx Distributor

• 1× 1,5 meter zwarte accukabel 50 mm² met aangeperste M8-kabelogen voor de verbinding van de Victron Multi RS Solar naar de Lynx Distributor

• 1× Mega-zekering voor de Multi RS Solar 48/6000 (voor montage in de Lynx Distributor)

• 1× Mega-zekering voor de Pytes V12 (voor montage in de Lynx Distributor)

• 1× Victron Cerbo GX Energy Management Controller

• 1× communicatiekabel ve.can voor communicatie tussen de Multi RS Solar en de Cerbo GX

• 1× Victron VM-3P75CT energiemeter voor import-/exportmeting op de hoofdaansluiting

• 1× CAN-buskabel voor BMS-communicatie tussen de Pytes V12 batterij en de Cerbo GX

Niet inbegrepen in het pakket

Het systeem wordt geleverd zonder AC-installatiemateriaal, zoals:

• Aardlekautomaten, installatieautomaten en omschakelvoorzieningen

• Kabelgoten, eindkappen en overig verdeelmateriaal

• AC-aansluitkabels voor de Multi RS Solar (deze zijn projectafhankelijk en worden doorgaans op locatie op maat aangelegd)

• PV-bekabeling en overige PV-aansluitmaterialen

Het 1-fase Victron–Pytes ESS-pakket bevat alle hoofdcomponenten voor een volledig werkend, professioneel energieopslagsysteem. Met de geïntegreerde MPPT-zonneladers van de Multi RS Solar kunnen zonnepanelen rechtstreeks op het Victron-systeem worden aangesloten. Hierdoor ontstaat één geïntegreerde oplossing voor PV-opwekking, batterijopslag, ESS, noodstroomvoorziening en slim energiebeheer.
