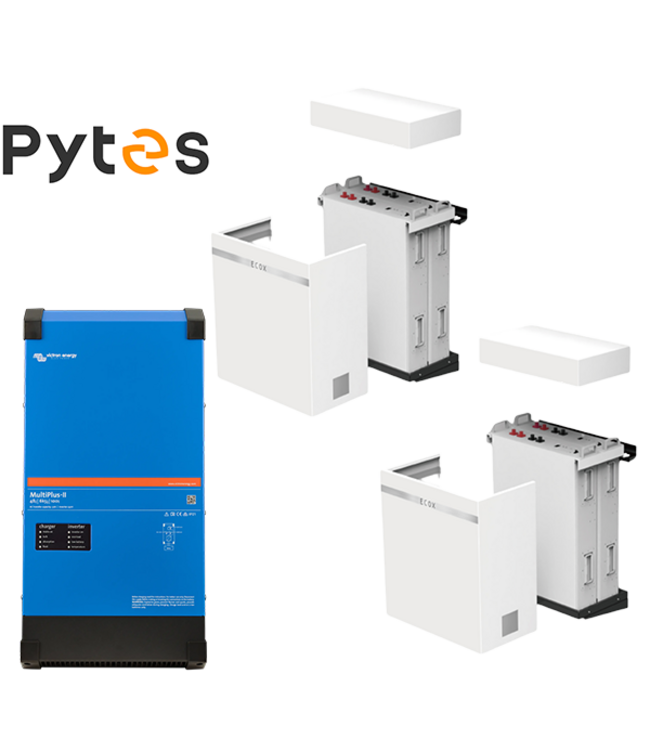

1 fase pakket 6.5Kva - 15kwh

Dit uitgebreide éénfase ESS-pakket is ontworpen voor installaties waar een grotere opslagcapaciteit gewenst is. Met drie Pytes E-BOX accu’s (samen 15,36 kWh) biedt dit systeem voldoende energieopslag om optimaal te sturen op eigen verbruik, netbelasting en dynamische energietarieven. Dankzij de slimme Victron ESS-regeling in combinatie met de Cerbo GX is het systeem voorbereid voor integratie met bijvoorbeeld dynamische energiecontracten.

Hoge opslagcapaciteit – klaar voor slimme energiehandel

De drie Pytes E-BOX accu’s leveren samen een bruto opslagcapaciteit van 15,36 kWh, waarvan circa 14,6 kWh bruikbaar is (bij 95% bruikbare capaciteit). Deze modules hebben een capaciteit van 5,12 kWh per stuk en zijn flexibel op te bouwen. De batterijen worden verdeeld over twee muurbevestigingen, waarbij één set wordt voorzien van twee batterijen en de andere van één batterij. Dit zorgt voor een nette en ruimtebesparende installatie.

Deze hoeveelheid opslag maakt het mogelijk om niet alleen overdag zonne-energie op te slaan, maar ook om ’s nachts goedkoop ingekochte stroom tijdelijk te bufferen of bij netuitval gedurende langere tijd autonoom te draaien.

Hierdoor is het systeem ideaal voor toepassingen zoals:

Dynamisch laden bij lage energieprijzen (nacht, overschot)

Ontladen tijdens piekverbruik of hoge tarieven

Zelfvoorziening in woningen of kleine bedrijven

Back-up van kritieke verbruikers

De batterijen worden gemonteerd via muurbevestigingen, waarbij per bevestiging twee Pytes E-BOX modules kunnen worden geplaatst. Per batterij wordt één kabelset van 2 meter (25 mm²) toegepast, zodat elke accu individueel wordt aangesloten op de Lynx Distributor. Hierdoor worden alle batterijen gelijkmatig geladen en ontladen en blijft de installatie elektrisch goed gebalanceerd en overzichtelijk.

Victron MultiPlus-II 48/6500/100-50 – krachtige trafotechniek en slim

De Victron MultiPlus-II 48/6500/100-50 vormt het hart van dit 1-fase energieopslagsysteem. Deze krachtige omvormer/lader op basis van robuuste trafotechniek levert 6 kwh aan continu vermogen bij 25 graden zonder net aansluiting. Met een piekcapaciteit tot 11 kW gedurende één minuut is hij uitstekend in staat om zware inductieve belastingen zoals pompen of gereedschap aan te sturen.

Naast het leveren van vermogen biedt de MultiPlus-II een geïntegreerde 100 A acculader en een automatische omschakelcapaciteit van 50 A, waarmee moeiteloos tussen net- en accuvoeding geschakeld wordt. Dankzij de ingebouwde UPS-functionaliteit schakelt het systeem bij netuitval ononderbroken (<20 ms) over op batterijvoeding, zodat aangesloten apparatuur operationeel blijft zonder onderbreking.

Een belangrijk voordeel van de MultiPlus-II is de ondersteuning van peak shaving. Zo kun je bijvoorbeeld een bestaande 1-fase 40A aansluiting in huis terugbrengen naar slechts 10A, en het tekort tijdelijk aanvullen met het vermogen van de omvormer. Door ca. 6000 W bij te leveren vanuit de accu, beschik je alsnog over een totaalvermogen van ca. 8 kW, zonder dat een zwaardere netaansluiting nodig is.

De MultiPlus-II ondersteunt ook AC-koppeling, waardoor een bestaande PV-omvormer kan worden geïntegreerd in het systeem. Overtollige zonne-energie wordt hierbij direct gebruikt of ingezet om de batterij op te laden. In eilandbedrijf zorgt het systeem automatisch voor frequentie shifting, zodat PV-omvormers zichzelf uitschakelen zodra de batterij vol raakt en er te weinig verbruik is. Deze veiligheidsmaatregel is volledig conform netcode en configureerbaar via de ESS Assistant.

Cerbo GX – de hersenen van het systeem

Voor het aansturen, bewaken en optimaliseren van het systeem is de Cerbo GX onmisbaar. Dit communicatiecentrum zorgt ervoor dat alle componenten in het systeem – van de Multi tot de accu’s, energiemeter en eventueel PV-omvormers – perfect met elkaar samenwerken. Via de Cerbo GX wordt het ESS-systeem intelligent aangestuurd: het bepaalt of er geladen of ontladen moet worden, of energie naar het net wordt geleverd, en houdt realtime gegevens bij over het hele systeem. De Cerbo GX maakt monitoring mogelijk via een lokaal scherm (GX Touch), via de Victron Remote Portal (VRM) of via directe toegang via LAN of WiFi.

De set bevat ook een 0,9 meter lange UTP-kabel om de Cerbo GX direct met de Multiplus-II te verbinden.

Victron energiemeter – nauwkeurige netmeting en ook voor 3 fase netaansluiting

Voor een ESS-systeem is een energiemeter essentieel. Deze Victron-meting gebeurt via stroomtransformatoren (CT-klemmen) en is geschikt voor zowel één- als driefasige hoofdaansluitingen. Bij een 3-fase net zorgt deze meter ervoor dat de Multi RS (een éénfase omvormer), kan sturen op basis van het totale energieverbruik van het gebouw. Dit maakt het mogelijk om – afhankelijk van de ESS-configuratie – het totale vermogen op alle fasen samen tot 0 W te balanceren.

Zie het volgende voorbeeld: ESS is verbonden met L1 en door de fasen L2 en L3 te compenseren, regelt het het totale vermogen op het distributiepaneel tot 0 W.

Als de optie “Individuele fase” is geselecteerd, gebruikt het (1 fase) ESS de accu om alleen L1 tot 0 W te balanceren. L2 en L3 zijn zichtbaar op het GX-apparaat, maar worden op geen enkele manier door het ESS gebruikt.

Bij een éénfase netaansluiting werkt de energiemeter uiteraard gewoon als meetpunt op de L1-fase.

Gebruik in een driefasenet – slimme integratie met éénfase Multi

Hoewel het systeem is opgebouwd rond een éénfase omvormer, kan het prima functioneren op een driefase netaansluiting. Er zijn twee manieren om de Multimte integreren:

Optie 1: Alleen AC-in wordt aangesloten. De omvormer zit dan parallel op het net. Er is slechts één kabel nodig, maar bij stroomuitval valt het hele systeem uit.

Optie 2: AC-out 1 wordt ook aangesloten. Deze uitgang is onderbrekingsvrij (UPS), waardoor alle apparatuur achter deze uitgang blijft functioneren bij netuitval. Zo kan bijvoorbeeld de volledige L1-fase via deze uitgang worden gevoed. Hiervoor zijn wel aanpassingen aan de groepenkast nodig en moet er een aparte kabel voor AC-out worden gelegd

Compatibiliteit met AC PV-omvormers

Het systeem ondersteunt ook bestaande netgekoppelde PV-omvormers. Als de PV-omvormer op AC-out 1 wordt aangesloten, blijft deze functioneren tijdens netuitval – mits deze op de juiste manier geconfigureerd is. De Multi RS detecteert automatisch of er teruglevering is via AC PV en verhoogt zo nodig de frequentie om overbelasting te voorkomen zodra de accu’s vol zijn. Dit vraagt een juiste instelling van de PV-omvormer om op frequentieverhoging te reageren. Er geldt hierbij een 1:1-regel: de omvormer mag niet meer vermogen hebben dan de Multi RS zelf (max. 6.5 kVA).

Pytes E-BOX accu’s – krachtig, veilig en schaalbaar

De meegeleverde Pytes E-BOX batterijen leveren samen een capaciteit van circa 15 kWh. Deze hoogwaardige LiFePO4-accu’s zijn opgebouwd uit hoogwaardige cellen en bieden een lange levensduur van ≥6000 cycli bij 90% DoD, met een hoge round-trip efficiëntie van ≥95%.

Elke batterij heeft een capaciteit van 5,12 kWh en is volledig compatibel met Victron-systemen via CAN-bus of RS485. De geïntegreerde BMS zorgt voor actieve bescherming en betrouwbare werking binnen het systeem.

De E-BOX modules zijn compact en flexibel te installeren en worden toegepast met muurbevestiging, waarbij de batterijen worden verdeeld over twee bevestigingen (2 + 1 opstelling). Per batterij wordt één kabelset toegepast, zodat alle accu’s individueel worden aangesloten op de Lynx Distributor. Dit zorgt voor een overzichtelijke, ruimtebesparende installatie waarbij de accu’s veilig en netjes aan de wand worden geplaatst en elektrisch goed gebalanceerd blijven.

Uitgebalanceerde DC-verdeling met Lynx Distributor

De drie accu’s worden individueel aangesloten op de Lynx Distributor via drie kabelsets van elk 2 meter (25 mm²), één per batterij. Elke kabelset wordt afzonderlijk afgezekerd met een 100 A MEGA-zekering. Vanuit de Lynx gaat een centrale 50 mm² kabel (1 meter) naar de MultiPlus-II, afgezekerd met 200 A. Deze modulaire opbouw zorgt voor een overzichtelijke installatie, optimale balans tussen de accu’s, veiligheid en duidelijke diagnostiek.

Wat zit er in dit uitgebreide pakket?

1x Victron MultiPlus-II 48/6k5/100-50

1x Victron Cerbo GX

1x UTP-kabel (0,9 m) tussen Multi en Cerbo GX Ve.Bus

1x Victron energiemeter met CT-klemmen

1x Victron Lynx Distributor 48V

1x 200 A mega-zekering (Multiplus-II 6k5)

3x 80 A mega-zekering (accu’s)

3x Pytes kabelset van 2 meter (25 mm²) – één per batterijmodule

1x kabelset van 1 meter (70 mm²) – van Lynx naar Multiplus-II

4x Pytes E-BOX LiFePO4 accu’s – 4x 5,12 kWh (20,48 kWh totaal)

2x muurbevestiging voor telkens 2 accu’s

1x CAN-buskabel voor BMS-communicatie Pytes met Cerbo GX

Niet inbegrepen (apart aan te schaffen)

AC-bekabeling en automaten

Kabelgoten en wandmateriaal

GX Touch display (optioneel)

Eventuele montagekast of paneel voor AC-zijdige installatie

Dit volledig voorbereide éénfase ESS-pakket vormt een robuuste, uitbreidbare en slimme energieopslagoplossing die geschikt is voor uiteenlopende toepassingen. Dankzij de combinatie van Victron- en Pytes-componenten levert dit systeem niet alleen kracht en efficiëntie, maar ook flexibiliteit en betrouwbaarheid. Of het nu gaat om optimalisatie van eigenverbruik, energiezekerheid of integratie met bestaande zonnepanelen – dit pakket is klaar voor de toekomst.
