€58,60
In winkelwagen

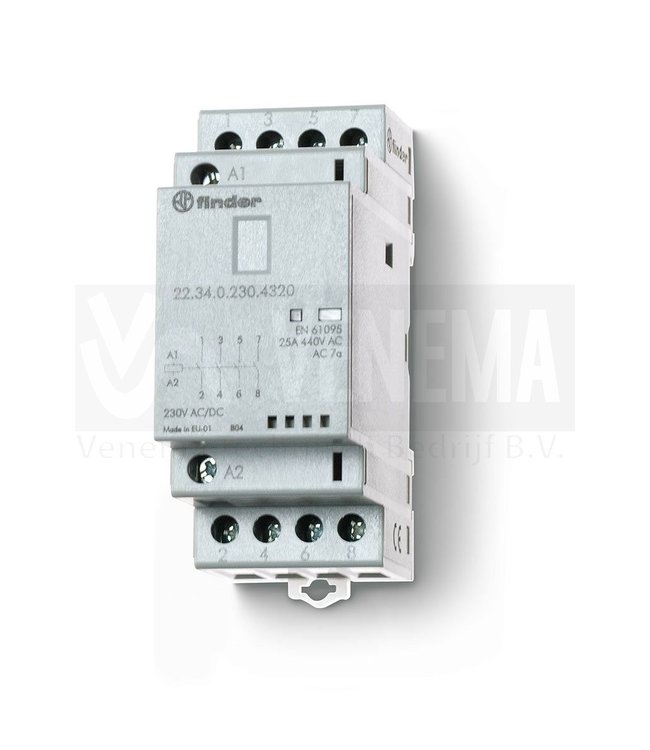

25A Magneetschakelaar AgNi - 2 maak- + 2 verbreekcontacten

25A Magneetschakelaar AgNi - 2 maak- + 2 verbreekcontacten
25A Magneetschakelaar AgNi - 2 maak- + 2 verbreekcontacten
25A Magneetschakelaar AgNi - 2 maak- + 2 verbreekcontacten
25A Magneetschakelaar AgNi - 2 maak- + 2 verbreekcontacten
25A Magneetschakelaar AgNi - 2 maak- + 2 verbreekcontacten
25A Magneetschakelaar AgNi - 2 maak- + 2 verbreekcontacten
€58,60 Incl. btw
Artikelnummer:
22.34.0.024.1640

• Contacten met dubbele onderbreking
• AC/DC aansturing
• Geluidsarm
• Varistorbeveiliging
• Contactmateriaal: AgNi
• Volgens DIN EN 61095: 2009
• Uitbreidbaar met hulpcontact
• 35 mm railmontage (EN 60715) Lees meer..

  • Scherpe prijzen

    Vraag naar uw korting
  • Ruim assortiment

    Een breed aanbod van A-merken
  • Persoonlijk technisch advies

    55 jaar specialistische kennis
  • Morgen in huis via GLS

    Mits op voorraad en vóór 14:00 besteld

Producteigenschappen 25 A magneetschakelaar met 4 contacten

• Contacten met dubbele onderbreking contactopening ≥ 3 mm (maakcontact) contactopening ≥ 1,5 mm (verbreekcontact)
• AC/DC aansturing, geluidsarm (bromvrij) met varistorbeveiliging
• Versterkte isolatie tussen spoel en contacten
• Standaard mechanische en elektrische indicatie
• Optie: On-Auto-Off keuzeschakelaar
• Contactmateriaal: AgNi
• Magneetschakelaar volgens DIN EN 61095: 2009
• Uitbreidbaar met hulpcontact (snelmontage), 1 maak- + 1 verbreekcontact of 2 maakcontacten

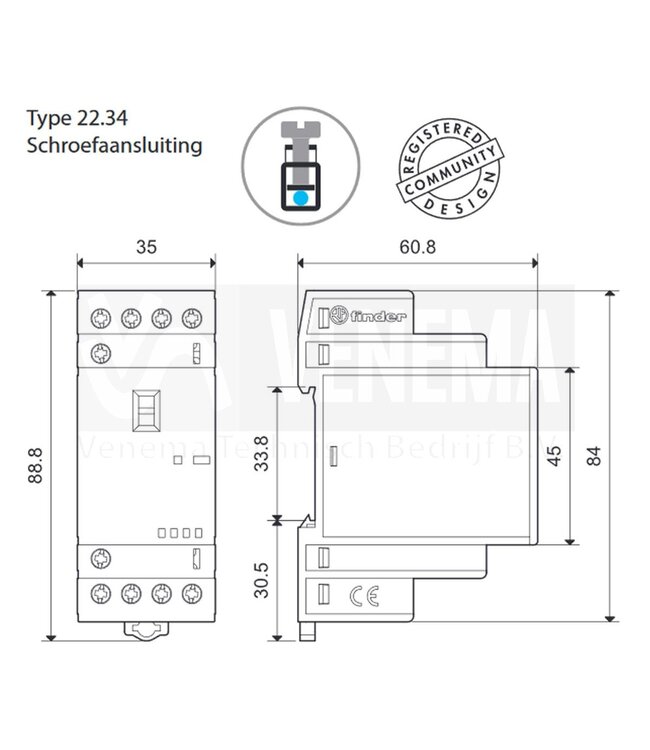

• 35 mm railmontage (EN 60715)

Productspecificaties

Contacten

   22.34.0.xxx.1xx0  22.34.0.xxx.4xx0
   • Voor het schakelen van
ohmse en licht inductieve
belastingen, inschakel-
stromen tot 80 A
 •
Contactmateriaal AgNi
 • Voor het schakelen van
hoge inschakelstromen
tot 120 A - 5ms met de maakcontacten (Lampbelastingen)
 •
Contactmateriaal AgSnO2

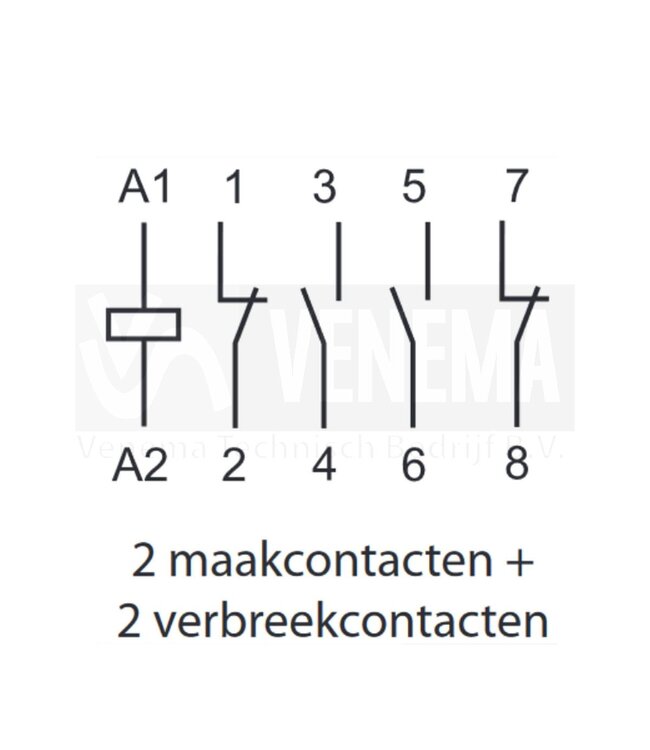

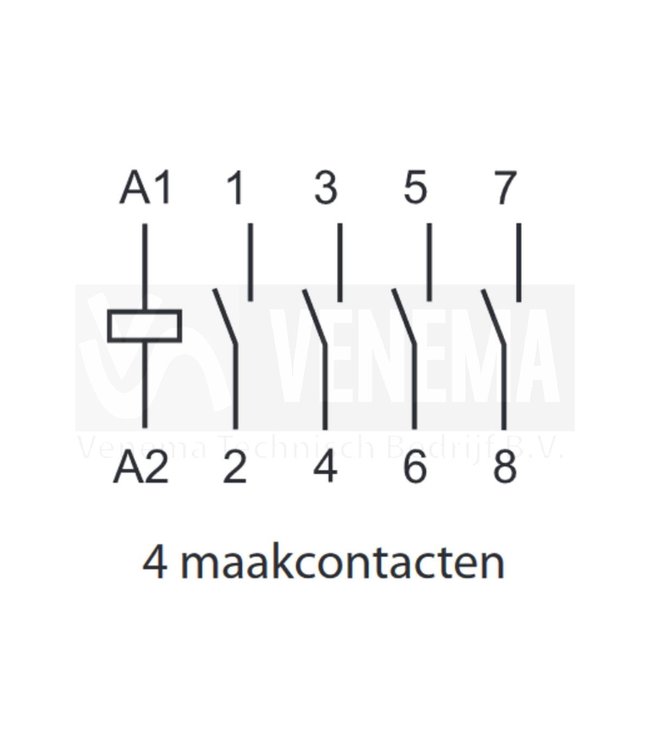

 Aantal contacten  4 maak- of 3 maak- + 1 verbreekcontact of 2 maak- + 2 verbreekcontacten, ≥ 3 mm*  4 maak- of 3 maak- + 1 verbreekcontact of 2 maak- + 2 verbreekcontacten, ≥ 3 mm*
 Max. continustroom/max. inschakelstroom - A  25 / 80  25 / 120
 Nominale spanning - V AC  250 / 440  250 / 440
 Max. schakelvermogen AC1 / AC7a
(per pool @ 250 V) - VA
 6.250  6.250
 Max. schakelstroom AC3 / AC-7b - A  10  10
 Max. Schakelvermogen AC15
(per pool @ 230 V) - kW - VA
 1.800  1.800
 3-fasenmotor, AC3 (400-440 V AC) - kW  4  4
 Max. schakelvermogen AC5a
(per pool @ 250 V) - A
 15  15
 Max. schakelstroom AC-7c - A  -  10

 Nominale lampbelasting:

 • 230 V gloeilamp/halogeen W
 • TL-lampen met EVSA (1)
 • TL-lampen met VSA (2)
 • Compacte fluorescentielamp (spaarlamp)
 • 230V LED
 • Laagspanningshalogeenlampen of LED
met EVSA (1)
 • Laagspanningshalogeenlampen of LED

met VSA (2)

800
 300
 200
 100
 100
 100
 300

 2.000
 800
 500
 200
 200
 200
 800

 Max. schakelstroom DC1: 30/110/220 V  25/5/1  25/5/1
 Min. schakelbelasting  1.000 (10/10)  1.000 (10/10)
 Contactmateriaal standaard  AgNi  AgSn02

* Contactafstand ≥ 3 mm alleen voor de maakcontacten; verbreekcontacten ≥ 1,5 mm

(1) EVSA = Elektronisch voorschakelapparaat
(2) VSA = Conventioneel voorschakelapparaat


Spoel

   22.34.0.xxx.1xx0  22.34.0.xxx.4xx0
 Nominale spanning (UN) - V DC/AC (50/60 Hz)  12 - 24 - 48 - 60 - 230  12 - 24 - 48 - 60 - 230
 Nominaal vermogen AC/DC - VA (50Hz)/W  2 / 2,2  2 / 2,2
 Werkspanningsbereik - DC/AC (50/60Hz)  (0,8...1,1)UN  (0,8...1,1)UN
 Houdspanning - DC/AC (50/60 Hz)  0.4UN  0.4UN
 Afvalspanning - Dc/Ac (50/60Hz)  0.1UN  0.1UN


Algemene gegevens

   22.34.0.xxx.1xx0
 22.34.0.xxx.4xx0
 Mechanische levensduur AC/DC - schakelingen  2 • 106  2 • 106
 Elektrische levensduur AC-7a - schakelingen  150 • 103  30 • 103
 Aanspreek-/afvaltijd - ms  18 / 40  18 / 40
 Isolatiespanning (1,2kV/50 µs) spoel/contact - kV  6  6
 Omgevingstemperatuur - °C  -20...+50  -20...+50
 Beschermingsgraad  IP20  IP20
