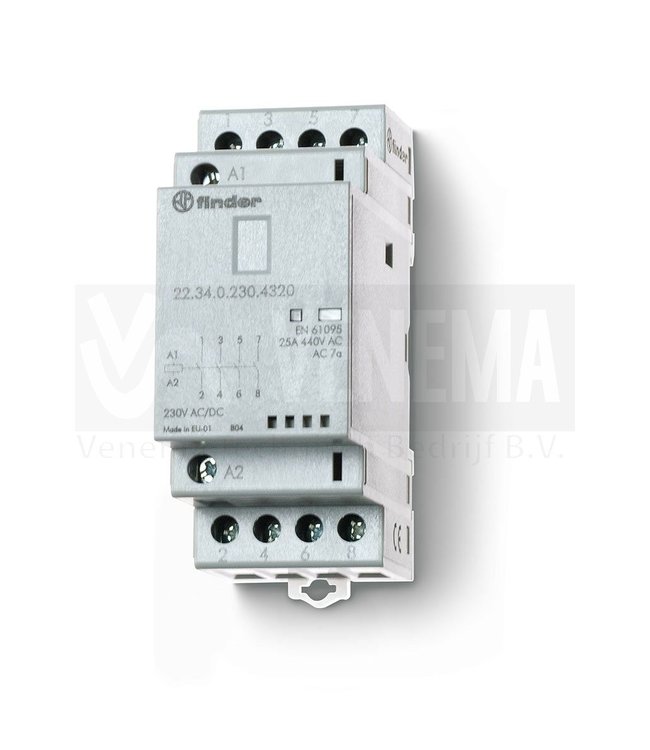

25A Magneetschakelaar AgSnO2 - 2 maak- + 2 verbreekcontacten

25A Magneetschakelaar AgSnO2 - 2 maak- + 2 verbreekcontacten
25A Magneetschakelaar AgSnO2 - 2 maak- + 2 verbreekcontacten
25A Magneetschakelaar AgSnO2 - 2 maak- + 2 verbreekcontacten
25A Magneetschakelaar AgSnO2 - 2 maak- + 2 verbreekcontacten
25A Magneetschakelaar AgSnO2 - 2 maak- + 2 verbreekcontacten
25A Magneetschakelaar AgSnO2 - 2 maak- + 2 verbreekcontacten
€52,70 Incl. btw
Artikelnummer:
22.34.0.024.4620

• Contacten met dubbele onderbreking
• AC/DC aansturing
• Geluidsarm
• Versterkte isolatiespoel en contacten
• Contactmateriaal: AgSnO2
• Volgens DIN EN 61095: 2009
• Uitbreidbaar met hulpcontact
• 35 mm railmontage (EN 60715) Lees meer..

  • Scherpe prijzen

    Vraag naar uw korting
  • Ruim assortiment

    Een breed aanbod van A-merken
  • Persoonlijk technisch advies

    55 jaar specialistische kennis
  • Morgen in huis via GLS

    Mits op voorraad en vóór 14:00 besteld

Producteigenschappen 25 A magneetschakelaar met 4 contacten

• Contacten met dubbele onderbreking contactopening ≥ 3 mm (maakcontact) contactopening ≥ 1,5 mm (verbreekcontact)
• AC/DC aansturing, geluidsarm (bromvrij) met varistorbeveiliging
• Versterkte isolatie tussen spoel en contacten
• Standaard mechanische en elektrische indicatie

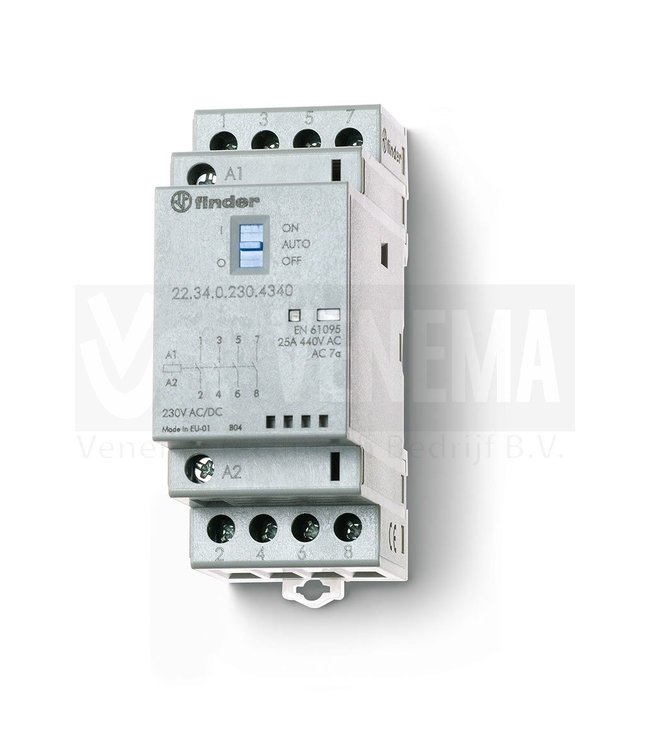

• Optie: On-Auto-Off keuzeschakelaar
• Contactmateriaal: AgSnO2
• Magneetschakelaar volgens DIN EN 61095: 2009
• Uitbreidbaar met hulpcontact (snelmontage), 1 maak- + 1 verbreekcontact of 2 maakcontacten

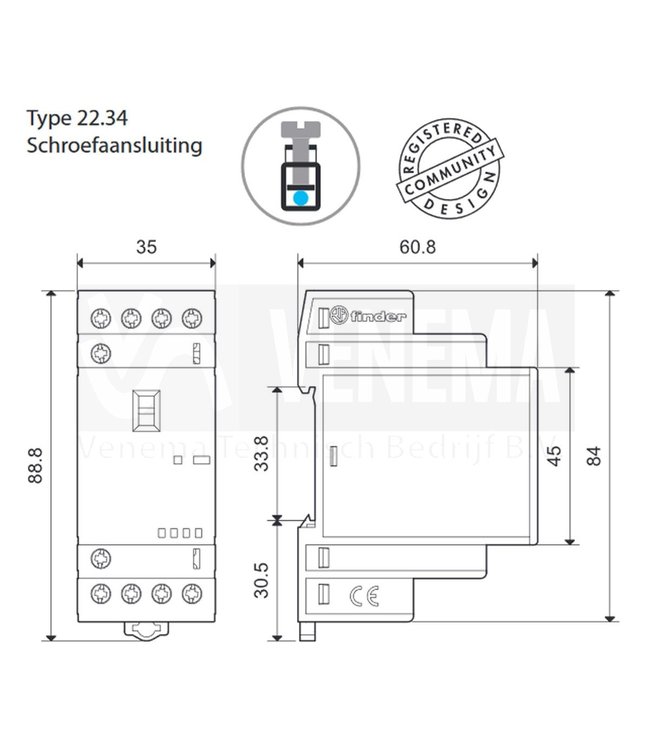

• 35 mm railmontage (EN 60715)


Productspecificaties

Contacten

  22.34.0.xxx.1xx0 22.34.0.xxx.4xx0
  Voor het schakelen van
ohmse en licht inductieve
belastingen, inschakel-
stromen tot 80 A
Contactmateriaal AgNi
Voor het schakelen van
hoge inschakelstromen
tot 120 A - 5ms met de maakcontacten (Lampbelastingen)
Contactmateriaal AgSnO2

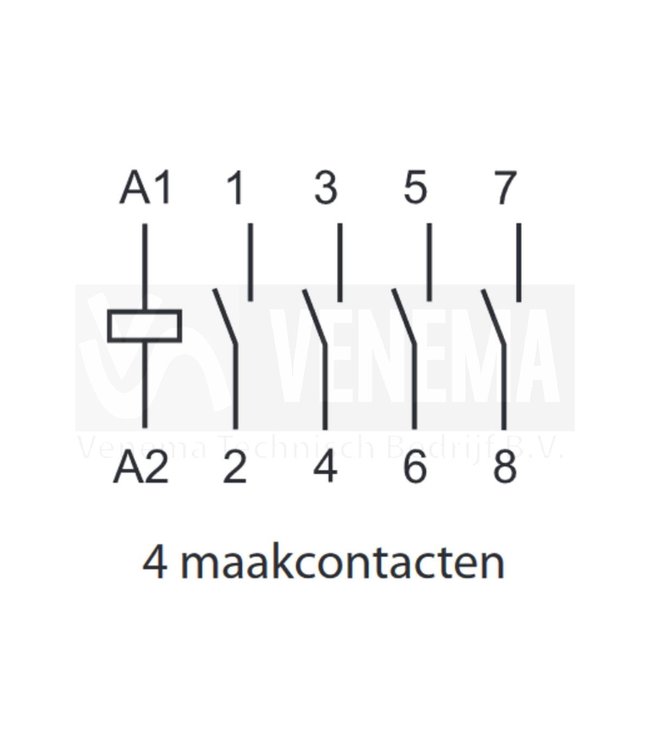

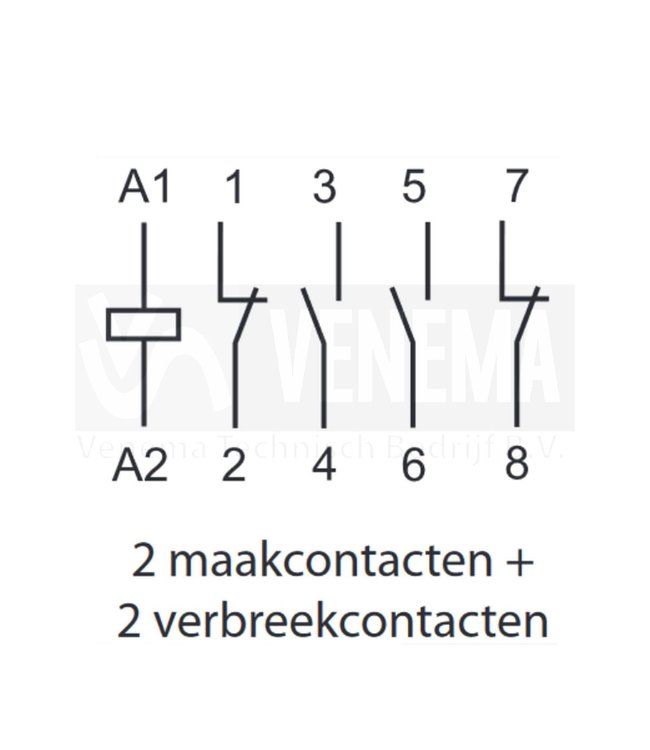

Aantal contacten 4 maak- of 3 maak- + 1 verbreekcontact of 2 maak- + 2 verbreekcontacten, ≥ 3 mm* 4 maak- of 3 maak- + 1 verbreekcontact of 2 maak- + 2 verbreekcontacten, ≥ 3 mm*
Max. continustroom/max. inschakelstroom - A 25 / 80 25 / 120
Nominale spanning - V AC 250 / 440 250 / 440
Max. schakelvermogen AC1 / AC7a
(per pool @ 250 V) - VA
6.250 6.250
Max. schakelstroom AC3 / AC-7b - A 10 10
Max. Schakelvermogen AC15
(per pool @ 230 V) - kW - VA
1.800 1.800
3-fasenmotor, AC3 (400-440 V AC) - kW 4 4
Max. schakelvermogen AC5a
(per pool @ 250 V) - A
15 15
Max. schakelstroom AC-7c - A - 10

Nominale lampbelasting:

• 230 V gloeilamp/halogeen W
• TL-lampen met EVSA (1)
• TL-lampen met VSA (2)
• Compacte fluorescentielamp (spaarlamp)
• 230V LED
• Laagspannings halogeenlampen of LED
met EVSA (1)
• Laagspannings halogeenlampen of LED

met VSA (2)

800
300
200
100
100
100
300

2.000
800
500
200
200
200
800

Max. schakelstroom DC1: 30/110/220 V 25/5/1 25/5/1
Min. schakelbelasting 1.000 (10/10) 1.000 (10/10)
Contactmateriaal standaard AgNi AgSn02

* Contactafstand ≥ 3 mm alleen voor de maakcontacten; verbreekcontacten ≥ 1,5 mm

(1) EVSA = Elektronisch voorschakelapparaat
(2) VSA = Conventioneel voorschakelapparaat


Spoel

  22.34.0.xxx.1xx0 22.34.0.xxx.4xx0
Nominale spanning (UN) - V DC/AC (50/60 Hz) 12 - 24 - 48 - 60 - 230 12 - 24 - 48 - 60 - 230
Nominaal vermogen AC/DC - VA (50Hz)/W 2 / 2,2 2 / 2,2
Werkspanningsbereik - DC/AC (50/60Hz) (0,8...1,1)UN (0,8...1,1)UN
Houdspanning - DC/AC (50/60 Hz) 0.4UN 0.4UN
Afvalspanning - Dc/Ac (50/60Hz) 0.1UN 0.1UN


Algemene gegevens

  22.34.0.xxx.1xx0 22.34.0.xxx.4xx0
MEchanische levensduur AC/DC - schakelingen 2 • 106 2 • 106
Elektrische levensduur AC-7a - schakelingen 150 • 103 30 • 103
Aanspreek-/afvaltijd - ms 18 / 40 18 / 40
Isolatiespanning (1,2kV/50 µs) spoel/contact - kV 6 6
Omgevingstemperatuur - °C -20...+50 -20...+50
Beschermingsgraad IP20 IP20
