Het systeem combineert drie Victron Multi RS Solar 6000 omvormers met één HiTHIUM ARKVOLT L16 lithium-ijzerfosfaat (LFP) batterij van 16 kWh. De ARKVOLT L16 ondersteunt een maximale laad- en ontlaadstroom van 200 A. Bij een nominale spanning van 51,2 V komt dit overeen met circa 10 kW continu laad- en ontlaadvermogen.

Via de DVCC-functionaliteit binnen het Victron GX-systeem communiceert het batterijmanagementsysteem (BMS) continu met de Victron-installatie. Hierdoor worden de drie Multi RS-omvormers automatisch begrensd op de maximale laad- en ontlaadwaarden die de batterij op dat moment veilig kan leveren. Dit zorgt voor een optimale samenwerking tussen batterij en omvormers, maximale betrouwbaarheid en een lange levensduur van het systeem.

De HiTHIUM ARKVOLT L16 wordt geleverd met 10 jaar fabrieksgarantie of 8.000 laad- en ontlaadcycli en vormt daarmee een hoogwaardige en duurzame energieopslagoplossing.

Dankzij de compacte opbouw, de hoge opslagcapaciteit en de directe compatibiliteit met Victron Energy vormt deze configuratie een efficiënte en toekomstbestendige oplossing voor energieopslag. Het systeem is ideaal voor toepassingen zoals noodstroomvoorziening, maximale benutting van zonne-energie, peak shaving en slim energiebeheer met dynamische energietarieven.

Het geheel vormt een compleet geïntegreerde oplossing voor energiebeheer, noodstroomvoorziening en peak shaving, met een zeer hoog rendement, stille werking van maximaal 43 dB en een compacte hoogfrequente omvormer van slechts 11 kg per Multi RS Solar, waardoor de installatie eenvoudig te monteren en onderhouden is.

Victron Multi RS 48/6000 – kern van het systeem

De Multi RS-serie is een stille, efficiënte en compacte oplossing voor moderne ESS-systemen. Met een geluidsniveau van maximaal 43 dB en een gewicht van slechts 11 kg per stuk is deze omvormer een lichtgewicht alternatief voor een MultiPlus-II 48/5000, die ongeveer 30 kg weegt. In dit pakket zijn drie Multi RS Solar 6000-units opgenomen, samen goed voor 18 kVA driefasig vermogen, 5 kW continu per fase en 100 A 48DC-laadcapaciteit per omvormer. Hierdoor ontstaat een krachtige en PV-geïntegreerde totaaloplossing voor uiteenlopende 3-fase toepassingen.

Belangrijkste specificaties:
• Continu uitgangsvermogen: Verhoogt lineair van 4800 W per fase bij 46 VDC
tot 5300 W per fase bij 52 VDC  (totaal rond 15,5 kW @ 25 °C)
• Acculader: 100 A / 48 VDC per unit (≈ 4,8 kW laadvermogen per fase)
• Doorschakelvermogen: 50 A AC per fase
• Volledige 3-fase werking – geschikt voor ESS, UPS en off-grid toepassingen
• Noodstroomfunctie: automatische omschakeling binnen 20 ms
• Intelligente energieregeling tussen accu, PV en net

KLIK HIER VOOR DE DATASHEET VAN DE MULTI RS SOLAR

Hoog vermogen omvormer
Hoog piekvermogen - De omvormer is in staat om, gedurende 3 seconden, het maximale AC uitgangsvermogen te leveren tot een piek van 9000 W en 7000 W voor 4 minuten. Dit ondersteunt een soepele werking voor het opstarten van een motor en andere veeleisende piekbelastingen.

Continu uitgangsvermogen met zonne boost - Het continue uitgangsvermogen bij een omgevingstemperatuur van 25 °C, bij 52 VDC, is 5300 W. In combinatie met zonneenergie van de ingebouwde MPPT wordt dit verhoogd met ongeveer 10 % tot 5800W.

Geïsoleerde PV verbindingen voor extra veiligheid - Volledige galvanische isolatie tussen PV- en accuverbindingen biedt extra algehele systeem veiligheid.

Bescherming tegen temperatuur - Bescherming te hoge temperatuur en vermogensvermindering bij te hoge temperaturen.

Peak-shaving en virtuele netvergroting

Dankzij de geïntegreerde peak-shaving-functionaliteit kan het systeem circa 21 A extra per fase leveren vanuit de drie MultiPlus-II omvormers. Hierdoor verandert bijvoorbeeld een standaard 3×25 A netaansluiting in de praktijk in een meer dan virtuele 3×46A aansluiting op de uitgang.

In plaats van piekbelastingen volledig via het elektriciteitsnet te trekken, worden deze opgevangen vanuit de batterij. Denk aan het opstarten van zware verbruikers of het gelijktijdig inschakelen van machines. Zodra de belasting afneemt, wordt de accu automatisch bijgeladen.

25 A (net) + 21 A (accu) = ±46 A piekvermogen per fase

Voordelen:
• Virtuele vergroting van een 3×25 A aansluiting naar ca. 3×46 A uitgangsvermogen
• Geen dure of langdurige netverzwaring nodig
• Lagere vaste netkosten en efficiënter gebruik van lokaal opgewekte zonne-energie
• Flexibel uitbreidbaar bij groeiende energiebehoefte

Jaarlijkse besparing

Door deze piekondersteuning kan vaak de netaansluiting veilig worden teruggezet van 3×35A naar 3×25A.

Dat bespaart ± €1.300 per jaar aan vastrechtkosten.

Zonnepanelen direct aansluiten – tot 50 panelen via 6 MPPT-trackers

De Victron Multi RS Solar is volledig voorbereid voor directe aansluiting van zonnepanelen. In tegenstelling tot traditionele systemen met losse AC-omvormers, sluit je hier je PV-panelen rechtstreeks aan op de MPPT-ingangen van de omvormers – efficiënter, eenvoudiger en goedkoper.

6 MPPT-trackers: flexibel en krachtig

Elke Victron Multi RS Solar 6000 beschikt over 2 onafhankelijke MPPT-trackers. Met drie units in het cabinet beschik je dus over 6 MPPT-ingangen, waarmee je:

Tot circa 50 zonnepanelen kunt aansluiten

Verdeeld over 6 afzonderlijke PV-strings van ongeveer 8 tot 9 panelen per string (bij 430–500 Wp/paneel)

Zonder de noodzaak van externe PV-laders of aparte AC-omvormers

Direct DC-DC laden: maximaal rendement

Tot 99% efficiëntie bij direct laden van de accu’s via DC

Geen omzettingsverlies zoals bij AC-omvormers (DC → AC → DC)

Zeer geschikt voor off-grid toepassingen of locaties met een onbetrouwbare netspanning

Zelfvoorzienend laden mogelijk – ook bij stroomuitval

Ideaal voor gespreide dakvlakken, zoals oost-west opstellingen, verschillende hellingshoeken of zonnepanelen verspreid over meerdere gebouwen. Elke string werkt onafhankelijk via zijn eigen MPPT-tracker.

Noodstroomvoorziening en aansluitwijze

De Multi RS beschikt over een AC-ingang voor netaansluiting en één actieve AC-uitgang (AC-out 1) voor kritische belastingen.
Bij stroomuitval of netontkoppeling schakelt het systeem binnen 20 milliseconden over naar noodstroommodus, waarbij de omvormer direct de voeding van de kritische belastingen overneemt vanuit de accu’s.

De Multi RS is uitgerust met ingebouwde veiligheidsrelais en voldoet aan internationale netcodes, waardoor het systeem wereldwijd inzetbaar is en ook geschikt voor off-grid toepassingen.

Aansluitwijze:
Er worden twee vijfaderige kabels aangelegd tussen het Victron-systeem en de meterkast:

• Kabel 1 – algemene aansluiting en niet-kritische belastingen
Deze kabel loopt via de Victron-energiemeter, die de totale hoofdaansluiting meet. De niet-kritische belastingen worden vóór het Multi RS-systeem aangesloten, tussen de energiemeter en de AC-ingang van de Multi’s. Deze groepen worden dus direct via het net gevoed, maar hun verbruik wordt wél meegenomen in het energiemanagement van het systeem.

• Kabel 2 – kritische belastingen
Deze kabel is aangesloten op AC-out 1 van de Multi RS. Alle kritische groepen die bij netuitval actief moeten blijven, worden hierop aangesloten. Bij een stroomstoring neemt de Multi RS automatisch de voeding over vanuit het batterijsysteem, waardoor essentiële apparatuur blijft functioneren.

In de meterkast wordt de verdeling gemaakt tussen kritische en niet-kritische groepen. Zo blijft de bedrijfscontinuïteit behouden, terwijl het systeem overzichtelijk, veilig en volgens Victron-installatierichtlijnen is opgebouwd.

In de meterkast wordt de verdeling tussen kritische en niet-kritische groepen aangebracht. Zo blijft de bedrijfscontinuïteit behouden en blijft de installatie overzichtelijk en veilig.

Stroomuitval met bestaande AC-PV-omvormer actief

Wanneer externe PV-omvormers zijn aangesloten op de AC-uitgang van het Victron-systeem, blijft de zonne-energieproductie ook bij stroomuitval functioneel. De Multi RS zorgt er in dat geval voor dat de PV-omvormers actief blijven en de overtollige zonne-energie gebruiken om de accu’s te laden.

Zodra de accu’s hun maximale laadniveau naderen, verhoogt de Multi RS automatisch de uitgangsfrequentie. Deze zogeheten frequentieshift-regeling zorgt ervoor dat de PV-omvormer zijn vermogen terugregelt en voorkomt dat de accu’s worden overladen.

Als externe PV-omvormers aangesloten zijn op de AC uitgang van de Multi RS Solar, laadt overtollige PV-energie opnieuw de accu's. Als de absorptiespanning van de accu bereikt is, verhoogt de Multi RS Solar automatisch de uitgangsfrequentie om het laadvermogen van de PV omvormer te verminderen (geen instellingen nodig). Het systeem biedt hiermee een veilige en gecontroleerde manier om ook tijdens netuitval zonne-energie te blijven gebruiken.

Belangrijke aandachtspunten:
• De PV-omvormer moet frequentieshifting ondersteunen; dit geldt voor vrijwel alle moderne merken.
• Deze functie zorgt ervoor dat de PV-omvormer niet uitschakelt bij netuitval, maar meedraait in het noodstroomsysteem.
• Bij aansluiting van bestaande AC-PV-omvormers op de uitgang van een 3-fase systeem met 3× Multi RS 48/6000 dient rekening te worden gehouden met een vermogensfactor 1,0.
• Dit betekent dat het totale vermogen van de PV-omvormers maximaal 18 kW mag bedragen (3 × 6000 VA × 1,0).

Dankzij deze functionaliteit kan bestaande PV-apparatuur naadloos worden geïntegreerd in het Victron-noodstroomsysteem, zonder verlies van zonne-energieproductie of risico op overlading van de accu’s.

AC-gekoppelde PV-omvormers

Sinds de Victron firmware-update v3.63 (juni 2025) is de ondersteuning voor SunSpec Modbus TCP (models 123 & 704) sterk uitgebreid.
Naast Fronius worden nu ook Enphase, SolarEdge, Kostal en SMA officieel ondersteund.
Hiermee kan Victron niet alleen data uitlezen, maar ook het PV-vermogen dynamisch aansturen binnen ESS-configuraties — ideaal voor zero feed-in of dynamische terugleverbeperking.

Andere merken zoals bijvoorbeeld Growatt of Huawei kunnen nog steeds op AC-out 1 worden aangesloten, mits ze frequentieshifting ondersteunen. Ze worden dan niet via Modbus uitgelezen, maar blijven functioneel bij stroomuitval.

Wanneer een omvormer niet Modbus-gestuurd is, kan de opbrengst worden gemeten via een Victron energiemeter zoals die van Victron zelf of de EM24, zodat de PV-productie alsnog in de GX-monitoring zichtbaar is.

Monitoring en integratie (Cerbo GX & GX Touch 50)

De Cerbo GX fungeert als het centrale brein van het systeem. In combinatie met de GX Touch 50 biedt het een overzichtelijke, lokale interface voor monitoring en configuratie.
Alle kernwaarden zijn inzichtelijk: accuspanning, laadstroom, netstatus, PV-opbrengst, faseverbruik en energiebalans.

Via DVCC communiceert de Cerbo GX direct met de batterijen, om laad- en ontlaadparameters dynamisch af te stemmen.

Daarnaast kan het systeem worden uitgebreid met Dynamic ESS, waarmee het inspelen op variabele energietarieven mogelijk wordt:

• Reageren op de day-ahead markt
• Laden bij lage en ontladen bij hoge stroomprijzen
• Extra rendement door dynamische energiesturing

Zo ontstaat een slim energiebeheersysteem dat niet alleen efficiënt werkt, maar ook financieel voordeel biedt.

Batterijopslag en DC-verdeling

Het systeem is uitgerust met één HiTHIUM ARKVOLT L16 lithium-ijzerfosfaat (LFP) batterijmodule van 16 kWh. Dankzij de toepassing van hoogwaardige 314 Ah LFP-cellen biedt het systeem een hoge energiedichtheid, uitstekende betrouwbaarheid en een lange levensduur. De batterij is geschikt voor gebruik bij omgevingstemperaturen van -20 °C tot +55 °C tijdens ontladen en 0 °C tot +55 °C tijdens laden. Bovendien beschikt de batterij over een IP65-beschermingsgraad, waardoor deze uitstekend bestand is tegen stof en water en geschikt is voor uiteenlopende installatieomgevingen.

De batterij wordt met een 85 mm² accukabelset aangesloten op de centrale DC-verdeling, waardoor een overzichtelijke installatie ontstaat met minimale spanningsverliezen en een optimale stroomoverdracht. De HiTHIUM ARKVOLT L16 ondersteunt een maximale laad- en ontlaadstroom van 200 A, wat overeenkomt met circa 10 kW continu laad- en ontlaadvermogen. Via de DVCC-functionaliteit van het Victron GX-systeem worden de drie Multi RS-omvormers automatisch begrensd op de maximale laad- en ontlaadwaarden die het batterijmanagementsysteem (BMS) op dat moment vrijgeeft.

Voor de centrale DC-verdeling wordt gebruikgemaakt van de Victron Lynx Distributor. Deze fungeert als centraal 48 V DC-verdeelpunt waarin zowel de batterij als de drie Victron Multi RS-omvormers samenkomen. De batterij wordt afzonderlijk afgezekerd aangesloten op de Lynx Distributor, waardoor een veilige, overzichtelijke en professioneel opgebouwde DC-installatie ontstaat die bovendien eenvoudig is uit te breiden met extra batterijcapaciteit in de toekomst.

De HiTHIUM ARKVOLT L16 beschikt over een geïntegreerd Battery Management System (BMS) dat de batterij continu bewaakt en beschermt tegen overladen, diepontladen, overstroom, kortsluiting en te hoge of te lage temperaturen. Via CAN-buscommunicatie communiceert het BMS rechtstreeks met de Victron Cerbo GX, waardoor laad- en ontlaadstromen automatisch worden geregeld via Victron DVCC. Dit zorgt voor een optimale samenwerking tussen batterij, omvormers en het complete energieopslagsysteem.

De toegepaste LiFePO₄-technologie is ontworpen voor een zeer lange levensduur en wordt geleverd met 10 jaar fabrieksgarantie of 8.000 cycli. Onder ideale omstandigheden bedraagt de ontwerpcyclus zelfs meer dan 11.000 cycli, waardoor de HiTHIUM L16 een uitstekende keuze is voor intensief dagelijks gebruik binnen residentiële en zakelijke energieopslagsystemen

De batterij voldoet daarnaast aan diverse internationale kwaliteits- en veiligheidsnormen, waaronder CE, IEC 62619, IEC 62040, UN38.3, RoHS, REACH en MSDS. Hiermee is de batterij geschikt voor professionele energieopslagtoepassingen waarbij veiligheid, betrouwbaarheid en prestaties centraal staan

Inhoud van het systeem en leveringsomvang

Het 3-fase Victron–Hithium ESS-pakket wordt geleverd als een compleet, modulair opgebouwd systeem dat direct gereed is voor installatie. Dit pakket bevat alle hoofdcomponenten, DC-bekabeling, zekeringen en communicatieonderdelen voor een volledig functioneel energieopslagsysteem.

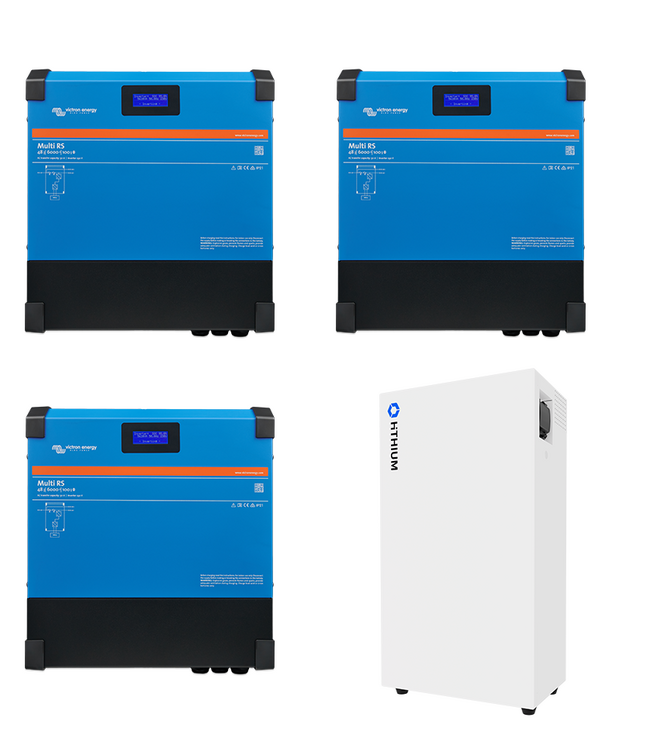

Het systeem is opgebouwd uit 3× Victron Multi RS omvormers en 1× Hithium L16 batterij van 16 kWh.

Inbegrepen in het pakket

• 3× Victron Multi RS Solar 48/6000/100-450/100
• 1× Hithium Arkvolt L16 51.2V 16kWh
• 1× Hithium L16 kabelset 85 mm², 1.5 meter
• 1× Victron Lynx Distributor – modulair DC-verdeelblok met zekeringhouders
  – 1 ingangen voor Hithium L16 kabelset
  – 3 ingangen per Multi RS-unit
• 3x 1,5 meter kabelset rood 50 mm² met aangeperste M8-kabelogen, bedoeld voor de verbinding van iedere Victron Multi RS 48/6000 naar de Lynx DC-busbar. (DC-verbinding per Multiplus-II 6500 → Lynx)
• 3x  1,5 meter kabelset zwart 50 mm² met aangeperste M8-kabelogen, bedoeld voor de verbinding van iedere Victron Multi RS 48/6000 naar de Lynx DC-busbar. (DC-verbinding per Multiplus-II 6500 → Lynx)
• 3× Mega-zekering 70 V 150 A per Multi RS (voor montage in Lynx)
• 1× Mega-zekering 70 V 225 A voor het Hithium kabelset (voor montage in Lynx)
• 1× Victron Cerbo GX Energy Management Controller
• 1× GX Touch 50 lokaal bedieningsdisplay met muurbevestiging
• 3× 1 m UTP-kabel voor VE.Can-communicatie tussen de Multi RS-units en Cerbo GX. Communicatiekabels voor onderlinge VE.Can communicatie van Multi units. Vanaf L3 naar L2, vanaf L2 naar L1 en vanaf L1 naar Cerbo GX.
• 1× Victron VM-3P75CT 3-fase energiemeter (voor import/export-meting op de hoofdaansluiting)
• 1× CAN-buskabel voor BMS-communicatie tussen Hithium en Cerbo GX

Niet inbegrepen in het pakket

Het systeem wordt geleverd zonder AC-installatiemateriaal, zoals:
• Aardlekautomaten, installatieautomaten en netomschakelaar
• Kabelgoten, eindkappen en verdeelmateriaal
• AC-aansluitkabels voor de Multi RS-units (deze zijn projectafhankelijk en worden doorgaans op locatie op maat aangelegd)

Het 3-fase Victron–Hithium ESS-pakket bevat alle componenten voor een volledig werkend, professioneel energiesysteem. Compleet, veilig afgezekerd en plug & play voorbereid — klaar voor integratie in elke moderne energie-installatie.
