15 kVA vermogen – 30 kWh opslagcapaciteit

Het 3-fase Victron–Pytes ESS-pakket met drie Victron MultiPlus-II 48/5000 omvormers  (totaal 15 kVA) is een krachtig, modulair en professioneel energieopslagsysteem voor vrijstaande woningen, bedrijfsgebouwen en off-grid toepassingen.

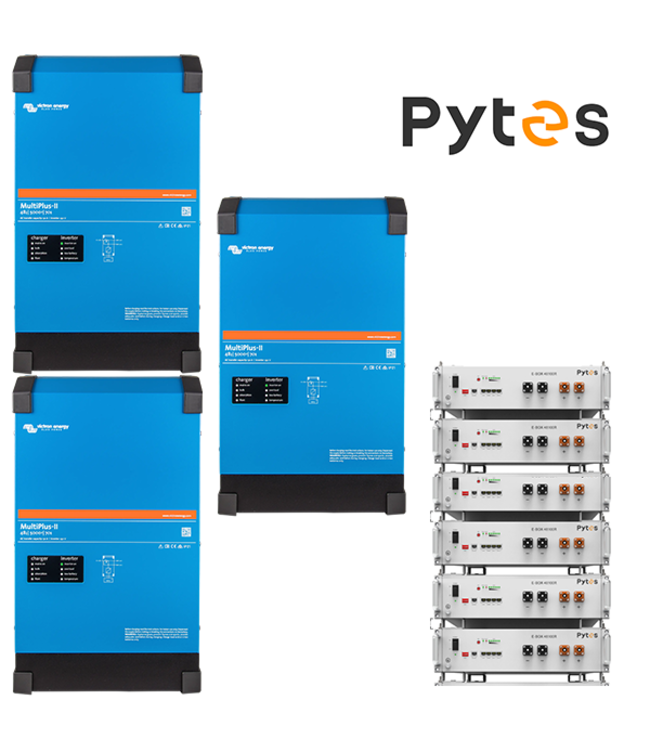

Het systeem combineert drie Victron MultiPlus-II 48/5000 omvormers met zes Pytes 48100TE+ batterijmodules van 5,12 kWh, overzichtelijk gestapeld met bijpassende brackets tot één compact geheel (6 hoog).

Deze configuratie vormt een budgetvriendelijke batterijoplossing die niet alleen technisch sterk is, maar ook eenvoudig te installeren en visueel strak afgewerkt. Samen resulteert dit in circa 30,7 kWh opslagcapaciteit.

Victron MultiPlus-II 48/5000 – kern van het systeem

De Victron MultiPlus-II 48/5000 is een krachtige hybride omvormer/lader, ontwikkeld voor 3-fase energievoorzieningen. Het systeem verdeelt vermogen stabiel over alle fasen en is geschikt voor hoge vermogens en grotere netaansluitingen.

Elke MultiPlus-II levert 4000 W continu uitgangsvermogen bij 25 °C  per fase en heeft maximaal laadvermogen vanuit het grid van 3,36 kW per fase. In 3-fase configuratie bedraagt het totale continue uitgangsvermogen 12 kW, waardoor elke omvormer kan dus omgerekend circa 17A per fase leveren, met een maximaal doorschakelvermogen van 50 A.

Belangrijkste specificaties:
• Continu uitgangsvermogen: 3× 4000 W (totaal 12 kW @ 25 °C)
• Acculader: 70 A / 48 VDC per unit (≈ 3,36 kW laadvermogen per fase)
• Doorschakelvermogen: 50 A AC per fase
• Volledige 3-fase werking – geschikt voor ESS, UPS en off-grid toepassingen
• Noodstroomfunctie: automatische omschakeling binnen 20 ms
• Intelligente energieregeling tussen accu, PV en net

Peak-shaving en virtuele netvergroting

Dankzij de geïntegreerde peak-shaving-functionaliteit kan het systeem circa 17 A extra per fase leveren vanuit de drie MultiPlus-II omvormers. Hierdoor verandert bijvoorbeeld een standaard 3×25 A netaansluiting in de praktijk in een meer dan virtuele 3×42A aansluiting op de uitgang.

In plaats van piekbelastingen volledig via het elektriciteitsnet te trekken, worden deze opgevangen vanuit de batterij. Denk aan het opstarten van zware verbruikers of het gelijktijdig inschakelen van machines. Zodra de belasting afneemt, wordt de accu automatisch bijgeladen.

Voordelen:
• Virtuele vergroting van een 3×25 A aansluiting naar ca. 3×40 A uitgangsvermogen
• Geen dure of langdurige netverzwaring nodig
• Lagere vaste netkosten en efficiënter gebruik van lokaal opgewekte zonne-energie
• Gebruikers kunnen bijvoorbeeld van een 3x35A naar een 3x25A aansluiting gaan, wat al snel tot €1300 per jaar kan besparen aan vastrechtkosten.
• Flexibel uitbreidbaar bij groeiende energiebehoefte

Noodstroomvoorziening en aansluitwijze

De MultiPlus-II beschikt over een AC-ingang voor netaansluiting en één actieve AC-uitgang (AC-out 1) voor kritische belastingen.
Bij stroomuitval of netontkoppeling schakelt het systeem binnen 20 milliseconden over naar noodstroommodus, waarbij de omvormer direct de voeding van de kritische belastingen overneemt vanuit de accu’s.

De MultiPlus-II is uitgerust met ingebouwde veiligheidsrelais en voldoet aan internationale netcodes, waardoor het systeem wereldwijd inzetbaar is en ook geschikt voor off-grid toepassingen.

Aansluitwijze:
Er worden twee vijfaderige kabels aangelegd tussen het Victron-systeem en de meterkast:

• Kabel 1 – algemene aansluiting en niet-kritische belastingen
Deze kabel loopt via de Victron-energiemeter, die de totale hoofdaansluiting meet. De niet-kritische belastingen worden vóór het MultiPlus-systeem aangesloten, tussen de energiemeter en de AC-ingang van de Multi’s. Deze groepen worden dus direct via het net gevoed, maar hun verbruik wordt wél meegenomen in het energiemanagement van het systeem.

• Kabel 2 – kritische belastingen
Deze kabel is aangesloten op AC-out 1 van de MultiPlus-II. Alle kritische groepen die bij netuitval actief moeten blijven, worden hierop aangesloten. Bij een stroomstoring neemt de MultiPlus-II automatisch de voeding over vanuit het batterijsysteem, waardoor essentiële apparatuur blijft functioneren.

In de meterkast wordt de verdeling gemaakt tussen kritische en niet-kritische groepen. Zo blijft de bedrijfscontinuïteit behouden, terwijl het systeem overzichtelijk, veilig en volgens Victron-installatierichtlijnen is opgebouwd.

In de meterkast wordt de verdeling tussen kritische en niet-kritische groepen aangebracht. Zo blijft de bedrijfscontinuïteit behouden en blijft de installatie overzichtelijk en veilig.

Stroomuitval met bestaande AC-PV-omvormer actief

Wanneer externe PV-omvormers zijn aangesloten op de AC-uitgang van het Victron-systeem, blijft de zonne-energieproductie ook bij stroomuitval functioneel. De MultiPlus-II zorgt er in dat geval voor dat de PV-omvormers actief blijven en de overtollige zonne-energie gebruiken om de accu’s te laden.

Zodra de accu’s hun maximale laadniveau naderen, verhoogt de MultiPlus-II automatisch de uitgangsfrequentie. Deze zogeheten frequentieshift-regeling zorgt ervoor dat de PV-omvormer zijn vermogen terugregelt en voorkomt dat de accu’s worden overladen.

Deze functie moet worden geactiveerd in de instellingen van de MultiPlus-II (via de Victron-software) en vereist dat wordt aangegeven dat er een PV-omvormer op de uitgang is aangesloten. Het systeem biedt hiermee een veilige en gecontroleerde manier om ook tijdens netuitval zonne-energie te blijven gebruiken.

Belangrijke aandachtspunten:
• De PV-omvormer moet frequentieshifting ondersteunen; dit geldt voor vrijwel alle moderne merken.
• Deze functie zorgt ervoor dat de PV-omvormer niet uitschakelt bij netuitval, maar meedraait in het noodstroomsysteem.
• Bij aansluiting van bestaande AC-PV-omvormers op de uitgang van een 3-fase systeem met 3× MultiPlus-II 48/5000 dient rekening te worden gehouden met een vermogensfactor 1,0.
• Dit betekent dat het totale vermogen van de PV-omvormers maximaal 15 kW mag bedragen (3 × 5000 VA × 1,0).

Dankzij deze functionaliteit kan bestaande PV-apparatuur naadloos worden geïntegreerd in het Victron-noodstroomsysteem, zonder verlies van zonne-energieproductie of risico op overlading van de accu’s.

AC-gekoppelde PV-omvormers

Sinds de Victron firmware-update v3.63 (juni 2025) is de ondersteuning voor SunSpec Modbus TCP (models 123 & 704) sterk uitgebreid.
Naast Fronius worden nu ook Enphase, SolarEdge, Kostal en SMA officieel ondersteund.
Hiermee kan Victron niet alleen data uitlezen, maar ook het PV-vermogen dynamisch aansturen binnen ESS-configuraties — ideaal voor zero feed-in of dynamische terugleverbeperking.

Andere merken zoals bijvoorbeeld Growatt of Huawei kunnen nog steeds op AC-out 1 worden aangesloten, mits ze frequentieshifting ondersteunen. Ze worden dan niet via Modbus uitgelezen, maar blijven functioneel bij stroomuitval.

Wanneer een omvormer niet Modbus-gestuurd is, kan de opbrengst worden gemeten via een Victron energiemeter zoals die van Victron zelf of de EM24, zodat de PV-productie alsnog in de GX-monitoring zichtbaar is.

DC-gekoppelde PV (MPPT-regelaars)

Bij nieuwe PV-installaties of aanpassing van bestaande strings is DC-koppeling via Victron MPPT-regelaars vaak de meest efficiënte keuze.
De opgewekte zonne-energie wordt direct gebruikt voor het laden van de batterijen, zonder dubbele omzetting.

Een MPPT behaalt een rendement tot 99%, terwijl een AC-omvormer altijd omzettingsverliezen kent.
Voor installaties met verbruik in de ochtend of avond (zoals ESS- of opslagtoepassingen) is een MPPT daardoor duidelijk efficiënter.

Voordelen van Victron MPPT’s:
• Tot 99% omzettingsrendement
• Direct laden van accu’s zonder AC-verlies
• Volledige integratie met GX-monitoring en ESS-regeling
• Flexibel in stringconfiguratie en batterijcapaciteit
• Ideaal voor off-grid en hybride toepassingen

Monitoring en integratie (Cerbo GX & GX Touch 50)

De Cerbo GX fungeert als het centrale brein van het systeem. In combinatie met de GX Touch 50 biedt het een overzichtelijke, lokale interface voor monitoring en configuratie.
Alle kernwaarden zijn inzichtelijk: accuspanning, laadstroom, netstatus, PV-opbrengst, faseverbruik en energiebalans.

Via DVCC communiceert de Cerbo GX direct met de batterijen, om laad- en ontlaadparameters dynamisch af te stemmen.
Daarnaast kan het systeem worden uitgebreid met Dynamic ESS, waarmee het inspelen op variabele energietarieven mogelijk wordt:

• Reageren op de day-ahead markt
• Laden bij lage en ontladen bij hoge stroomprijzen
• Extra rendement door dynamische energiesturing

Zo ontstaat een slim energiebeheersysteem dat niet alleen efficiënt werkt, maar ook financieel voordeel biedt.

Batterijopslag en DC-verdeling

Het systeem bevat 6× Pytes 48100TE+ modules van 5,12 kWh, gestapeld met bijpassende brackets tot één strak en compact geheel (maximaal 6 modules op elkaar). Dit zorgt voor een overzichtelijke, ruimtebesparende en budgetvriendelijke batterijoplossing die eenvoudig te installeren is.

Per batterijmodule wordt een eigen Pytes kabelset van 25 mm² en 2 meter toegepast. In totaal zijn er dus 6 kabelsets, waarbij elke module individueel wordt aangesloten richting de DC-verdeling.

Voor de centrale DC-verdeling wordt gebruikgemaakt van de Victron Lynx Distributor. Dit systeem fungeert als het centrale 48 V DC-verdeelpunt waarin zowel de batterijmodules als de omvormers samenkomen.

Alle 6 Pytes kabelsets worden afzonderlijk aangesloten op de Lynx Distributor en per kabelset gezekerd met 80 A. Daarnaast worden de drie Victron Multi units eveneens aangesloten op deze DC-bus en per stuk gezekerd met 150 A.

Hiermee vormt de Lynx Distributor het hart van de DC-installatie: een overzichtelijk, veilig en professioneel verdeelsysteem waarin zowel opslag als omvormers samenkomen en correct zijn beveiligd.

De Pytes 48100TE+ modules beschikken over een geïntegreerd BMS met beveiligingen tegen overladen, diepontladen, kortsluiting en meer. Pytes is officieel compatibel met Victron-systemen, waarbij het BMS direct communiceert via DVCC met de Victron Cerbo GX. Hierdoor worden laad- en ontlaadparameters automatisch aangestuurd en optimaal afgestemd binnen het systeem.

De LiFePO₄-technologie biedt meer dan 6000+ cycli en wordt geleverd met 10 jaar fabrieksgarantie, wat deze oplossing zowel technisch betrouwbaar als economisch zeer aantrekkelijk maakt voor de lange termijn.

Daarnaast voldoen de Pytes batterijen aan diverse internationale certificeringen en veiligheidsnormen, waaronder UL9540 Ed.2 (2020), UL9540A, UL1973, CEC, SGIP, CE, IEC62619 en UN38.3. Dit onderstreept de hoge kwaliteit, veiligheid en wereldwijde toepasbaarheid van het systeem.

Inhoud van het systeem en leveringsomvang

Het 3-fase Victron–Pytes 15 kVA / 30,7 kWh systeem wordt geleverd als een compleet, modulair opgebouwd pakket dat direct gereed is voor installatie. Dit set bevat alle hoofdcomponenten, DC-bekabeling, zekeringen en communicatieonderdelen voor een volledig functioneel ESS-systeem.

Het pakket is opgebouwd uit 3× Victron MultiPlus-II 48/5000 omvormers en 6× Pytes 48100TE+ batterijmodules van 5,12 kWh. De batterijen worden met bijpassende brackets gestapeld tot één compact en overzichtelijk geheel (maximaal 6 hoog), wat zorgt voor een strakke en ruimte-efficiënte installatie.

Samen vormen deze componenten een volledig geïntegreerde energieoplossing met 15 kVA omvormervermogen en circa 30,7 kWh opslagcapaciteit. Dit maakt het systeem uitermate geschikt voor zowel residentiële als commerciële toepassingen waarbij betrouwbaarheid, eenvoud en kostenefficiëntie centraal staan.

Inbegrepen in het pakket

• 3× Victron Victron MultiPlus-II 48/5000 omvormers (totaal 15Kva / 12 kw)
• 6× Pytes E-Box-48100R te+ 5,12 kWh (totaal 30,72 kWh)
• 6× Pytes Brackets (stapelbaar tot max 6 modules)
• 6× Pytes kabelset 25mm2 (2 m) voor koppeling Pytes modules met de Lynx DC-bus
• 3× Victron Lynx Distributor – modulair DC-verdeelblok met zekeringhouders
  – 8 ingangen per Pytes kabelset 25mm2
  – 3 ingangen per Victron MultiPlus-II 48/5000
• 6 meter 50 mm² accukabel zwart, dubbel geïsoleerd (DC-verbinding per Multi → Lynx)
• 6 meter 50 mm² accukabel rood, dubbel geïsoleerd (DC-verbinding per Multi→ Lynx)
• 12× Kabelogen Intercable 50 mm² M8 (voor bevestiging op Multi en Lynx)
• 3× Mega-zekering 70 V 150 A per Victron MultiPlus-II 48/5000 (voor montage in Lynx)
• 6× Mega-zekering 70 V 80 A per Pytes kabelset (voor montage in Lynx)
• 1× Victron Cerbo GX Energy Management Controller
• 1× GX Touch 50 lokaal bedieningsdisplay met muurbevestiging
• 3× 1 m UTP-kabel voor VE.Bus-communicatie tussen de MultiPlus-units en Cerbo GX. Communicatiekabels voor onderlinge VE.bus communicatie van Multi units. Vanaf L3 naar L2, vanaf L2 naar L1 en vanaf L1 naar Cerbo GX.
• 1× Victron VM-3P75CT 3-fase energiemeter (voor import/export-meting op de hoofdaansluiting)
• 1× CAN-buskabel voor BMS-communicatie tussen Voltsmile en Cerbo GX

Niet inbegrepen in het pakket

Het systeem wordt geleverd zonder AC-installatiemateriaal, zoals:
• Aardlekautomaten, installatieautomaten en netomschakelaar
• Kabelgoten, eindkappen en verdeelmateriaal
• AC-aansluitkabels voor de Multi-units (deze zijn projectafhankelijk en worden doorgaans op locatie op maat aangelegd)

Daarnaast zijn gereedschappen voor het aanpersen van kabelogen niet inbegrepen. Wij van Venema Technisch Bedrijf levert echter diverse professionele krimptangen die geschikt zijn voor de 50 mm² Intercable-kabelogen uit dit pakket.

Het 3-fase Victron–Pytes ESS-pakket 15Kva met 30kwh bevat alle componenten voor een volledig werkend, professioneel energiesysteem.
Compleet, veilig afgezekerd en plug & play voorbereid — klaar voor integratie in elke moderne energie-installatie.
